BO •
s
0
i
%
4* f
o i
r»
fio ~tf
s
-HO i
Lu
-lia
2ooo
Fig- 3

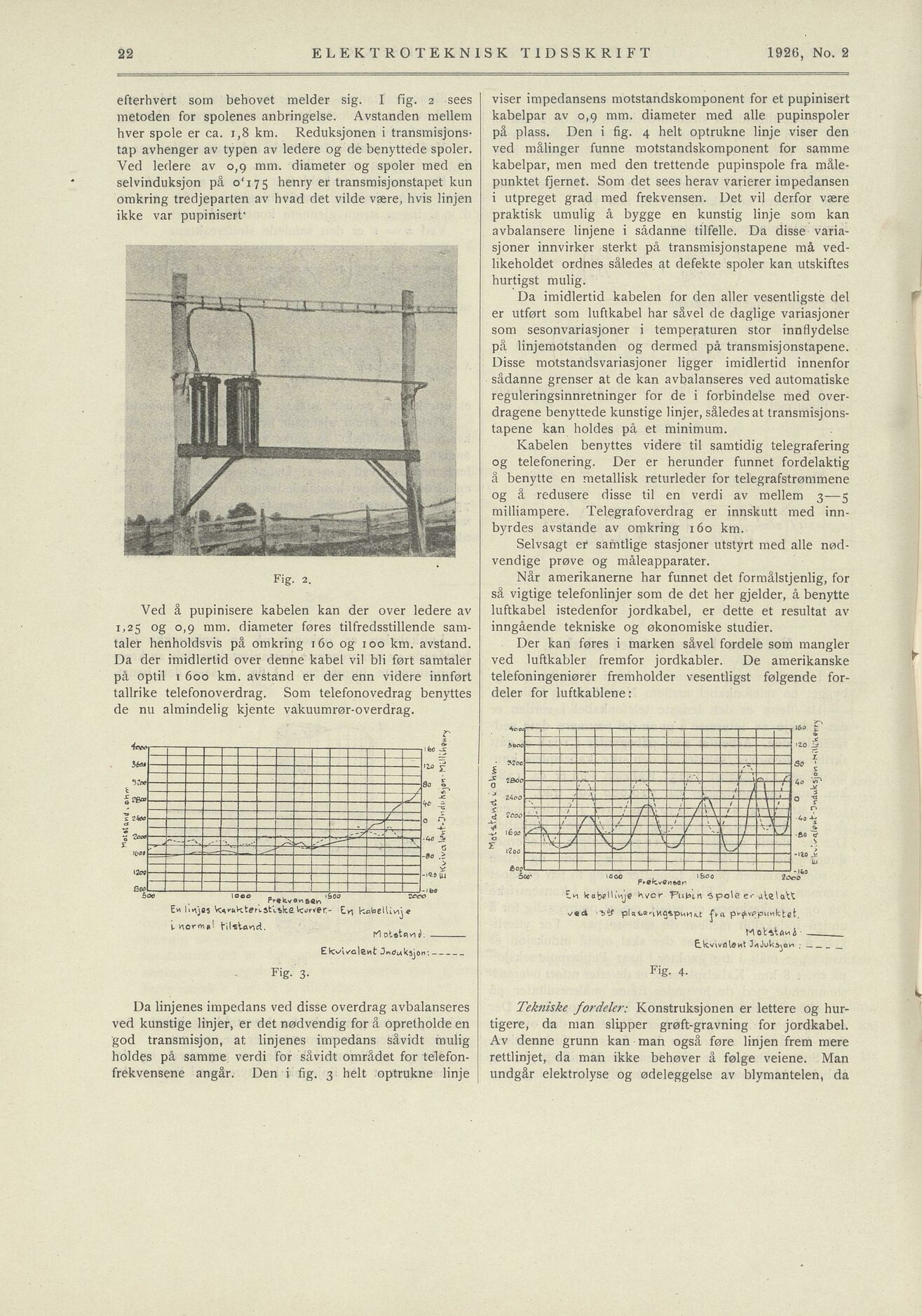

ELEKTROTEKNISK TIDSSKRIFT 1926, No. 2
viser impedansens motstandskomponent for et pupinisert
kabelpar av 0,9 mm. diameter med alle pupinspoler
på plass. Den i fig. 4 helt optrukne linje viser den
ved målinger funne motstandskomponent for samme
kabelpar, men med den trettende pupinspole fra måle
punktet fjernet. Som det sees herav varierer impedansen
i utpreget grad med frekvensen. Det vil derfor være
praktisk umulig å bygge en kunstig linje som kan
avbalansere linjene i sådanne tilfelle. Da disse varia
sjoner innvirker sterkt på transmisjonstapene må ved
likeholdet ordnes således at defekte spoler kan utskiftes
hurtigst mulig.
efterhvert som behovet melder sig. I fig. 2 sees
metoden for spolenes anbringelse. Avstanden mellem
hver spole er ca. 1,8 km. Reduksjonen i transmisjons
tap avhenger av typen av ledere og de benyttede spoler.
Ved ledere av 0,9 mm. diameter og spoler med en
selvinduksjon på 0*175 henry er transmisjonstapet kun
omkring tredjeparten av hvad det vilde være, hvis linjen
ikke var pupiniserf
Da imidlertid kabelen for den aller vesentligste del
er utført som luftkabel har såvel de daglige variasjoner
som sesonvariasjoner i temperaturen stor innflydelse
på linjemotstanden og dermed på transmisjonstapene.
Disse motstandsvariasjoner ligger imidlertid innenfor
sådanne grenser at de kan avbalanseres ved automatiske
reguleringsinnretninger for de i forbindelse med over
dragene benyttede kunstige linjer, således at transmisjons
tapene kan holdes på et minimum.
Kabelen benyttes videre til samtidig telegrafering
og telefonering. Der er herunder funnet fordelaktig
å benytte en metallisk returleder for telegrafstrømmene
og å redusere disse til en verdi av mellem 3—5
milliampere. Telegrafoverdrag er innskutt med inn
byrdes avstande av omkring 160 km.
Selvsagt er samtlige stasjoner utstyrt med alle nød
vendige prøve og måleapparater.
Når amerikanerne har funnet det formålstjenlig, for
så vigtige telefonlinjer som de det her gjelder, å benytte
luftkabel istedenfor jordkabel, er dette et resultat av
inngående tekniske og økonomiske studier.
Ved å pupinisere kabelen kan der over ledere av
1,25 og 0,9 mm. diameter føres tilfredsstillende sam
taler henholdsvis på omkring 160 og 100 km. avstand.
Da der imidlertid over denne kabel vil bli ført samtaler
på optil 1 600 km. avstand er der enn videre innført
tallrike telefonoverdrag. Som telefonovedrag benyttes
de nu almindelig kjente vakuumrør-overdrag.
Der kan føres i marken såvel fordele som mangler
ved luftkabler fremfor jordkabler. De amerikanske
telefoningeniører fremholder vesentligst følgende for
deler for luftkablene:
Pr«ktf ena«n
Em Unjes stikke kurver- £n kflfeellivw*
l norm»’ tilstand. ,
Da linjenes impedans ved disse overdrag avbalanseres
ved kunstige linjer, er det nødvendig for å opretholde en
god transmisjon, at linjenes impedans såvidt mulig
holdes på samme verdi for såvidt området for telefon
frekvensene angår. Den i fig. 3 helt optrukne linje
Tekniske fordeler: Konstruksjonen er lettere og hur
tigere, da man slipper grøft-gravning for jordkabel.
Av denne grunn kan man også føre linjen frem mere
rettlinjet, da man ikke behøver å følge veiene. Man
undgår elektrolyse og ødeleggelse av blymantelen, da
Fig. 2.
Fig. 4
Eu Kvcr "pu&in 6 pole er mteUtt
v/ed ’V_? plav.a’iHfl4pwniU -fi-a pv-^vppunktet
Mohiani
Ekvivalent JrtJuk^.on
Kl ot-stnn i.
Ekvivalent Jndutksjon:
22
jft» ’ .;-.L
<°y\ "• i r-
btooc
32oc : —:
2BC0 r-Mr- f~±~ Ci. L.
?.AcO -— / - -i, , J. Il Zt _L—
feao —V f !
1600 — l——/_——J-— —— l— J~ .’. -s
£opl 1__L_1__
5«r leoo , 1&00
Fi^StCvenwin
— ——T ———— —— \<be -?
3kat g
_____^=z:zz So
——; — — —f" —HpP-»» l
l^ztir-zzzzzzii&tti: 0 2
“ •2cx x— — —— -r— -r- —^“T- •40 -i
|f« ==>— ——X-Tj Z~——8o J
— >
2
Goö -.. . I - _____ -1bo
5do loco - i&oo z&co
