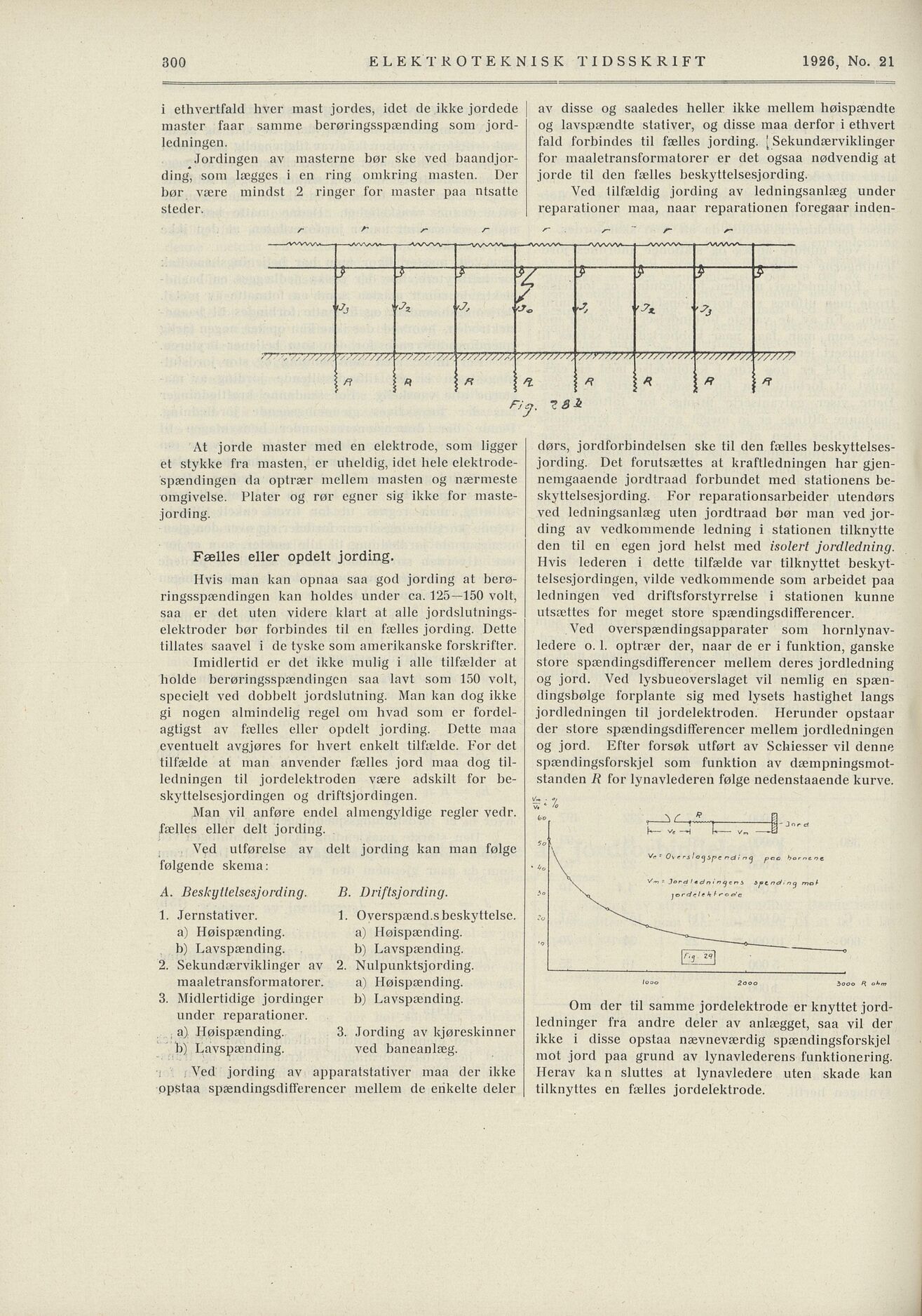

Fælles eller opdelt jording.
A. Beskyttelses]ording. B. Driftsjording.
ELEKTROTEKNISK TIDSSKRIFT 1926, No. 21
av disse og saaledes heller ikke mellem høispændte
og lavspændte stativer, og disse maa derfor i ethvert
fald forbindes til fælles jording. [ Sekundærviklinger
for maaletransformatorer er det ogsaa nødvendig at
jorde til den fælles beskyttelsesjording.
i ethvertfald hver mast jordes, idet de ikke jordede
master faar samme berøringsspænding som jord
ledningen.
Jordingen av masterne bør ske ved baandjor
ding, som lægges i en ring omkring masten. Der
bør være mindst 2 ringer for master paa utsatte
steder.
Ved iilfældig jording av ledningsanlæg under
reparationer maa, nåar reparationen foregaar inden-
dørs, jordforbindelsen ske til den fælles beskyttelses
jording. Det forutsættes at kraftledningen har gjen
nemgaaende jordtraad forbundet med stationens be
skyttelsesjording. For reparationsarbeider utendørs
ved ledningsanlæg uten jordtraad bør man ved jor
ding av vedkommende ledning i stationen tilknytte
den til en egen jord helst med isolert jordledning.
Hvis lederen i dette tilfælde var tilknyttet beskyt
telsesjordingen, vilde vedkommende som arbeidet paa
ledningen ved driftsforstyrrelse i stationen kunne
utsættes for meget store spændingsdifferencer.
At jorde master med en elektrode, som ligger
et stykke fra masten, er uheldig, idet hele elektrode
spændingen da optrær mellem masten og nærmeste
omgivelse. Plater og rør egner sig ikke for maste
j ord ing.
Hvis man kan opnaa saa god jording at berø
ringsspændingen kan holdes under ca. 125—150 volt,
saa er det uten videre klart at alle jordslutnings
elektroder bør forbindes til en fælles jording. Dette
tillates saavel i de tyske som amerikanske forskrifter.
Ved overspændingsapparater som hornlynav
ledere o. 1. optrær der, nåar de er i funktion, ganske
store spændingsdifferencer mellem deres jordledning
og jord. Ved lysbueoverslaget vil nemlig en spæn
dingsbølge forplante sig med lysets hastighet langs
jordledningen til jordelektroden. Herunder opstaar
der store spændingsdifferencer mellem jordledningen
og jord. Efter forsøk utført av Schiesser vil denne
spændingsforskjel som funktion av dæmpningsmot
standen R for lynavlederen følge nedenstaaende kurve.
Imidlertid er det ikke mulig i alle tilfælder at
bolde berøringsspændingen saa lavt som 150 volt,
specie.lt ved dobbelt jordslutning. Man kan dog ikke
gi nogen almindelig regel om hvad som er fordel
agtigst av fælles eller opdelt jording. Dette maa
eventuelt avgjøres for hvert enkelt tilfælde. For det
tilfælde at man anvender fælles jord maa dog til
ledningen til jordelektroden være adskilt for be
skyttelsesjordingen og driftsjordingen.
Man vil anføre endel almengyldige regler vedr.
fælles eller delt jording.
Ved ulførelse av delt jording kan man følge
følgende skema:
1. Jernstativer. 1. Overspænd.s beskyttelse.
a) Høispænding. a) Høispænding.
b) Lavspænding. . b) Lavspænding.
2. Sekundærviklinger av 2. Nulpunktsjording.
maaletransformatorer. a) Høispænding.
3. Midlertidige jordinger b) Lavspænding.
under reparationer.
a) Høispænding. 3. Jording av kjøreskinner
1)) Lavspænding. ved baneanlæg.
Om der til samme jordelektrode er knyttet jord
ledninger fra andre deler av anlægget, saa vil der
ikke i disse opstaa nævneværdig spændingsforskjel
mot jord paa grund av lynavlederens funktionering.
Herav ka n sluttes at lynavledere uten skade kan
tilknyttes en fælles jordelektrode.
Ved jording av apparatstativer maa der ikke
opstaa spændingsdifferencer mellem de enkelte deler
300
r /- r- r- ~ r~
——-WWVV -a.. y\/WV\i,^,„ ..iVWVA WWVa., I /VWVvA. »» - —
r y y -y -" J T" "? ?
1 ’Jj ’ fJz ’J* ’ fJ*. i ••?, ’’?x. ’ ’7j
r? 7-77/77/7- ->77777777/ >77777777, 777777777, 77777777 777777777.777777777. 77/7777
|/7 > f) R R. /? R R
Fjj. 7 31f
“l CrtfT”’1 i’ J “"
5c* i
\ V(T s Ove rsloyspc ndi ny peio homcne.
v =JordI«cJ n 1 n y c n i Sjocndiny mo f-
~° v\> jorc/<r/(f^^oo’e
EZZ] - 0
,0°0 2000 3 000 R ohn?
