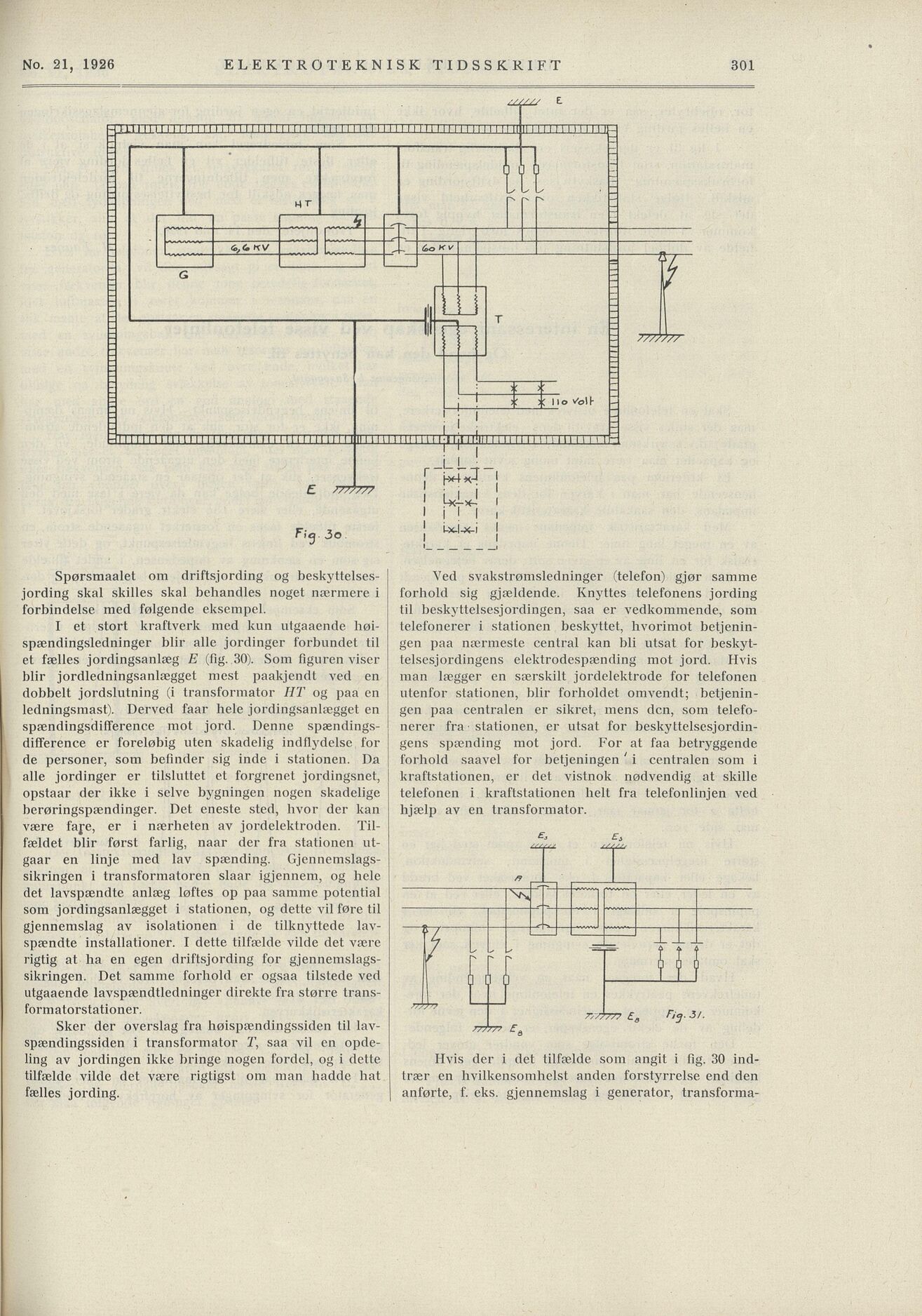

No. 21, 1926 ELEKTROTEKNISK TIDSSKRIFT
Spørsmaalet om driftsjording og beskyttelses
jording skal skilles skal behandles noget nærmere i
forbindelse med følgende eksempel.
Ved svakstrømsledninger (telefon) gjør samme
forhold sig gjældende. Knyttes telefonens jording
til beskyttelsesjordingen, saa er vedkommende, som
telefonerer i stationen beskyttet, hvorimot betjenin
gen paa nærmeste central kan bli utsat for beskyt
telsesjordingens elektrodespænding mot jord. Hvis
man lægger en særskilt jordelektrode for telefonen
utenfor stationen, blir forholdet omvendt; betjenin
gen paa centralen er sikret, mens den, som telefo
nerer fra stationen, er utsat for beskyttelsesjordin
gens spænding mot jord. For at faa betryggende
forhold saavel for betjeningen ’ i centralen som i
kraftstationen, er det vistnok nødvendig at skille
telefonen i kraftstationen helt fra telefonlinjen ved
hjælp av en transformator.
I et stort kraftverk med kun utgaaende høi
spændingsledninger blir alle jordinger forbundet til
et fælles jordingsanlæg E (fig. 30). Som figuren viser
blir jordledningsanlægget mest paakjendt ved en
dobbelt jordslutning (i transformator HT og paa en
ledningsmast). Derved faar hele jordingsanlægget en
spændingsdifference mot jord. Denne spændings
difference er foreløbig uten skadelig indftydelse for
de personer, som befinder sig inde i stationen. Da
alle jordinger er tilsluttet et forgrenet jordingsnet,
opstaar der ikke i selve bygningen nogen skadelige
berøringspændinger. Det eneste sted, hvor der kan
være fare, er i nærheten av jordelektroden. Til
fældet blir først farlig, nåar der fra stationen ut
gaar en linje med lav spænding. Gjennemslags
sikringen i transformatoren slaar igjennem, og hele
det lavspændte anlæg løftes op paa samme potential
som jordingsanlægget i stationen, og dette vil føre til
gjennemslag av isolationen i de tilknyttede lav
spændte installationer. I dette tilfælde vilde det være
rigtig at ha en egen driftsjording for gjennemslags
sikringen. Det samme forhold er ogsaa tilstede ved
utgaaende lavspændtledninger direkte fra større trans
formatorstationer.
Sker der overslag fra høispændingssiden til lav
spændingssiden i transformator T, saa vil en opde
ling av jordingen ikke bringe nogen fordel, og i dette
tilfælde vilde det være rigtigst om man hadde hat
fælles jording.
Hvis der i det tilfælde som angit i fig. 30 ind
trær en hvilkensomhelst anden forstyrrelse end den
anførte, f. eks. gjennemslag i generator, transforma-
301
TiTT TTrri m11 nirmm ni n 11111111111111111111111 11! 11 n 111 m n 1111 iu
i IIIulJ
= Mr ppp =
E | IY] =
_ (£,.& KV ~~~ „ 6oKv’1
I pr
I’ 1 (-j=h T I
- ill - 77?»//
z. • :: I
z j ! >: ;C11 o So\\- -
E|i | =
rtl.l 1J1111111 U11 111 M.l 1i I 11111 ll Ul 1.11111 im 111 1 11111 m1 1 ill l!l II 1 I.LLU1.1 1 1 11IL1 1, l.lE,
i 1
£ I i*i*J I
iii i i
Fig. Jo 1 |
J • I
////yy y/s//,
f?
ins>~" r~~
I ifi l1-10
