Full resolution (JPEG) - On this page / på denna sida - No. 28. 5. oktober 1926 - Sider ...
<< prev. page << föreg. sida << >> nästa sida >> next page >>
Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.

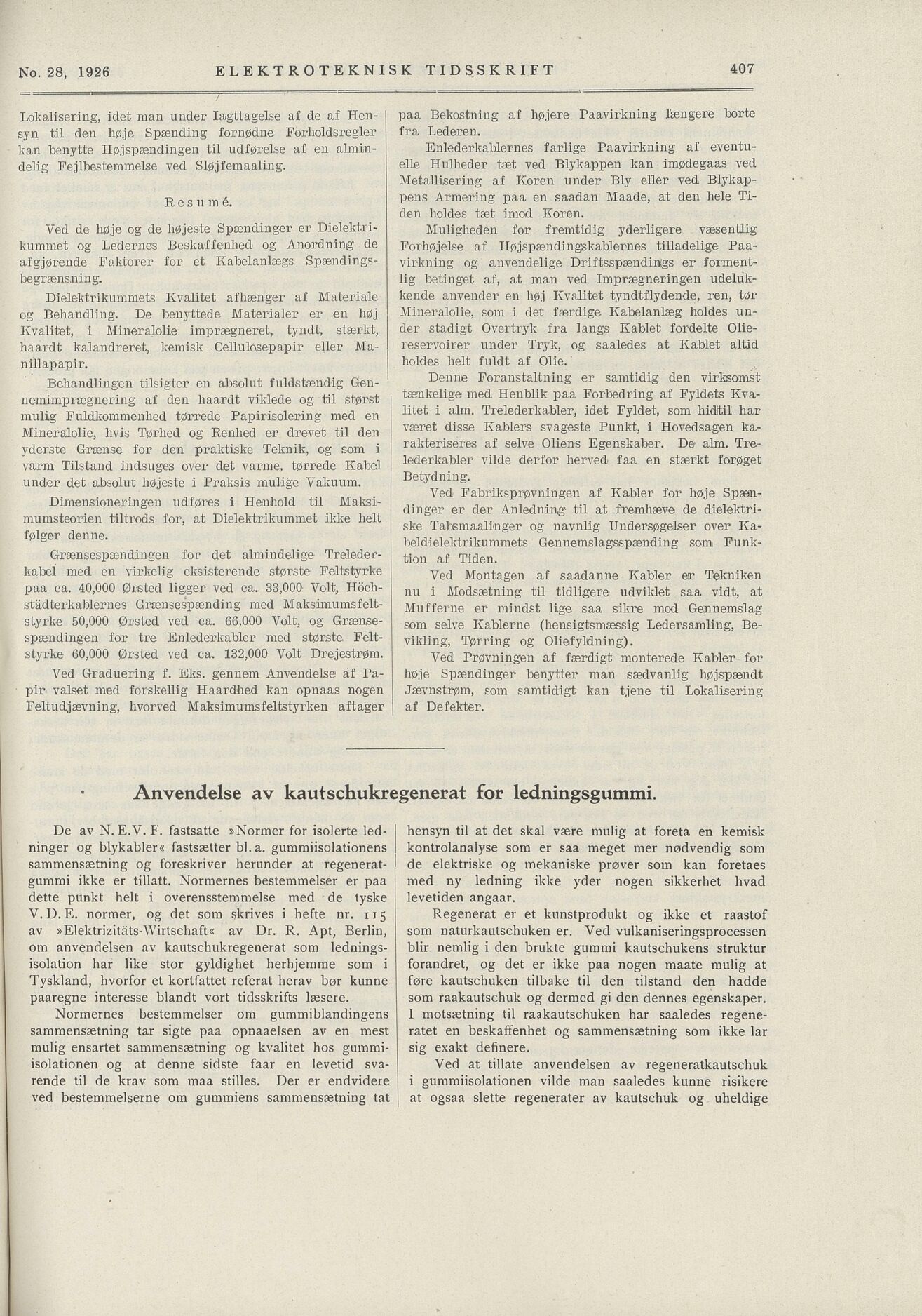

Resumé.
ELEKTROTEKNISK TIDSSKRIFT
No. 28, 1926
paa Bekostning af højere Paavirkning længere borte
fra Lederen.
Lokalisering, idet man under Iagttagelse af de af Hen
syn til den høje Spænding fornødne Forholdsregler
kan beinytte Højspændingen til udførelse af en almin
delig Fejlbestemmelse ved Sløjfemaaling.
Enlederkablernes farlige Paavirkning af eventu
elle Hulheder tæt ved Blykappen kan imødegaas ved
Metallisering af Koren under Bly eller ved Blykap
pens Armering paa en saadan Maade, at den hele Ti
den holdes tæt imod Koren.
Ved de høje og de højeste Spændinger er Dielektri
kummet og Ledernes Beskaffenhed og Anordning de
afgjørende Faktorer for et Kabelanlægs Spændings
begi-æns,ning.
Muligheden for fremtidig yderligere væsentlig
Forhøjelse af Højspændingskablernes tilladelige Paa
virkning og anvendelige Driftsspændinigs er forment
lig betinget af, at man ved Imprægneringen udeluk
kende anvender en høj Kvalitet tyndtflydende, ren, tør
Mineralolie, som i det færdige Kabelanlæg holdes un
der stadigt Overtryk fra langs Kablet fordelte Oiie
reservoirer under Tryk, og saaledes at Kablet altid
lioldes helt fuldt af Olie.
Dielektrikummets Kvalitet afhænger af Materiale
og Behandling. De benyttede Materialer er en høj
Kvalitet, i Mineralolie imprægneret, tyndt, stærkt,
haardt kalandreret, kemisk Cellulosepapir eller Ma
nillapapir.
Denne Foranstaltning er samtidig den virksomst
tænkelige med Henblik paa Forbedring af Fyldets Kva
litet i alm. Trelederkabler, idet Fyldet, som hiditil har
været disse Kablers svageste Punkt, i Hovedsagen ka
rakteriseres af selve Oliens Egenskaber. De alm. Tre
lederkabler vilde derfor herved faa en stærkt forøget
Betydning.
Behandlingen tilsigler en absolut fuldstændig Gen
nemimprægnering af den haardt viklede og til størst
mulig Fuldkommenhed tørrede Papirisolering med en
Mineralolie, hvis Tørhed og Renhed er drevet til den
yderste Grænse for den praktiske Teknik, og som i
varm Tilstand indsuges over det varme, tørrede Kabel
under det absolut højeste i Praksis mulige Vakuum.
Ved Fabriksprøvningen af Kabler for høje Spæn
dinger er der Anledning til at fremhæve de dielektri
ske Tabsmaalinger og navnlig Undersøgelser over Ka
beldielektrikummets Gennemslagsspænding som Funk
tion af Tiden.
Dimensioneringen udføres i Henhold til Maksi
mumsteorien tiltrods for, at Dielektrikummet ikke helt
følger denne.
Grænsespændingen for det almindelige Treleder
kabel med en virkelig eksisterende største Feltstyrke
paa ca. 40,000 Ørsted ligger ved ca. 33,000 Volt, Höch
städterkablernes Grænsespænding med Maksimumsfelt
styrke 50,000 Ørsted ved ca. 66,000 Volt, og Grætase
spændingen for tre Enlederkabler med største Felt
styrke 60,000 Ørsted ved ca. 132,000 Volt Drejestrøm.
Ved Montagen af saadanne Kabler er Tekniken
nu i Modsætning til tidligere udviklet saa vidt, at
Mufferne er mindst lige saa sikre mod Gennemslag
som selve Kablérne (hensigtsmæssig Ledersamling, Be
vikling, Tørring og Oliefyldning).
Ved Prøvningen af færdigt monterede Kabler for
høje Spændinger benytter man sædvanlig højspændt
Jævnstrøm, som samtidigt kan tjene til Lokalisering
af Defekter.
Ved Graduering f. Eks. gennem Anvendelse af Pa
pir, valset med forskellig Haardhed kan opnaas nogen
Feltudjævning, hvorved Maksimumsfeltstyrken aftager
Anvendelse av kautschukregenerat for ledningsgummi.
hensyn til at det skal være mulig at foreta en kemisk
kontrolanalyse som er saa meget mer nødvendig som
de elektriske og mekaniske prøver som kan foretaes
med ny ledning ikke yder nogen sikkerhet hvad
levetiden angaar.
De av N. E.V. F. fastsatte »Normer for isolerte led
ninger og blykabler« fastsætter bl.a. gummiisolationens
sammenssetning og foreskriver herunder at regenerat
gummi ikke er tillått. Normernes bestemmelser er paa
dette punkt helt i overensstemmelse med de tyske
V. D. E. normer, og det som skrives i hefte nr. 115
av »Elektrizitäts-Wirtschaft« av Dr. R. Apt, Berlin,
om anvendelsen av kautschukregenerat som lednings
isolation har like stor gyldighet herhjemme som i
Tyskland, hvorfor et kortfattet referat herav bør kunne
paaregne interesse blandt vört tidsskrifts læsere.
Regenerat er et kunstprodukt og ikke et raastof
som naturkautschuken er. Ved vulkaniseringsprocessen
blir nemlig i den brukte gummi kautschukens struktur
forandret, og det er ikke paa nogen maate mulig at
føre kautschuken tilbake til den tilstand den hadde
som raakautschuk og dermed gi den dennes egenskaper.
I motsætning til raakautschuken har saaledes regene
ratet en beskaffenhet og sammenssetning som ikke lar
sig exakt definere.
Normernes bestemmelser om gummiblandingens
sammenssetning tar sigte paa opnaaelsen av en mest
mulig ensartet sammenssetning og kvalitet hos gummi
isolationen og at denne sidste faar en levetid sva
rende til de krav som maa stilles. Der er endvidere
ved bestemmelserne om gummiens sammenssetning tat
Ved at tillate anvendelsen av regeneratkautschuk
i gummiisolationen vilde man saaledes kunne risikere
at ogsaa slette regenerater av kautschuk og uheldige
407
<< prev. page << föreg. sida << >> nästa sida >> next page >>
