ELEKTROTEKNISK TIDSS^KRIFJ 1926, No. 32
i Vormen til foten av Sundfoss, ca. 1 km. nedenfor Bla
ker stasjon.
get av turbintyper. De forskjellige alternativer for
såvel vertikale som horisontale turbiner blev under
søkt, og man blev stående ved en anvendelse av hori
sontale dobbeltturbiner, konstruert for et omdrei
ningstal av 107 pr. min, og med en kraftydelse av
12,000 HK. ved en fallhøide av 12,25 m. Dette arran
gement viste sig ikke alene å være det billigste, men
krevet også den korteste kraftstasjon, hvad der var av
avgjørende betydning, idet den disponible plass for
kraftstasjonen var sterkt begrenset av den nødvendige
lengde for dammen og av jernbanen, der på denne
strekning løper langs elven.
De i anlegget utnyttede fall er Foldevalstrømmen,
der ligger ca. 6 km. nedenfor Nestangen, der dannes
av sammenløpet mellem Glommen og Vormen, og samt
lige fall i det næsten 4 km. lange Ränäsfoss-stryk, be
stående av hovedfallet Haren, ca. 15 km. nedenfor
Nestangen, og Hofallet, ca. 0,5 km. lengere nede, og
endelig gjennem en senkning av overvannet ovenfor
Sund foss, også ca. 1 m. av dette sistnevnte fall.
Med den lavvannføring man har i Glommen efter
at Aursundsjøens regulering er gjennemført av 235
m3/sek., kan kraftverket levere som jevn døgnkraft
27,250 kW. Det store basseng som ligger ovenfor
Ränäsfoss dam ca. 10 km2, der går til under Svanfoss
i Vormen og under Fudenfoss i Glommen, muliggjør en
stor døgnregulering uteh større forringelse av verkets
Planen går ut pä utnyttelsen av en fallhøide av
ca. 14 m. fra kote 118,25 til 104,40 ved lavvannføring
og ved storflom av ca. 10 m., nemlig fra kote 120 til
110. I kraftstasjonen er således utnyttet alt fall i
elven fra foten av Fuden foss i Glommen og Svanfoss

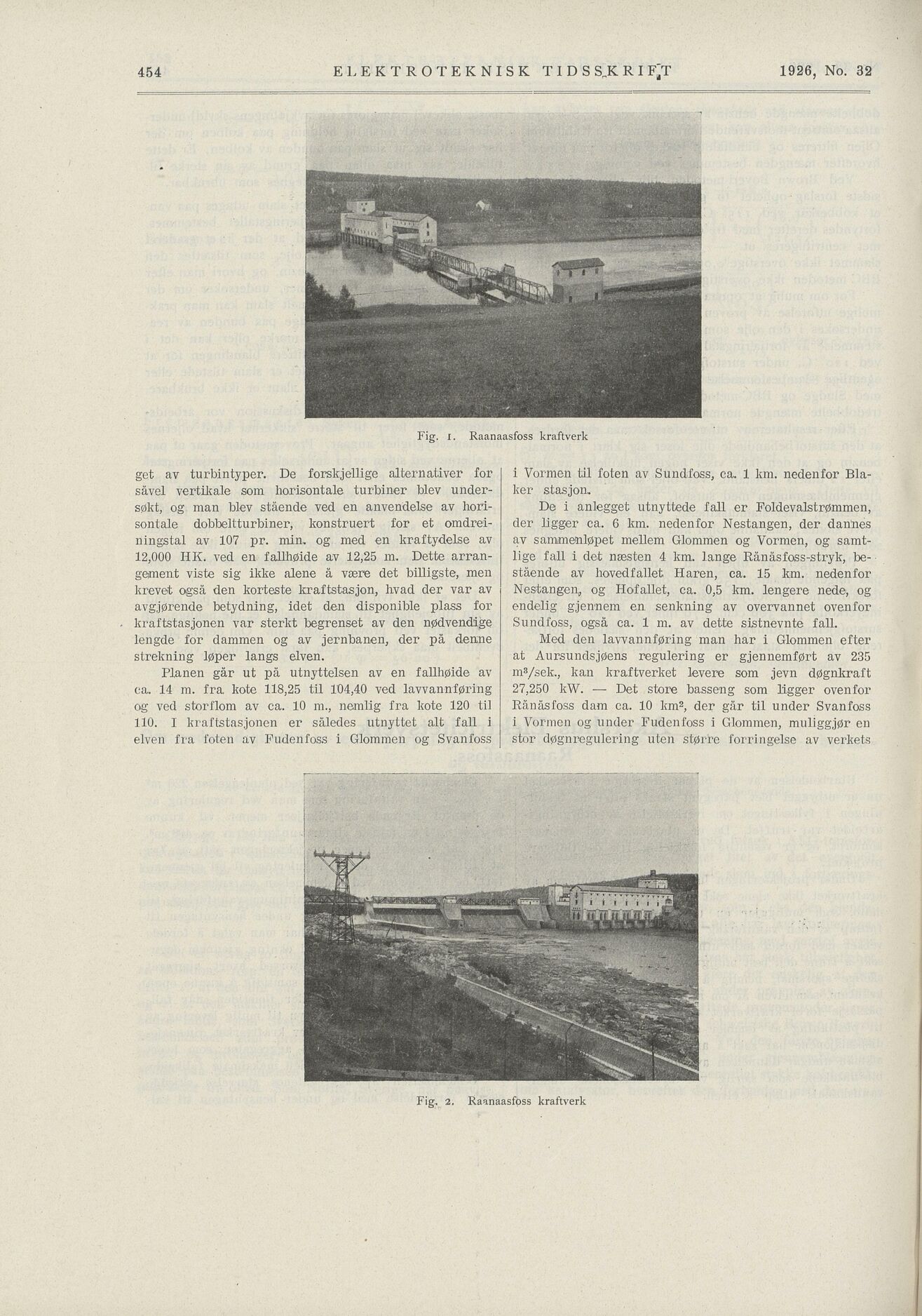

Raanaasfoss kraftverk
Fig. i.
Fig. 2. Raanaasfoss kraftverk
454
Ii ’ •
v; 1 *"* V~ 1 V‘ ’’*’’ t Jtj *-“ ’ „*,J -,-^fr^S
’nMnan&’ MKnMimk 1- " !- ’- – - ’tfrlMH
pOfHr "" *,1UK . r»"1’ : y - V !i() tt t »lt (t il gÆaCBM
-. V; *y*t lTO’j|wi
