DAMMEN,
1926, No. 32
ELEKTROTEKNISK TIDSSKRIFT
lensene. Isløpet, der er 3 m. bredt, er forsynt med en
lett manøvrerbar heiseluke av jern.
i vintertiden. När’ fløtningcn foregår gjennean tøm
merrenden, ledes tømmeret inn til renden ved store,
stive fagverks ledelenser. Uttapningsarrangementet består av 6 bunnluker
med en bredde hver av 2 m. og en høide av ca. 4 m.
De blev anbragt for å skaffe avløp for elvens viinter
vannføring under byggetiden og for at man under re
visjons- og rep årasjonsarbeide av damfoten og terske
len foran turbininntakene skal kunne senke vannstan
den så langt ned, at disse deler lett kan tørlegges og
bli adkommelige. Lukene, der er bygget av jern, kan
manøvreres såvel ved elektrisk som ved händdrift.
Damanlegget er opdelt i et isløp og et uttapnings
arrangement, 2 sektorløp og 1 valseløp, der tidsammen
er tilstrekkelig til ved en vannhøide ovenfor dammen
av inntil kote 120 å føre over ca. 4000 m3 pr. sek.
Isløpet, der er bygget umiddelbart inn til kraft
stasjonen, er anbragt for å kunne skaffe avløp for is
massene, som i vintertiden samler sig foran turbin-
tankene, og for tømmer som har presset sig inn forbi
Sektorlukene er anbragt under hensyntagen til
det store tømmerkvantum som uregelmessig skal forbi
Rånäs foss. De er hver 50 m. lange og har en regu-

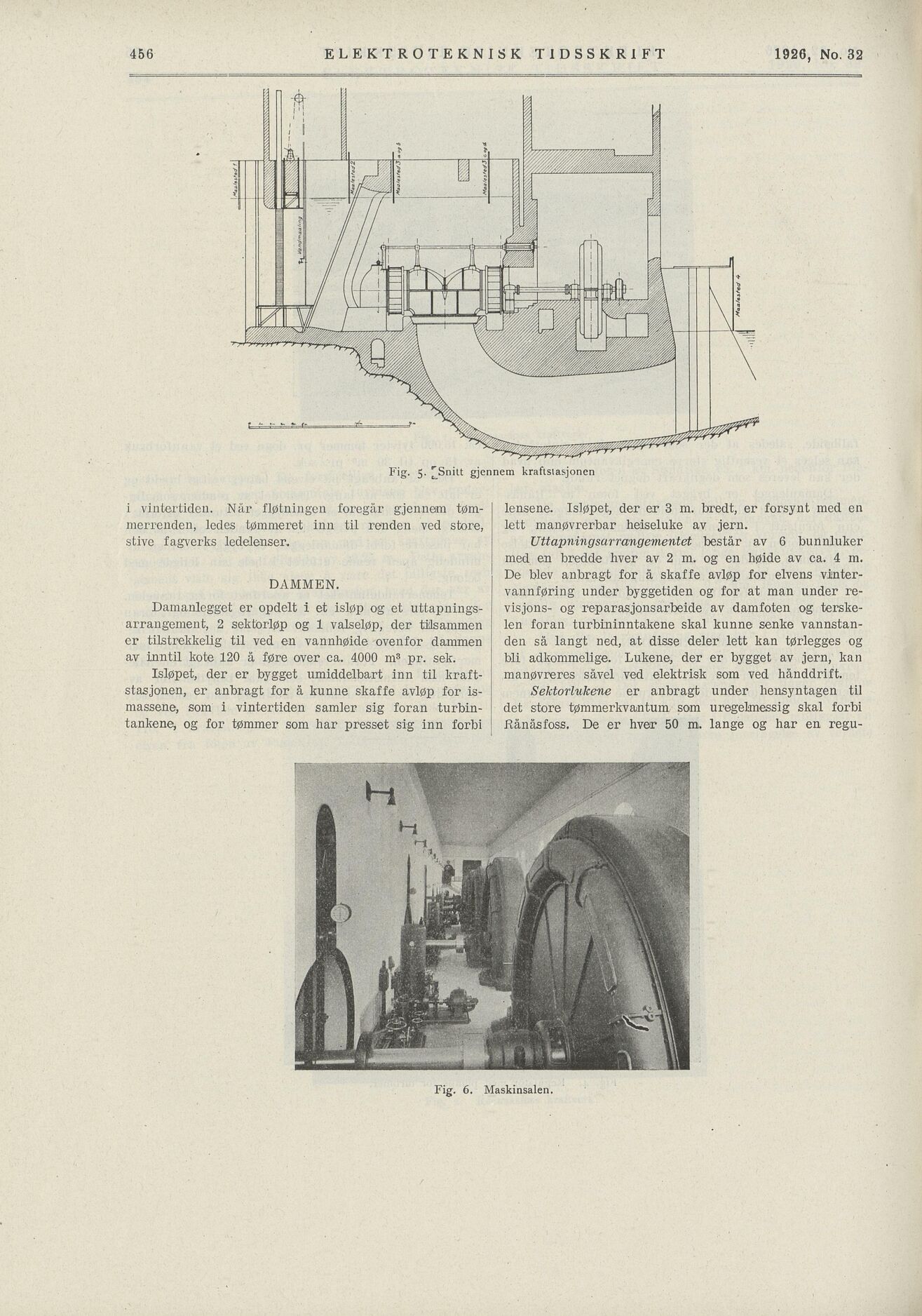

Fig. 6. Maskinsalen.
456
in i i i ,
| i; ( i |
I ’ .
ji r ?i y/MtMMMMkmmÆ
Fig. 5. Snitt gjennem kraftstasjonen
