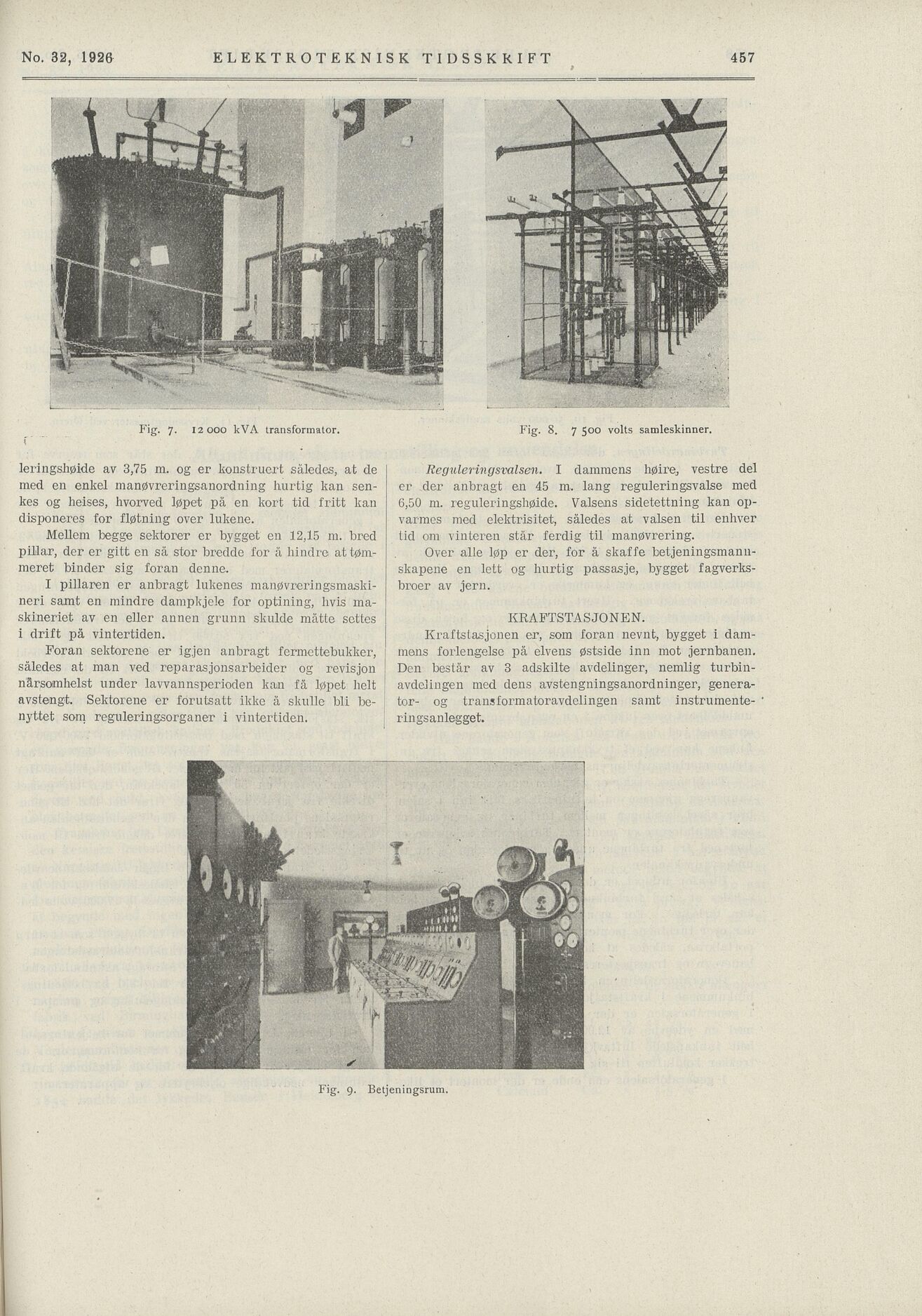

KRAFTSTASJONEN.
No. 32, 1926 ELEKTROTEKNISK TIDSSKRIFT
leringshøide av 3,75 m. og er konstruert således, at de
med en enkel manøvreringsanordning hurtig kan sen
kes og heises, hvorved løpet på en kort tid fritt kan
disponeres for fløtning over lukene.
Reguleringsvalsen. I dammens høire,, vestre del
er der anbragt en 45 m. lang reguleringsvalse med
6,50 m. reguleringshøide. Valsens sidetettning kan op
varmes med elektrisitet, således at valsen til enhver
tid om vinteren står ferdig til manøvrering.
Mellem begge sektorer er bygget en 12,15 m. bred
pillar, der er gitt en så stor bredde for å hindre at tøm
meret binder sig foran denne.
Over alle løp er der, for å skaffe betjeningsmann
skapene en lett og hurtig passasje, bygget fagverks
broer av jern.
I pillaren er anbragt lukenes manøvreringsmaski
neri samt en mindre dampkjcle for optining, hvis ma
skineriet av en eller annen grunn skulde måtte settes
i drift pä vintertiden. Kraftstasjonen er, som foran nevnt, bygget i dam
mens forlengelse på elvens østside inn mot jernbanen.
Den bestar av 3 adskilte avdelinger, nemlig turbin
avdelingen med dens avstengningsanordninger, genera
tor- og transformatoravdclingen samt instrumente
ringsanlegget.
Föran sektorene er igjen anbragt fermcttebukker,
således at man ved reparasjonsarbeider og revisjon
nårsonihelst under lavvannsperioclen kan få løpet helt
avstengt. Sektorene er förutsatt ikke å skulle bli be
nyttet som reguleringsorganer i vintertiden.
Fig. 8. 7 500 volts samleskinner.
Fig. 7. 12000 kVA transformator.
Fig. 9. Betjeningsrum.
457
