NR6U 2xleJo med nuJleder
NR6U 2x7e uien nul/eder
Anfhygron-lednmq GL W
Anthygronledning.
Elektricitetsverkers
Utgiver: Norske

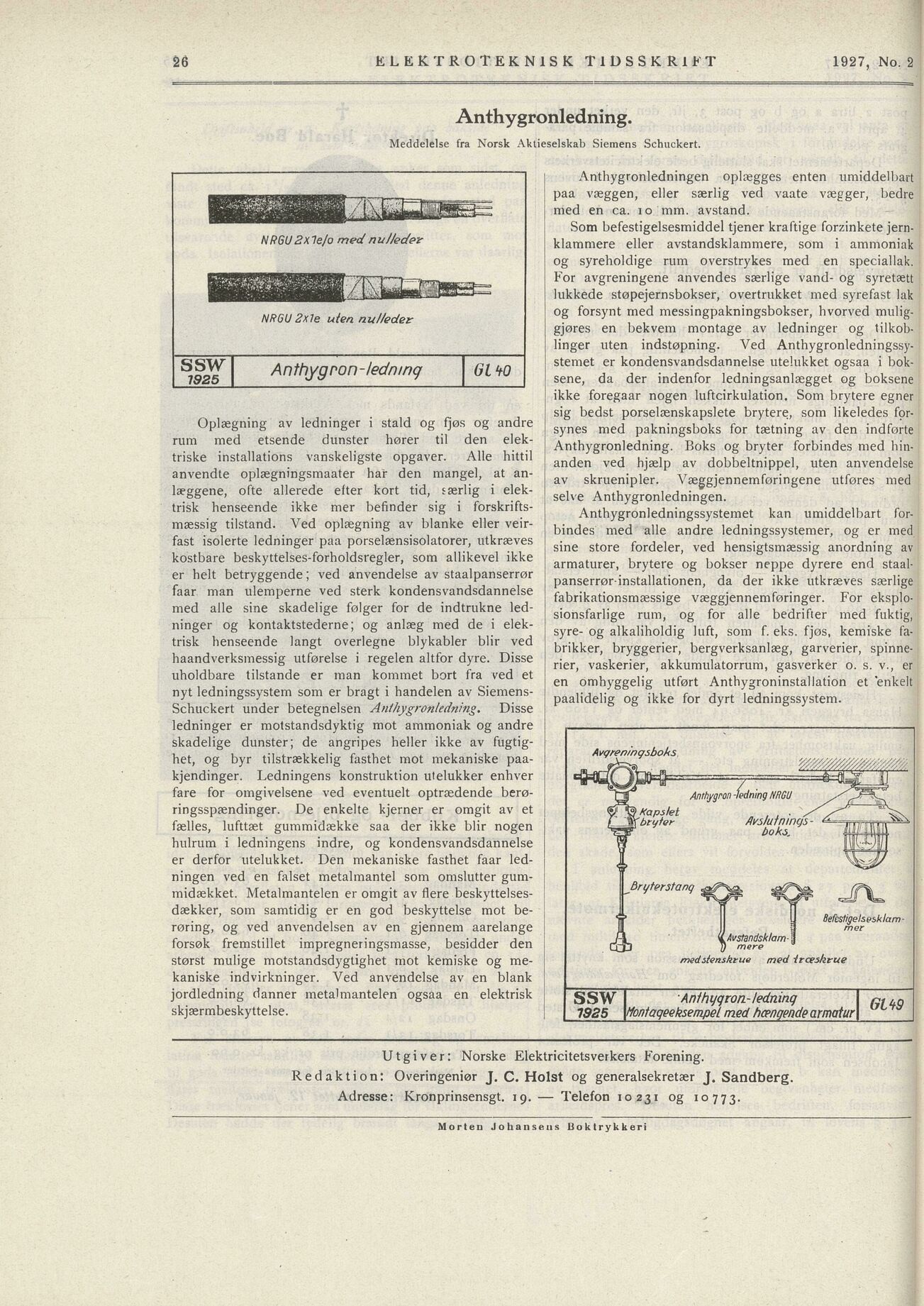

ELEKTROTEKNISK TIDSSKRIFT 1927, No. 2
Meddelelse fra Norsk Aklieselskab Siemens Schuckert
Anthygronledningen oplægges enten umiddelbart
paa væggen, eller særlig ved vaate vægger, bedre
med en ca. 10 mm. avstand.
Som befestigelsesmiddel tjener kraftige forzinkete jern
klammere eller avstandsklammere, som i ammoniak
og syreholdige rum overstrykes med en speciallak.
For avgreningene anvendes særlige vand- og syretætt
lukkede støpejernsbokser, overtrukket med syrefast lak
og forsynt rned messingpakningsbokser, hvorved mulig
gjøres en bekvem montage av ledninger og tilkoh
linger uten indstøpning. Ved Anthygronledningssy
stemet er kondensvandsdannelse utelukket ogsaa i bok
sene, da der indenfor ledningsanlægget og boksene
ikke foregaar nogen luftcirkulation. Som brytere egner
sig bedst porselænskapslete brytere, som likeledes for
synes med pakningsboks for tætning av den indførte
Anthygronledning. Boks og bryter forbindes med hin
anden ved hjælp av dobbeltnippel, uten anvendelse
av skruenipler. Væggjennemføringene utføres med
selve Anthygronledningen.
Oplægning av ledninger i stald og fjøs og andre
rum med etsende dunster hører til den elek
triske installations vanskeligste opgaver. Alle hittil
anvendte oplægningsmaater har den mangel, at an
læggene, ofte allerede efter kort tid, særlig i elek
trisk henseende ikke mer befinder sig i forskrifts
mæssig tilstand. Ved oplægning av blanke eller veir
fast isolerte ledninger paa porselænsisolatorer, utkræves
kostbare beskyttelses-forholdsregler, som allikevel ikke
er helt betryggende; ved anvendelse av staalpanserrør
faar man ulemperne ved sterk kondensvandsdannelse
med alle sine skadelige følger for de indtrukne led
ninger og kontaktstederne; og anlæg med de i elek
trisk henseende langt overlegne blykabler blir ved
haandverksmessig utførelse i regelen altfor dyre. Disse
uholdbare tilstande er man kommet bort fra ved et
nyt ledningssystem som er bragt i handelen av Siemens-
Schuckert under betegnelsen Anihygronledning. Disse
ledninger er motstandsdyktig mot ammoniak og andre
skadelige dunster; de angripes heller ikke av fugtig
het, og byr tilstrækkelig fasthet mot mekaniske paa
kjendinger. Ledningens konstruktion utelukker enhver
fare for omgivelsene ved eventuelt optrædende berø
ringsspændinger. De enkelte kjerner er omgit av et
fælles, lufttæt gummidække saa der ikke blir nogen
hulrum i ledningens indre, og kondensvandsdannelse
er derfor utelukket. Den mekaniske fasthet faar led
ningen ved en falset metalmantel som omslutter gum
midækket. Metalmantelen er omgit av flere beskyttelses
dækker, som samtidig er en god beskyttelse mot be
røring, og ved anvendelsen av en gjennem aarelange
forsøk fremstillet impregneringsmasse, besidder den
størst mulige motstandsdygtighet mot kemiske og me
kaniske indvirkninger. Ved anvendelse av en blank
jordledning danner metalmantelen ogsaa en elektrisk
skjærmbeskyttelse.
Anthygronledningssystemet kan umiddelbart for
bindes med alle andre ledningssystemer, og er med
sine store fordeler, ved hensigtsmæssig anordning av
armaturer, brytere og bokser neppe dyrere end staal
panserrør-installationen, da der ikke utkræves særlige
fabrikationsmæssige væggjennemføringer. For eksplo
sionsfarlige rum, og for alle bedrifter med fuktig,
syre- og alkaliholdig luft, som f. eks. fjøs, kemiske fa
brikker, bryggerier, bergverksanlæg, garverier, spinne
rier, vaskerier, akkumulatorrum, gasverker o. s. v., er
en omhyggelig utført Anthygroninstallation et enkelt
paalidelig og ikke for dyrt ledningssystem.
Redaktion: Overingeniør J. C. Holst og generalsekretær J. Sandberg.
Adresse: Kronprinsensgt. 19. — Telefon 10231 og 10773.
Morten Johan seiis boktrykkeri
Förening.
26
Avqren/ngsboks
Anthygron -ledning NRGU
1et ... s’
||||
,tø* *iC> JX
l Befcsfigelsesklam-
(LAvstandsk/am I
y mere
mediienskrue med irceskrue
SSW Anfhygron-ledning GL49~
7925 yfontageeksempel ned hængende armatur
