_/A
Utgiver:
E.T.T

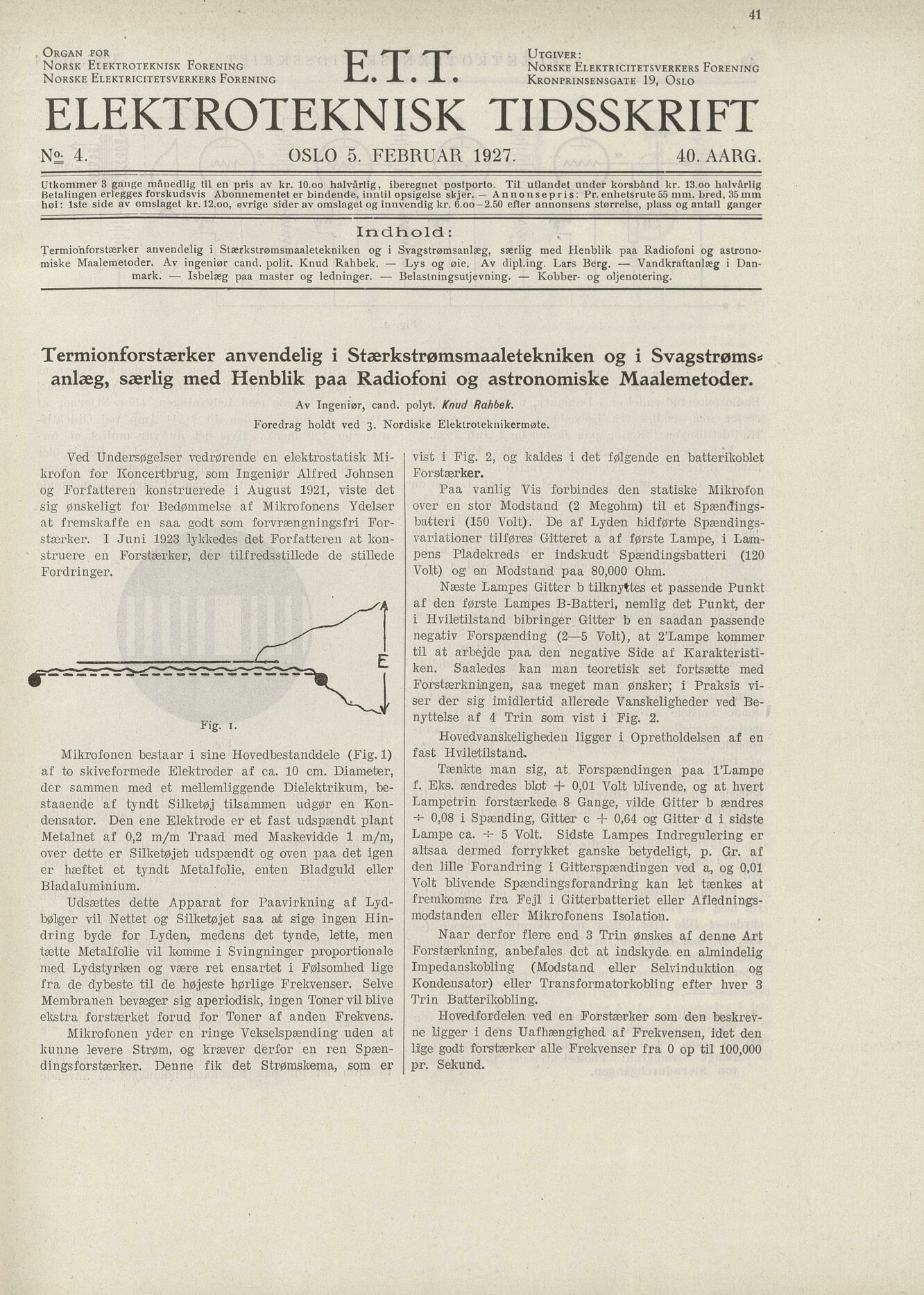

N2: 4. OSLO 5. FEBRUAR 1927. 40. AARG.
IndhtolcL:
anlæg, særlig med Henblik paa Radiofoni og astronomiske Maalemetoder.
nd. polyt. Knud Rahbek.
Nordiske Elektroteknik»
Av Ingeniør, cand.
Foredrag holdt ved 3. Noi Eleklroieknikermøte.
Norsk Elektroteknisk Förening
Norske Elektricitetsverkers Förening
Norske Elektricitetsverkers Förening
Kronprinsensgate 19, Oslo
Utkommer 3 gange månedlig til en pris av kr. 10.oo halvårlig, iberegnet postporto. Til ullandet under korsbånd kr. 13.oo halvårlig
Belalingen erlegges forskudsvis Abonnementet er bindende, inntil opsigelse skjer. — Annonsepris: Pr. enhetsrute 55 mm. bred, 35 mm
høi: Isle side av omslaget kr. 12.oo, øvrige sider av omslaget og innvendig kr. 6.oo-2.50 efter annonsens størrelse, plass og antall ganger
Termionforstærker anvendelig i Stærkstrømsmaaletekniken og i Svagstrømsanlæg, særlig med Henblik paa Radiofoni og astrono
miske Maalemetoder. Av ingeniør cand. polit. Knud Rahbek. — Lys og øie. Av dipl.ing. Lars Berg. — Vandkraftanlæg i Dan
mark. — Isbelæg paa master og ledninger. — Belastningsuljevning. — Kobber- og oljenotering.
Termionforstærker anvendelig i Stærkstrømsmaaletekniken og i Svagstrøms*
vist i Fig. 2, og kaldes i det følgende en batterikoblet
Forstærker.
Ved Undersøgelser vedrørende en elektrostatisk Mi
krofon for Koncertbrug, som Ingeniør Alfred Johnsen
og Forfatteren konstruerede i August 1921, viste det
sig ønskeligt for Bedømmelse af Mikrofonens Ydelser
at fremskaffe en saa godt som forvrængningsfri For
stærker. I Juni 1923 lykkedes det Forfatteren at kon
struere en Forstærker, der tilfredsstillede de stillede
Fordringer.
Paa vanlig Vis forbindes den statiske Mikrofon
over en stor Modstand (2 Megohm) til et Spændings
batteri (150 Volt). De af Lyden hidførte Spændings
variationer tilføres Gitteret a af første Lampe, i Lam
pens Pladekreds er indskudt Spændingsbatteri (120
Volt) og en Modstand paa 80,000 Ohm.
Næste Lampes Gitter b tilknyttes et passende Punkt
af den første Lampes B-Batteri, nemlig det Punkt, der
i TIviletilstand bibringer Gitter b en saadan passende
negativ Forspænding (2—5 Volt), at 2’Lampe kommer
til at arbejde paa den negative Side af Karakteristi
ken. Saaledes kan man teoretisk set fortsætte med
Forstærkningen, saa meget man ønsker; i Praksis vi
ser der sig imidlertid allerede Vauskeliglieder ved Be
nyttelse af 4 Trin som vist i Fig. 2.
Hovedvanskeligheden ligger i Opretholdelsen af en
fast Hviletilstand.
Mikrofonen bestaar i sine Hovedbestanddele (Fig. 1)
a f to skiveformede Elektroder af ca. 10 cm. Diameter,
der sammen med et mellemliggende Dielektrikum, be
staaende af tyndt Silketøj tilsammen udgør en Kon
densator. Den ene Elektrode er et fast udspændt plant
Metalnet af 0,2 m/m Traad med Maskevidde 1 m/m,
over dette er Silketøjet udspændt og oven paa det igen
er hæftet et tyndt Metalfolie, enten Bladguld eller
Bladaluminium.
Tænkte man sig, at Forspændingen paa l’Lampe
f. Eks. ændredes blot -f 0,01 Volt blivende, og at hvert
Lampetrin forstærkede 8 Gange, vikle Gitter b ændres
0,08 i Spænding, Gitter c + 0,64 og Gitter d i sidste
Lampe ca. -f- 5 Volt. Sidste Lampes Indregulering er
altsaa dermed forrykket ganske betydeligt, p. Gr. af
den lille Forandring i Gitterspændingen ved a, og 0,01
Volt blivende Spændingsforandring kan let tænkes at
fremkomme fra Fejl i Gitterbatteriet eller Aflednings
modstanden eller Mikrofonens Isolation.
Udsættes dette Apparat for Paavirkning af Lyd
bølger vil Nettet og Silketøjet saa at sige ingen Hin
dring byde for Lyden, medens det tynde, lette, men
tætte Metalfolie vil komme i Svingninger proportionale
med Lydstyrken og være ret ensartet i Følsomhed lige
fra de dybeste til de højeste hørlige Frekvenser. Selve
Membranen bevæger sig aperiodisk, ingen Toner vil blive
ekstra forstærket forud for Toner af anden Frekvens.
Naar derfor flere end 3 Trin ønskes af denne Art
Forstærkning, anbefales det at indskyde en almindelig
Impedanskobling (Modstand eller Selvinduktion og
Kondensator) eller Trans formatorkobling efter hver 3
Trin Batterikobling.
Hovedfordelen ved en Forstærker som den beskrev
ne Ugger i dens Uafhængighed af Frekvensen, idet den
lige godt forstærker alle Frekvenser fra 0 op til 100,000
pr. Sekund.
Mikrofonen yder en ringe Vekselspænding uden at
kunne levere Strøm, og kræver derfor en ren Spæn
dingsforstærker. Denne fik det Strømskema, som er
Fig. i.
ELEKTROTEKNISK TIDSSKRIFT
