1927, No. 4
ELEKTROTEKNISK TIDSSKRIFT

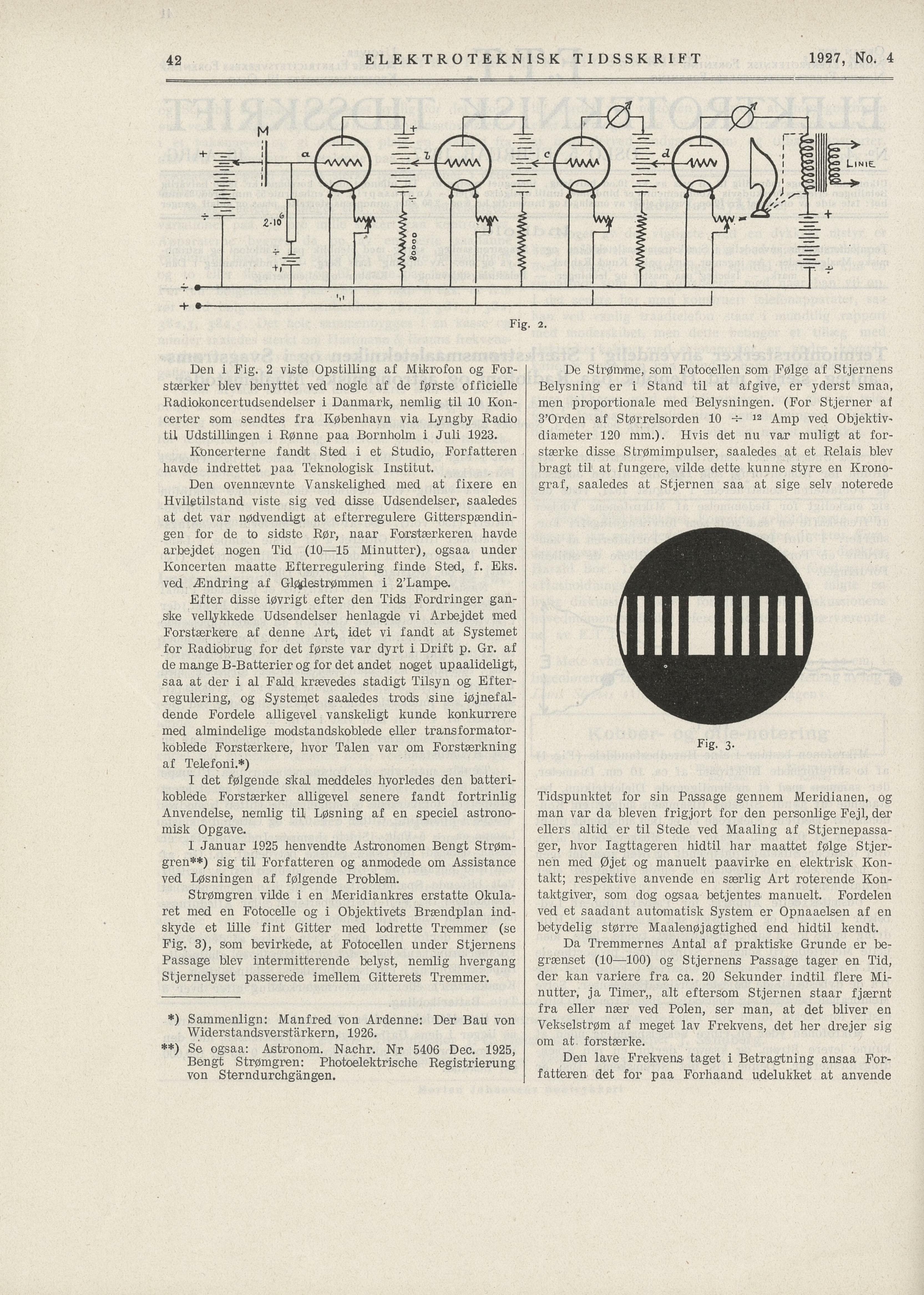

Den i Fig. 2 viste Opstilling af Mikrofon og For
stærker blev benyttet ved nogie af de første officielle
Radiokoncertudsendelser i Danmark, nemlig til 10 Kon
certer som sendtes fra København via Lyngby Radio
til Udstillingen i Rønne paa Bornholm i Juli 1923.
De Strømme, som Fotocellen som Følge af Stjernens
Belysning er i Stand til at afgive, er yderst smaa,
men proportionale med Belysningen. (For Stjerner af
3’Orden af Størrelsorden 10 -r- 12 Amp ved Objektiv
diameter 120 mm.). Hvis det nu var muligt at for
stærke disse S trømimpulser, saaledes at et Relais blev
bragt til at fungere, vilde dette kunne styre en Krono
graf, saaledes at Stjernen saa at sige seiv noterede
Koncerterne fandt Sted i et Studio, Forfatteren
havde indrettet paa Teknologisk Institut.
Den ovennævnte Vanskelighed med at fixere en
Hviletilstand viste sig ved disse Udsendelser, saaledes
at det var nødvendigt at efterregulere Gitterspændin
gen for de to sidste Rør, naar Forstærkeren havde
arbejdet nogen Tid (10—15 Minutter), ogsaa under
Koncerten maatte Efterregulering finde Sted, f. Eks.
ved Ændring af Gløfiestrømraen i 2’Lampe.
Efter disse iøvrigt efter den Tids Fordringer gan
ske vellykkede Udsendelser henlagde vi Arbejdet med
Forstærkere af denne Art, idet vi fandt at Systemet
for Radiobrug for det første var dyrt i Drift p. Gr. af
demangeB-Batterierogfordetandet noget upaalideligt,
saa at der i al Fald krævedes stadigt Tilsyn og Efter
regulering, og Systemet saaledes trods sine ipjnefal
dende Fordele alligevel vanskeligt kunde konkurrere
med almindelige modstandskoblede eller transformator
koblede Forstærkere, hvor Talen var om Forstærkning
af Telefoni.*)
I det følgende skal meddeles hyorledes den batteri
koblede Forstærker alligevel senere fandt fortrinlig
Anvendelse, nemlig til Løsning af en speciel astrono
misk Opgave.
Tidspunktet for sin Passage gennem Meridianen, og
man var da bleven frigjort for den personlige Fejl, der
ellers altid er til Stede ved Maaling af Stjernepassa
ger, hvor lagttageren hidtil har maattet følge Stjer
nen med Øjet og manuelt paavirke en elektrisk Kon
takt; respektive anvende en særlig Art roterende Kon
taktgiver, som dog ogsaa betjentes manuelt. Fordelen
ved et saadant automatisk System er Opnaaelsen af en
betydelig større Maalenøjagtighed end hidtil kendt.
I Januar 1925 henvendte Astronomen Bengt Strøm
gren**) sig til Forfatteren og anmodede om Assistance
ved Løsningen af følgende Problem.
Strømgren vilde i en Meridiankres erstatte Okula
ret med en Fotocelle og i Objektivets Brændplan ind
skyde et lille fint Gitter med lodrette Tremmer (se
Fig. 3), som bevirkede, at Fotocellen under Stjernens
Passage blev intermitterende belyst, nemlig hvergang
Stjernelyset passerede imellem Gitterets Tremmer.
Da Tremmernes Antal af praktiske Grunde er be
grænset (10—100) og Stjernens Passage tager en Tid,
der kan variere fra ca. 20 Sekunder indtil flere Mi
nutter, ja Timer,, alt eftersom Stjernen staar fjærnt
fra eller nær ved Polen, ser man, at det bliver en
Vekselstrøm af meget lav Frekvens, det her drejer sig
om at forstærke.
*) Sammenlign: Manfred von Ardenne: Der Bau von
Widerstandsverstärkern, 1926.
**) Se ogsaa: Astronom. Nachr. Nr 5406 Dec. 1925,
Bengt Strømgren: Photoelektrische Registrierung
von Sterndurchgängen.
Den lave Frekvens taget i Betragtning ansaa For
fatteren det for paa Porhaand udelukket at anvende
Fig- 3
