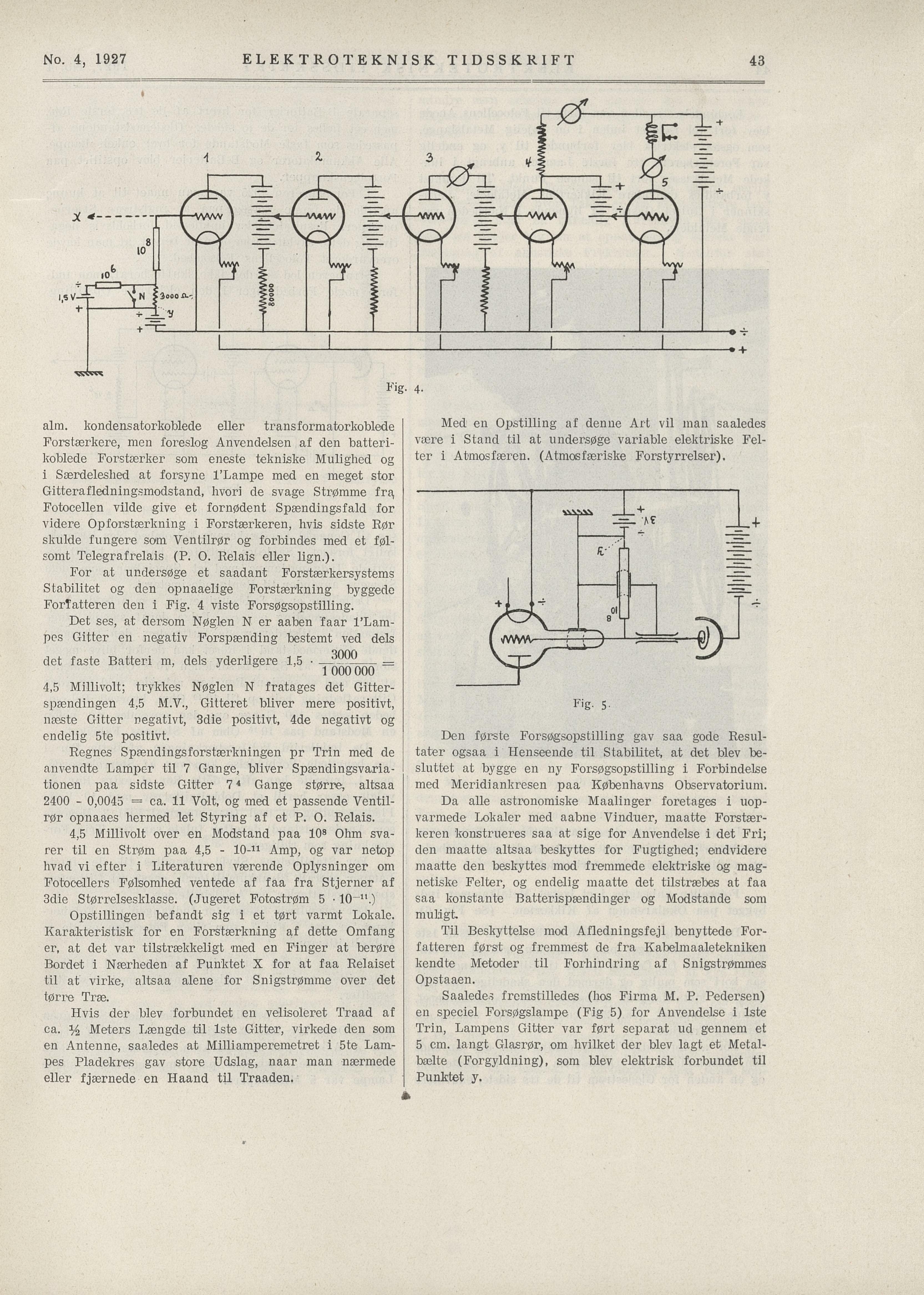

No. 4, 1927 ELEKTROTEKNISK TIDSSKRIFT
Med en Opstilling af denne Art vil man saaledes
være i Stand til at undersøge variable elektriske Fel
ter i Atmosfæren. (Atmosfæriske Forstyrrelser).
alm. kondensatorkoblede eller transformatorkoblede
Forstærkere, men foreslog Anvendelsen af den batteri
koblede Forstærker som eneste tekniske Mulighed og
i Særdeleshed at forsyne 1’Lampe med en meget stor
Gitterafledningsraodstand, hvori de svage Strømme fra,
Fotocellen vilde give et fornødent Spændingsfald for
videre Opforstærkning i Forstærkeren, hvis sidste Rør
skulde fungere som Ventilrør og forbindes med et føl
somt Telegrafrelais (P. O. Relais eller lign.).
For at undersøge et saadant Forstærkersystems
Stabilitet og den opnaaelige Forstærkning byggede
ForTatteren den i Fig. 4 viste Forsøgsopstilling.
Det ses, at dersom Nøglen N er aaben faar l’Lam
pes Gitter en negativ Forspænding bestemt ved dels
det faste Batteri m, dels yderligere 1,5 • —— —
1 000 000
4,5 Millivolt; trykkes Nøglen N fratages det Gitter
spændingen 4,5 M.V., Gitteret bliver mere positivt,
naDste Gitter negativt, 3die positivt, 4de negativt og
endelig 5te positivt. Den første Forsøgsopstilling gav saa gode Resul
tater ogsaa i Henseende til Stabilitet, at det blev be
sluttet at bygge en ny Forsøgsopstilling i Forbindelse
med Meridiankresen paa Københavns Observatorium.
Regnes Spændingsforstærkningen pr Trin med de
anvendte Lamper til 7 Gange, bliver Spændingsvaria
tionen paa sidste Gitter 7 4 Gange større, altsaa
2400 - 0,0045 = ca. 11 Volt, og med et passende Ventil
rør opnaaes hermed let Styring af et P. O. Relais.
Da alle astronomiske Maalinger företages i uop
varmede Lokaler med aabne Vinduer, maatte Forstær
keren konstrueres saa at sige for Anvendelse i det Fri;
den maatte altsaa beskyttes for Fugtighed; endvidere
maatte den beskyttes mod fremmede elektriske og mag
netiske Felter, og endelig maatte det tilstræbes at faa
saa konstante Batterispændinger og Modstande som
muHgt
4,5 Millivolt over en Modstand paa 108 Ohm sva
rer til en Strøm paa 4,5 - 10-11 Amp, og var netop
hvad vi efter i Literaturen værende Oplysninger om
Fotocellers Følsomhed ventede af faa fra Stjerner af
3die Størrelsesklasse. (Jugeret Fotostrøm 5 • 10~n.)
Opstillingen befandt sig i et tørt varmt Lokale.
Karakteristisk for en Forstærkning af dette Omfang
er, at det var tilstrækkeligt med en Finger at berøre
Bordet i Nærheden af Punktet X for at faa Relaiset
til at virke, altsaa alene for Snigstrømme over det
tørre Træ.
Til Beskyttelse mod Afledningsfejl benyttede For
fatteren først og fremmest de fra Kabelmaaletekniken
kendte Metoder til Forhindring af Snigstrømmes
Opstaaen.
Saaledes frcmstilledes (hos Firma M. P. Pedersen)
en speciel Forsøgslampe (Fig 5) for Auvendelse i Iste
Trin, Lampens Gitter var ført separat ud gennem et
5 cm. langt Glasrør, om hvilket der blev lagt et Metal
bælte (Forgyldning), som blev elektrisk forbundet til
Punktet y.
Hvis der blev forbundet en velisoleret Traad af
ca. y2 Meters Længde til Iste Gitter, virkede den som
en Antenne, saaledes at Milliamperemetret i 5te Lam
pes Pladekres gav store Udslag, naar man nærmede
eller fjærnede en Haand til Traaden.
Fig- 5-
Fig. 4.
43
x * p ~~~**—
ltSV—= C~~>
+"~ l—- —–-i- i i i~::
V5w%
VIA
’ i l
