* « inna -
SlrÖn,U/’/c/ft. _ BetcLsf/j/no
•f|N_j *
Automatisk Skinnebryter.
ELEKTROTEKNISK TIDSSKRIFT 1927, No. 6
I almindelighet laa før de to ledninger som hører
til samme dobbeltledning i hver sin ende av diagonalen
i kvadratet.
des av en sperreklinke, som paavirkes av den i cylin
deren C anbragte utløserspole.
Naar strømspolen paavirkes av det batteri, (80 ampt.
— 12 amp.), der tjener som strømkilde, utløses
svingearmen og en fjer under brytertraversen bevirker
utkobling.
Ved den modificerte stjernerevolvering efter Jordan-
Haugwitz ligger de to ledere som hører til samme
par ved siden av hinanden og bytter med et relativt
kort mellemrum, ca. 3 meter, plads. Dette er gjort
for at opnaa en bedre revolvering d. v. s. bedre
symmetri, som vi siden skal se under behandling av
kablens kapacitetsbalance.
Naar en slik firerkordel er færdig, blir kablen
bygget op av slike kordeller ved at spindes lagvis med
forskjellig skruestigning paa de forskjellige lag.
Siden blir kablen ompresset med en blymantel
og eventuelt omspundet med jernbaandarmering og
harapetraad.
Kapaciteten har man altsaa ved et heldig valg av
dielektrikum kunnet bringe ned til et minimum, men
den rest som er tilbake er dog stor nok, til at kab
lerne i elektrisk henseende saramenlignet med Juftlinjer
er uheldig stillet.
Indkoblingen sker derefter for haand. Batterierne
utskiftes hver 3 å 4 uke for ny opladning. Bryter
knivene saavelsom funkeslukkerne utføres meget kraftige
saa at ogsaa korslutningsstrømme paa optil 1200 amp.
kan brytes.
Omkring aarhundredeskiftet blir de elektriske for
hold, naar en vekselstrøm forplanter sig bortover en
ledning, matematisk klarlagt, og den danske telegraf
ingeniør Krarup og den amerikanske professor Pupin
trækker konsekvenserne av den teoretiske utvikling,
sætter den ut i praksis og gir derved kabelutviklin
gen fart.
Utløserorganets kontaktdannelse sker ved hjælp av
et tidsstrømsrelæ, som er anbragt i den under den faste
isolator monterte kasse H. Selve utløserspolen, hvor
igjennem hovedstrømmen passerer, er anordnet i kappen
F paa isolatorhodet. Relæet bestaar av et tandhjul
drev, et svinghjul og den av utløserspolen paavirkede
hævarm. Ved overskridelse av den indstillede utløser
strøm blir hævarraen tiltrukket, herved sættes tand
hjulverket i bevægelse hvorved opsamles den for
De teoretiske arbeider, specielt Heavisides, munder
ut i, at en lednings Primære elektriske konstanter hver
for sig ikke er nok til at bedømme de elektriske for
hold, de maa sees i sammenhæng, og man kommer
over til de saakaldte sekundære konstanter, som er en
matematisk sammenfatning av de primære.
Disse sekundære konstanter blir de bestemmende
for energiöverföringen, og av disse sekundære kon
stanter fremgaar det essentielle ved de teoretiske
arbeider, det nye syn paa induktivitetens betydning.
Denne kan rigtig valgt sammen med kapaciteten op
hæve kapacitetens skadelige virkning og derved ned
sætte energitapene. (Forts )
I Alabama Power Co.’s 44 kV-net har det vist
sig at ved indbygningen av automatiske skinnebrytere
kan man foikorte varigheten av driftsforstyrrelser i
vidtforgrenede net og med forholdsvis liten betjening.
Særlig opnaar man ved optrædende feil paa en stik
ledning at denne utkobles straks og øieblikkelig ut
sendelse av linjemandskap for ulkobling og feilind
skrænkning bortfalder. utløsningen nødvendige energi. Saasnart den i sekun
dærstationen indsatte linjebryter kobler ut en ledning
med linjefeil, forsvinder strømmen i strøraspolen, hæv
armen frigis og falder ned, tandhjulverket løper og
utløsekredsen sluttes, saa skinnebryteren seiv slaaes ut.

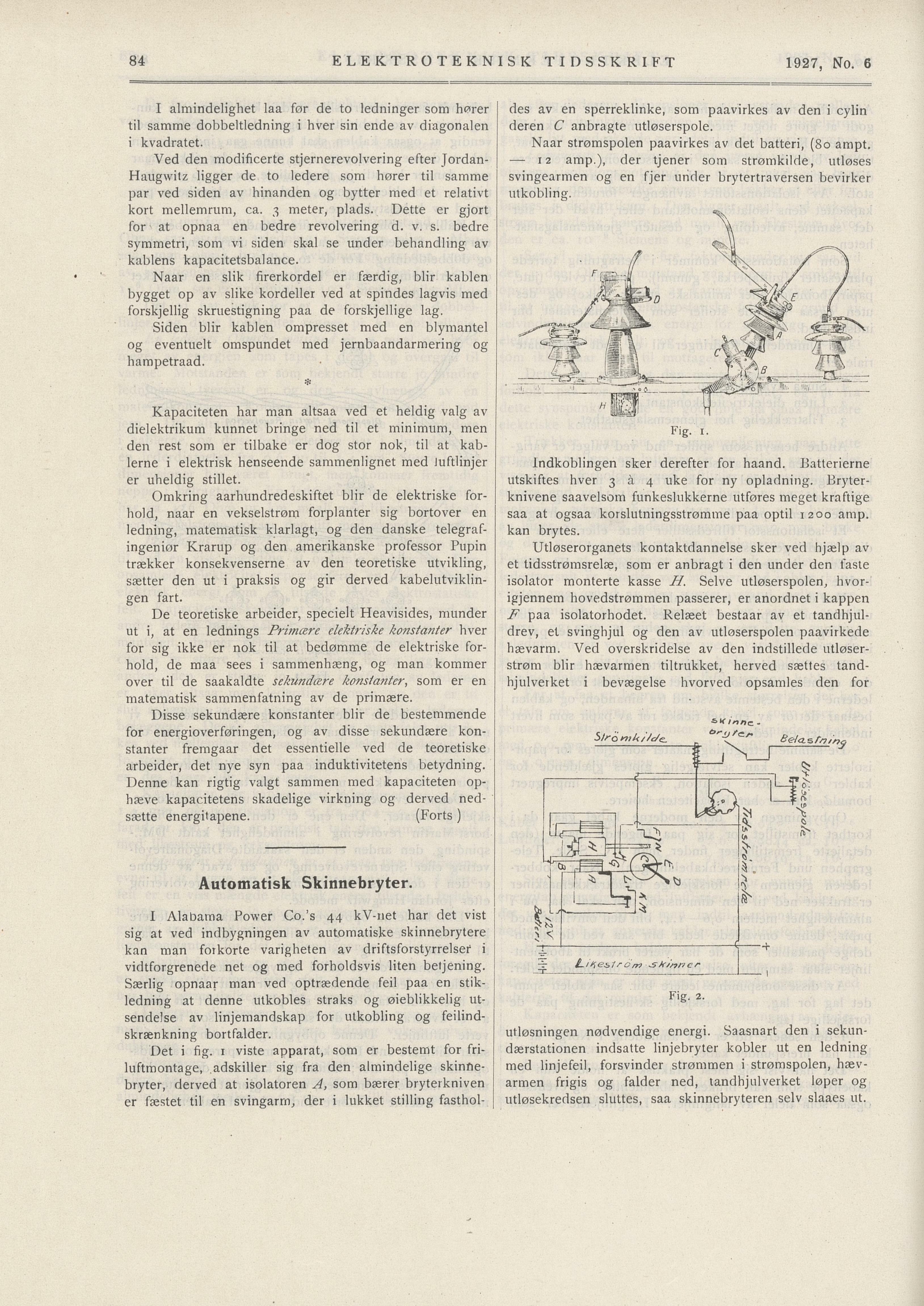

Det i fig. i viste apparat, som er bestemt for fri
luftraontage, adskiller sig fra den almindelige skintie
bryter, derved at isolatoren A, som bærer bryterkniven
er fæstet til en svingarm, der i lukket stilling fasthol-
Fig. i.
Fig. 2.
84
«lø r
_ 7 "tik^l
