1. Smaa avledningstap.
2. Liten dielektricitetskonstant.
3. Tilstrækkelig høi gjennemslagsfasthet.

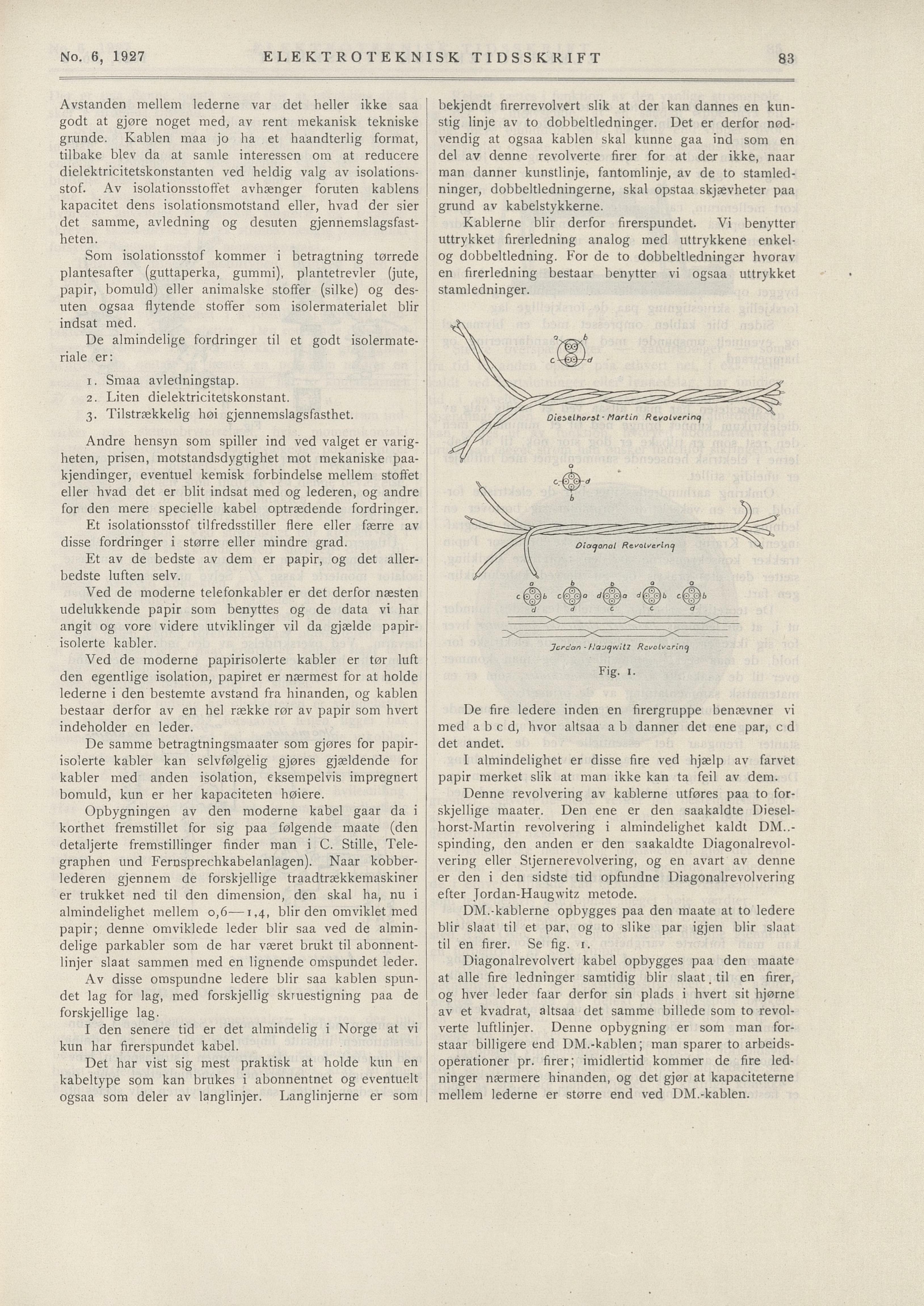

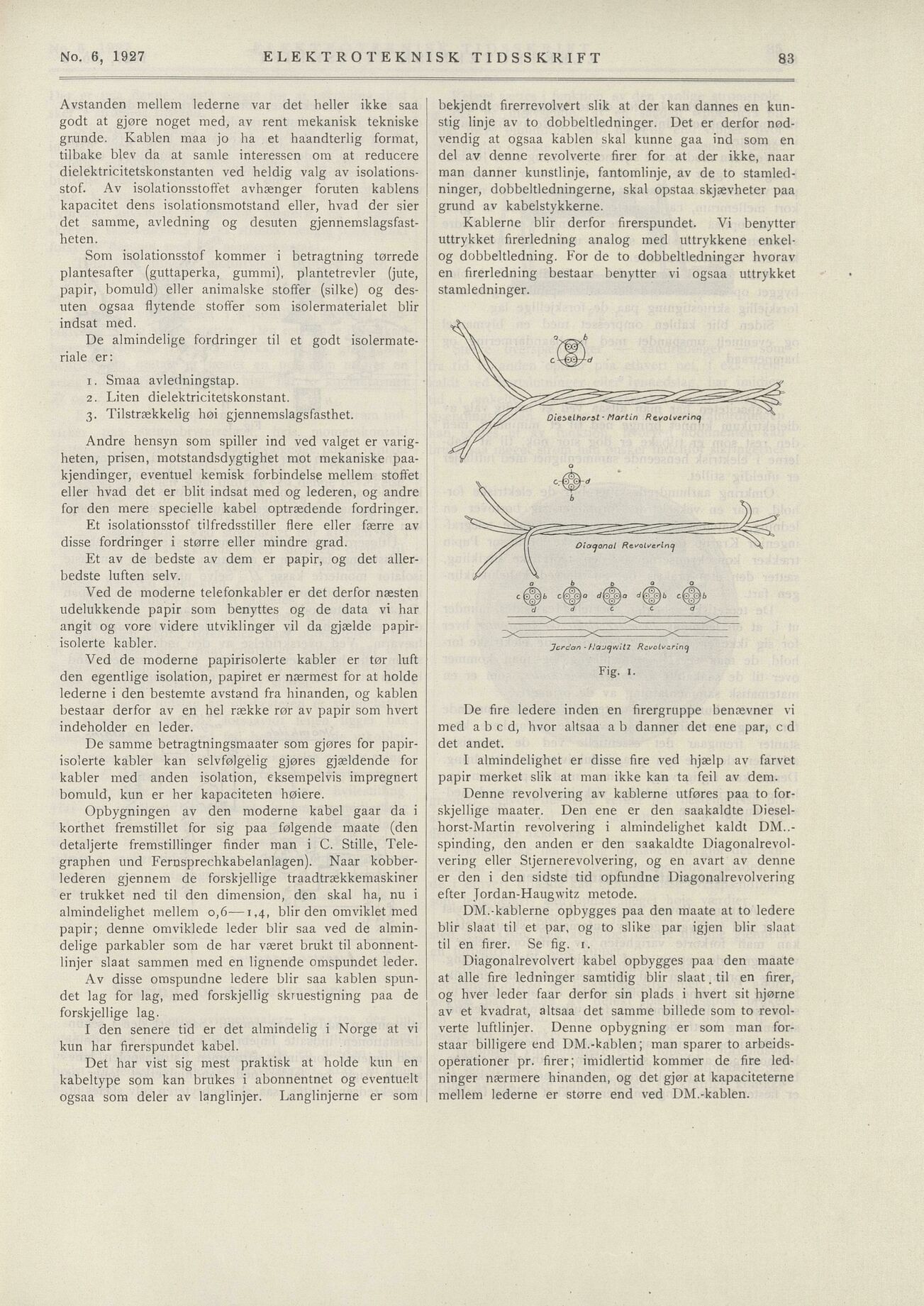

No. 6, 1927 ELEKTROTEKNISK TIDSSKRIFT
Avstanden mellem lederne var det heller ikke saa
godt at gjøre noget med, av rent mekanisk tekniske
grunde. Kablen maa jo ha et haandterlig format,
tilbake blev da at samle interessen om at reducere
dielektricitetskonstanten ved heldig valg av isolations
stof. Av isolationsstoffet avhænger foruten kablens
kapacitet dens isolationsmotstand eller, hvad der sier
det samme, avledning og desuten gjennemslagsfast
heten.
bekjendt firerrevolvert slik at der kan dannes en kun
stig linje av to dobbeltledninger. Det er derfor nød
vendig at ogsaa kablen skal kunne gaa ind som en
del av denne revolverte firer for at der ikke, naar
man danner kunstlinje, fantomlinje, av de to stamled
ninger, dobbeltledningerne, skal opstaa skjævheter paa
grund av kabelstykkerne.
Kablerne blir derfor firerspundet. Vi benytter
uttrykket firerledning analog med uttrykkene enkel
og dobbeltledning. For de to dobbeltledninger hvorav
en firerledning bestaar benytter vi ogsaa uttrykket
stamledninger.
Som isolationsstof kommer i betragtning tørrede
plantesafter (guttaperka, gummi), plantetrevler (jute,
papir, bomuld) eller animalske stoffer (silke) og des
uten ogsaa flytende stoffer som isolermaterialet blir
indsat med.
De almindelige fordringer til et godt isolermate
riale er:
Andre hensyn som spiller ind ved valget er varig
heten, prisen, motstandsdygtighet mot mekaniske paa
kjendinger, eventuel kemisk forbindelse mellem stoffet
eller hvad det er blit indsat med og lederen, og andre
for den mere specielle kabel optrædende fordringer.
Et isolationsstof tilfredsstiller flere eller færre av
disse fordringer i større eller mindre grad.
Et av de bedste av dem er papir, og det aller
bedste luften seiv.
Ved de moderne telefonkabler er det derfor næsten
udelukkende papir som benyttes og de data vi har
angit og vore videre utviklinger vil da gjælde papir
isolerte kabler.
Ved de moderne papirisolerte kabler er tør luft
den egentlige isolation, papiret er nærmest for at holde
lederne i den bestemte avstand fra hinanden, og kablen
bestaar derfor av en hel række rør av papir som hvert
indeholder en leder.
De fire ledere inden en firergruppe benævner vi
med a b c d, hvor altsaa a b danner det ene par, c d
det andet.
De samme betragtningsmaater som gjøres for papir
isolerte kabler kan selvfølgelig gjøres gjældende for
kabler med anden isolation, eksempelvis impregnert
bomuld, kun er her kapaciteten høiere.
I almindelighet er disse fire ved hjælp av farvet
papir merket slik at man ikke kan ta feil av dem.
Denne revolvering av kablerne utføres paa to for
skjellige maater. Den ene er den saakaldte Diesel
horst-Martin revolvering i almindelighet kaldt DM..-
spinding, den anden er den saakaldte Diagonalrevol
vering eller Stjernerevolvering, og en avart av denne
er den i den sidste tid opfundne Diagonalrevolvering
efter Jordan-Haugwitz metode.
Opbygningen av den moderne kabel gaar da i
korthet fremstillet for sig paa følgende maate (den
detaljerte fremstillinger finder man i C. Stille, Tele
graphen und Fernsprechkabelanlagen). Naar kobber
lederen gjennem de forskjellige traadtrækkemaskiner
er trukket ned til den dimension, den skal ha, nu i
almindelighet mellem o,6—1,4, blir den omviklet med
papir; denne omviklede leder blir saa ved de almin
delige parkabler som de har været brukt til abonnent
linjer slaat sammen med en lignende omspundet leder.
DM.-kablerne opbygges paa den maate at to ledere
blir slaat til et par. og to slike par igjen blir slaat
til en firer. Se fig. i.
Diagonalrevolvert kabel opbygges paa den maate
at alle fire ledninger samtidig blir slaat. til en firer,
og hver leder faar derfor sin plads i hvert sit hjørne
av et kvadrat, altsaa det samme billede som to revol
verte luftlinjer. Denne opbygning er som man for
staar billigere end DM.-kablen; man sparer to arbeids
operationer pr. firer; imidlertid kommer de fire led
ninger nærmere hinanden, og det gjør at kapaciteterne
mellem lederne er større end ved DM.-kablen.
Av disse oraspundne ledere blir saa kablen spun
det lag for lag, med forskjellig skruestigning paa de
forskjellige lag.
I den senere tid er det almindelig i Norge at vi
kun har firerspundet kabel.
Det har vist sig mest praktisk at holde kun en
kabeltype som kan brukes i abonnentnet og eventuelt
ogsaa som deler av langlinjer. Langlinjerne er som
Fig. I.
83
v c^a
a b
d d c c d
—~>c jx- TTixzr_
zx~ ~rzx x
Jcrcan - Hajcjwitl RcvoLvc.rincj
