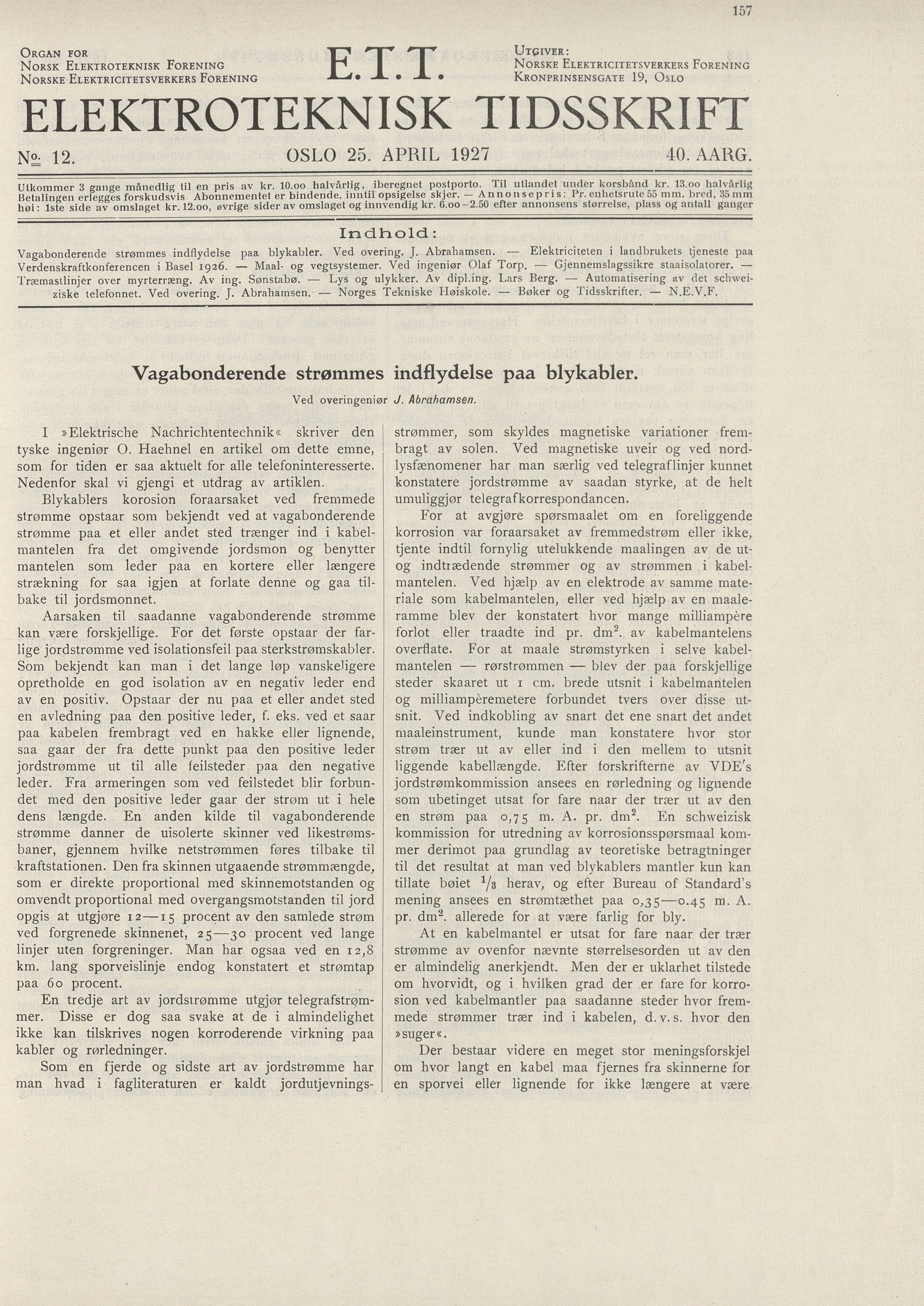

Ni 12. OSLO 25. APRIL 1927 40. AAHG.
Indhold :
J. Abrahamsen.
overingeniør
Organ for J7 0 I r * I Utgiver:
Norsk Elektroteknisk Förening T I I Norske Elektricitetsverker:
Norske Elektricitetsverkers Förening -A. • -A • Kronprinsensgate 19, Oslo
Norsk Elektroteknisk Förening Norske Elektricitetsverkers Förening
Utkommer 3 gange månedlig lil en pris av kr. IO.00 balvårlig, iberegnet postporto. Til utlandet under korsbånd kr. IS.oo halv&rlig
Betalingen erUi(rges forskudsvis Abonnementet er bindende, inntil opsigelse skjer. Annonsepris. 1r. enhetsiule 55 mm. bred, 35 mm
høi: Iste side av omslaget kr. 12.oo, øvrige sider av omslaget og innvendig kr. 6.OO-2.50 efter annonsens størrelse, plass og antall gangcr
Vagabonderende strømmes indflydelse paa blykabler. Ved overing. J. Abrahamsen. — Elektriciteten i landbrukets tjenesle paa
Verdenskraftkonferencen i Basel 1926. — Maal- og vegtsystemer. Ved ingeniør Olaf Torp. — Gjennemslagssikre staaisolatorer. —
Træmasllinjer over myrterræng. Av ing. Sønstabø. — Lys og ulykker. Av dipl.ing. Lars Berg. — Automatisering av det schwei
ziske lelefonnet. Ved overing. J. Abrahamsen. — Norges Tekniske Høiskole. — Bøker og Tidsskrifter. — N.E.V.F.
Vagabonderende strømmes indflydelse paa blykabler
strømmer, som skyldes magnetiske variationer frem
bragt av solen. Ved magnetiske uveir og ved nord
lysfænomener har man særlig ved telegraflinjer kunnet
konstatere jordstrømme av saadan styrke, at de helt
umuliggjør telegrafkorrespondancen.
I »Elektrische Nachrichtentechnik« skriver den
tyske ingeniør O. Haehnel en artikel om dette emne,
som for tiden er saa aktuelt for alle telefoninteresserte.
Nedenfor skal vi gjengi et utdrag av artiklen.
Blykablers korosion foraarsaket ved fremmede
strømme opstaar som bekjendt ved at vagabonderende
strømme paa et eller andet sted trænger ind i kabel
mantelen fra det omgivende jordsmon og benytter
mantelen som leder paa en kortere eller længere
strækning for saa igjen at forlate denne og gaa til
bake til jordsmonnet.
For at avgjøre spørsmaalet om en foreliggende
korrosion var foraarsaket av fremmedstrøm eller ikke,
tjente indtil fornylig utelukkende maalingen av de ut
og indtrædende strømmer og av strømmen i kabel
mantelen. Ved hjælp av en elektrode av samme mate
riale som kabelmantelen, eller ved hjælp av en maale
ramme blev der konstatert hvor mange milliampére
forlot eller traadte ind pr. dm2, av kabelmantelens
overflate. For at maale strømstyrken i selve kabel
mantelen — rørstrømmen — blev der paa forskjellige
steder skaaret ut 1 cm. brede utsnit i kabelmantelen
og milliampéremetere forbundet tvers over disse ut
snit. Ved indkobling av snart det ene snart det andet
maaleinstrument, kunde man konstatere hvor stor
strøm trær ut av eller ind i den mellem to utsnit
liggende kabellængde. Efter forskrifterne av VDE’s
jordstrømkommission ansees en rørledning og lignende
som ubetinget utsat for fare naar der trær ut av den
en strøm paa 0,75 m. A. pr. dm2. En schweizisk
kommission for utredning av korrosionsspørsmaal kom
mer derimot paa grundlag av teoretiske betragtninger
til det resultat at man ved blykablers mantler kun kan
tillate bøiet 1/a herav, og efter Bureau of Standard’s
mening ansees en strømtæthet paa 0,35 —0.45 ra. A.
pr. dm2, allerede for at være farlig for bly.
Aarsaken til saadanne vagabonderende strømme
kan være forskjellige. For det første opstaar der far
lige jordstrømme ved isolationsfeil paa sterkstrømskabler.
Som bekjendt kan man i det lange løp vanskeligere
opretholde en god isolation av en negativ leder end
av en positiv. Opstaar der nu paa et eller andet sted
en avledning paa den positive leder, f. eks. ved et saar
paa kabelen frembragt ved en hakke eller lignende,
saa gaar der fra dette punkt paa den positive leder
jordstrømme ut til alle feilsteder paa den negative
leder. Fra armeringen som ved feilstedet blir forbun
det med den positive leder gaar der strøm ut i hele
dens længde. En anden kilde til vagabonderende
strømme danner de uisolerte skinner ved likestrøms
baner, gjennem hvilke netstrømmen føres tilbake til
kraftstationen. Den fra skinnen utgaaende strømmængde,
som er direkte proportional med skinnemotstanden og
omvendt proportional med overgangsmotstanden til jord
opgis at utgjøre 12—15 procent av den samlede strøm
ved forgrenede skinnenet, 25 —30 procent ved lange
linjer uten forgreninger. Man har ogsaa ved en 12,8
km. lang sporveislinje endog konstatert et strømtap
paa 60 procent.
At en kabelmantel er utsat for fare naar der trær
strømme av ovenfor nævnte størrelsesorden ut av den
er almindelig anerkjendt. Men der er uklarhet tilstede
om hvorvidt, og i hvilken grad der er fare for korro
sion ved kabelmantler paa saadanne steder hvor frem
mede strømmer trær ind i kabelen, d. v. s. hvor den
» suger «.
En tredje art av jordstrømme utgjør telegrafstrøm
mer. Disse er dog saa svake at de i almindelighet
ikke kan tilskrives nogen korroderende virkning paa
kabler og rørledninger. Der bestaar videre en meget stor meningsforskjel
om hvor langt en kabel maa fjernes fra skinnerne for
en sporvei eller lignende for ikke længere at være
Som en fjerde og sidste art av jordstrømme har
man hvad i fagliteraturen er kaldt jordutjevnings-
ELEKTROTEKNISK TIDSSKRIFT
157
