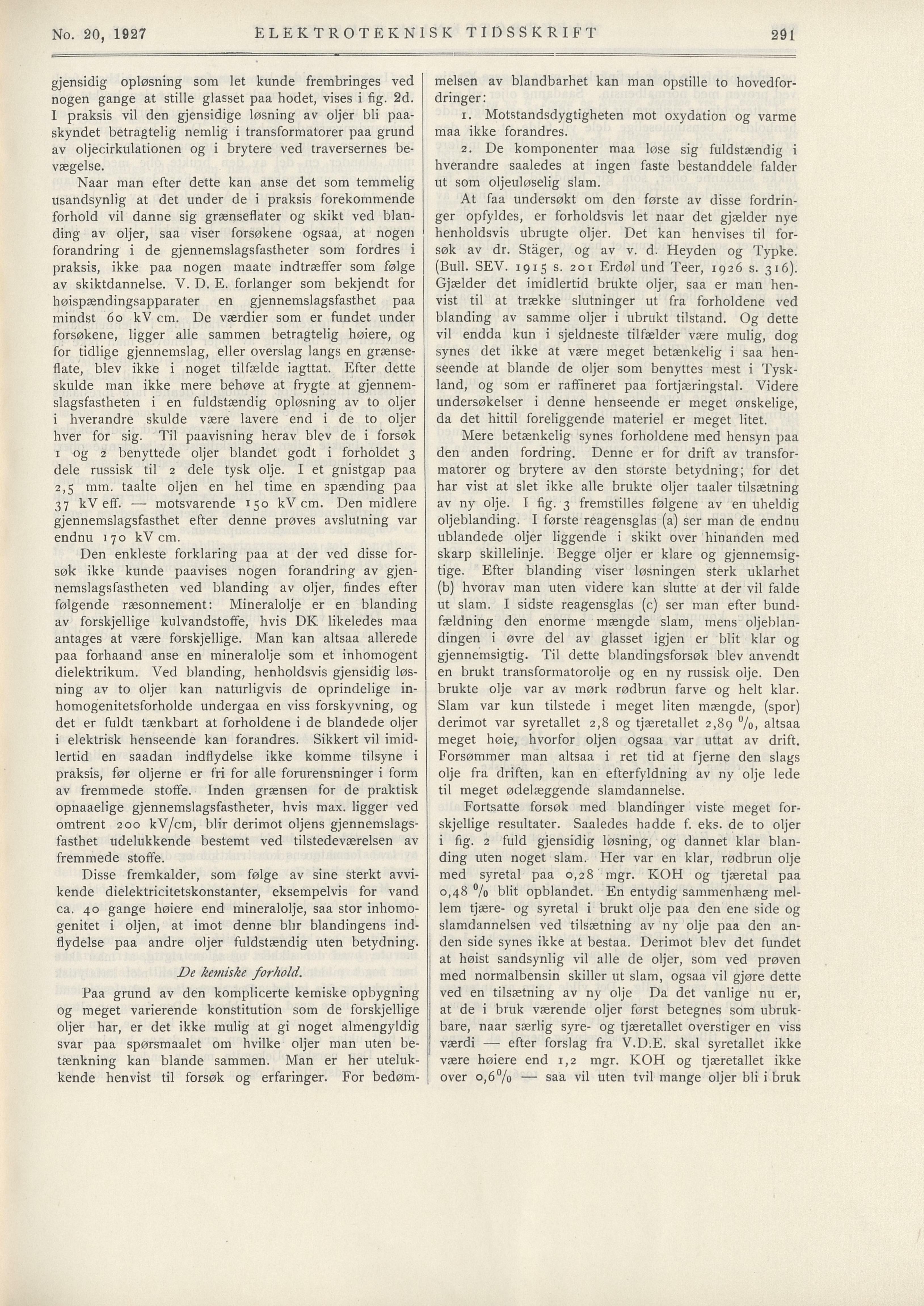

Full resolution (JPEG) - On this page / på denna sida - No. 20. 15. juli 1927 - Sider ...
<< prev. page << föreg. sida << >> nästa sida >> next page >>
Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.
De kemiske forhold.
ELEKTROTEKNISK TIDSSKRIFT
No. 20, 1927
meisen av blandbarhet kan man opstille to hovedfor
dringer:
gjensidig opløsning som let kunde frembringes ved
nogen gange at stille glasset paa hodet, vises i fig. 2d.
I praksis vil den gjensidige løsning av oljer bli paa
skyndet betragtelig nemlig i transformatorer paa grund
av oljecirkulationen og i brytere ved traversernes be
vægelse.
1. Motstandsdygtigheten mot oxydation og varme
maa ikke forandres.
2. De komponenter maa løse sig fuldstændig i
hverandre saaledes at ingen faste bestanddele falder
ut som oljeuløselig slam.
Naar man efter dette kan anse det som temmelig
usandsynlig at det under de i praksis forekommende
forhold vil danne sig grænseflater og skikt ved blan
ding av oljer, saa viser forsøkene ogsaa, at nogen
forandring i de gjennemslagsfastheter som fordres i
praksis, ikke paa nogen maate indtræffer som følge
av skiktdannelse. V. D. E. forlanger som bekjendt for
høispændingsapparater en gjennemslagsfasthet paa
mindst 60 kV cm. De værdier som er fundet under
forsøkene, ligger alle sammen betragtelig høiere, og
for tidlige gjennemslag, eller overslag langs en grænse
flate, blev ikke i noget tilfælde iagttat. Efter dette
skulde man ikke mere behøve at frygte at gjennem
slagsfastheten i en fuldstændig opløsning av to oljer
i hverandre skulde være lavere end i de to oljer
hver for sig. Til paavisning herav blev de i forsøk
1 og 2 benyttede oljer blandet godt i forholdet 3
dele russisk til 2 dele tysk olje. I et gnistgap paa
2,5 mm. taalte oljen en hel time en spænding paa
37 kV eff. — motsvarende 150 kV cm. Den midlere
gjennemslagsfasthet efter denne prøves avslutning var
endnu 170 kV cm.
At faa undersøkt om den første av disse fordrin
ger opfyldes, er forholdsvis let naar det gjælder nye
henholdsvis ubrugte oljer. Det kan henvises til for
søk av dr. Stäger, og av v. d. Heyden og Typke.
(Bull. SEV. 1915 s. 2ot Erdøl und Teer, 1926 s. 316).
Gjælder det imidlertid brukte oljer, saa er man hen
vist til at trække slutninger ut fra forholdene ved
blanding av samme oljer i ubrukt tilstand. Og dette
vil endda kun i sjeldneste tilfælder være mulig, dog
synes det ikke at være meget betænkelig i saa hen
seende at blande de oljer som benyttes mest i Tysk
land, og som er raffineret paa fortjæringstal. Videre
undersøkelser i denne henseende er meget ønskelige,
da det hittil foreliggende materiel er meget litet.
Mere betænkelig synes forholdene med hensyn paa
den anden fordring. Denne er for drift av transfor
matorer og brytere av den største betydning; for det
har vist at slet ikke alle brukte oljer taaler tilsætning
av ny olje. I fig. 3 fremstilles følgene av en uheldig
oljeblanding. I første reagensglas (a) ser man de endnu
ublandede oljer liggende i skikt over hinanden med
skarp skillelinje. Begge oljer er klare og gjennemsig
tige. Efter blanding viser løsningen sterk uklarhet
(b) hvorav man uten videre kan slutte at der vil falde
ut slam. I sidste reagensglas (c) ser man efter bund
fældning den enorme mængde slam, mens oljeblan
dingen i øvre del av glasset igjen er blit klar og
gjennemsigtig. Til dette blandingsforsøk blev anvendt
en brukt transformatorolje og en ny russisk olje. Den
brukte olje var av mørk rødbrun farve og helt klar.
Slam var kun tilstede i meget liten mængde, (spor)
derimot var syretallet 2,8 og tjæretallet 2,89 %, altsaa
meget høie, hvorfor oljen ogsaa var uttat av drift.
Forsømmer man altsaa i ret tid at fjerne den slags
olje fra driften, kan en efterfyldning av ny olje lede
til meget ødelæggende slamdannelse.
Den enkleste forklaring paa at der ved disse for
søk ikke kunde paavises nogen forandring av gjen
nemslagsfastheten ved blanding av oljer, findes efter
følgende ræsonnement; Mineralolje er en blanding
av forskjellige kulvandstoffe, hvis DK likeledes maa
antages at være forskjellige. Man kan altsaa allerede
paa forhaand anse en mineralolje som et inhomogent
dielektrikum. Yed blanding, henholdsvis gjensidig løs
ning av to oljer kan naturligvis de oprindelige in
homogenitetsforholde undergaa en viss forskyvning, og
det er fuldt tænkbart at forholdene i de blandede oljer
i elektrisk henseende kan forandres. Sikkert vil imid
lertid en saadan indflydelse ikke komme tilsyne i
praksis, før oljerne er fri for alle forurensninger i form
av fremmede stoffe. Inden grænsen for de praktisk
opnaaelige gjennemslagsfastheter, hvis max. ligger ved
omtrent 200 kV/cm, blir derimot oljens gjennemslags
fasthet udelukkende bestemt ved tilstedeværelsen av
fremmede stoffe.
Fortsatte forsøk med blandinger viste meget for
skjellige resultater. Saaledes hadde f. eks. de to oljer
i fig. 2 fuld gjensidig løsning, og dannet klar blan
ding uten noget slam. Her var en klar, rødbrun olje
med syretal paa 0,28 mgr. KOH og tjæretal paa
0,48 % blit opblandet. En entydig sammenhæng mel
lem tjære- og syretal i brukt olje paa den ene side og
slamdannelsen ved tilsætning av ny olje paa den an
den side synes ikke at bestaa. Derimot blev det fundet
at høist sandsynlig vil alle de oljer, som ved prøven
med normalbensin skiller ut slam, ogsaa vil gjøre dette
ved en tilsætning av ny olje Da det vanlige nu er,
at de i bruk værende oljer først betegnes som ubruk
bare, naar særlig syre- og tjæretallet overstiger en viss
værdi — efter forslag fra V.D.E. skal syretallet ikke
være høiere end 1,2 mgr. KOH og tjæretallet ikke
over 0,6% — saa vil uten tvil mange oljer bli i bruk
Disse fremkalder, som følge av sine sterkt avvi
kende dielektricitetskonstanter, eksempelvis for vand
ca. 40 gange høiere end mineralolje, saa stor inhomo
genitet i oljen, at imot denne bhr blandingens ind
flydelse paa andre oljer fuldstændig uten betydning.
Paa grund av den komplicerte kemiske opbygning
og meget varierende konstitution som de forskjellige
oljer har, er det ikke mulig at gi noget almengyldig
svar paa spørsmaalet om hvilke oljer man uten be
tænkning kan blande sammen. Man er her uteluk
kende henvist til forsøk og erfaringer. For bedøm
291
