(Forts.

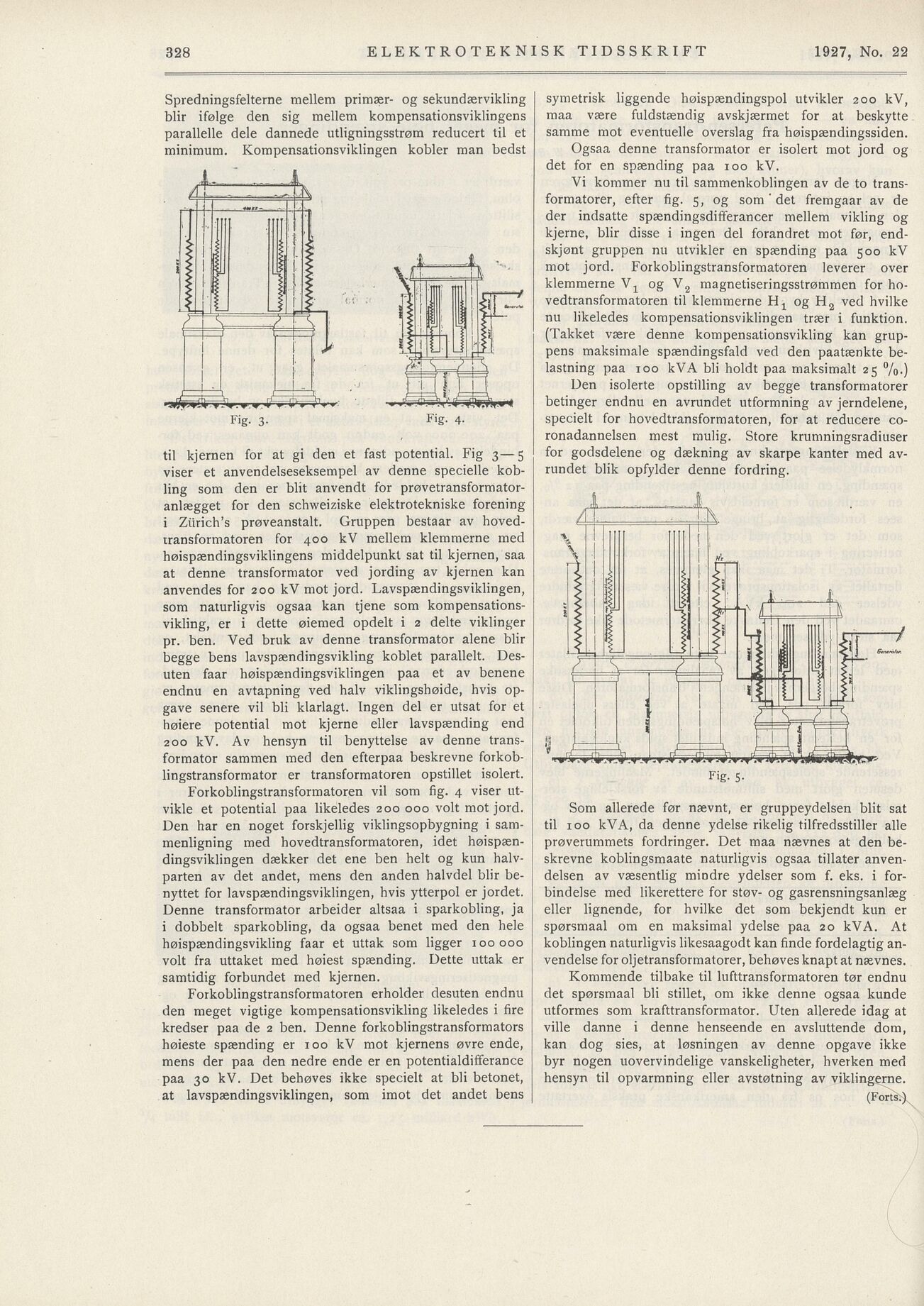

ELEKTROTEKNISK TIDSSKRIFT 1927, No. 22
symetrisk liggende høispændingspol utvikler 200 kV,
maa være fuldstændig avskjærmet for at beskytte
samme mot eventuelle overslag fra høispændingssiden.
Spredningsfelterne mellem primær- og sekundærvikling
blir ifølge den sig mellem kompensationsviklingens
parallelle dele dannede utligningsstrøm reducert til et
minimum, Kompensationsviklingen kobler man bedst Ogsaa denne transformator er isolert mot jord og
det for en spænding paa 100 kV.
Vi kommer nu til sammenkoblingen av de to trans
formatorer, efter fig. 5, og som ’ det fremgaar av de
der indsatte spændingsdifferancer mellem vikling og
kjerne, blir disse i ingen del forandret mot før, end
skjønt gruppen nu utvikler en spænding paa 500 kV
mot jord. Forkoblingstransformatoren leverer over
klemmerne V1 og V 2 raagnetiseringsstrømmen for ho
vedtransformatoren til klemmerne og H 2 ved hvilke
nu likeledes kompensationsviklingen trær i funktion.
(Takket være denne kompensationsvikling kan grup
pens maksimale spændingsfald ved den paatænkte be
lastning paa 100 kVA bli holdt paa maksimalt 25 %.)
Den isolerte opstilling av begge transformatorer
betinger endnu en avrundet utformning av jerndelene,
specielt for hovedtransformatoren, for at reducere co
ronadannelsen mest mulig. Store krumningsradiuser
for godsdelene og dækning av skarpe kanter med av
rundet blik opfylder denne fordring.
til kjernen for at gi den et fast potential. Fig 3—5
viser et anvendelseseksempel av denne specielle kob
ling som den er blit anvendt for prøvetransforraator
anlægget for den schweiziske elektrotekniske förening
i Ziirich’s prøveanstalt. Gruppen bestaar av hoved
iransformatoren for 400 kV mellem klemraerne med
høispændingsviklingens middelpunkt sat til kjernen, saa
at denne transformator ved jording av kjernen kan
anvendes for 200 kV mot jord. Lavspændingsviklingen,
som naturligvis ogsaa kan tjene som kompensations
vikling, er i dette øiemed opdelt i 2 delte viklinger
pr. ben. Ved bruk av denne transformator alene blir
begge bens lavspændingsvikling koblet parallelt. Des
uten faar høispændingsviklingen paa et av benene
endnu en avtapning ved halv viklingshøide, hvis op
gave senere vil bli klarlagt. Ingen del er utsat for et
høiere potential mot kjerne eller lavspænding end
200 kV. Av hensyn til benyttelse av denne trans
formator sammen med den efterpaa beskrevne forkob
lingstransformator er transformatoren opstillet isolert.
Forkoblingstransformatoren vil som fig. 4 viser ut
vikle et potential paa likeledes 200 000 volt mot jord.
Den har en noget forskjellig viklingsopbygning i sam
menligning med hovedtransformatoren, idet høispæn
dingsviklingen dækker det ene ben helt og kun halv
parten av det andet, mens den anden halvdel blir be
nyttet for lavspændingsviklingen, hvis ytterpol er jordet.
Denne transformator arbeider altsaa i sparkobling, ja
i dobbelt sparkobling, da ogsaa benet med den hele
høispændingsvikling faar et uttak som ligger 100000
volt fra uttaket med høiest spænding. Dette uttak er
samtidig forbundet med kjernen.
Som allerede før nævnt, er gruppeydelsen blit sat
til 100 kVA, da denne ydelse rikelig tilfredsstiller alle
prøverummets fordringer. Det maa nævnes at den be
skrevne koblingsmaate naturligvis ogsaa tillåter anven
delsen av væsentlig mindre ydelser som f. eks, i for
bindelse med likerettere for støv- og gasrensningsanlæg
eller lignende, for hvilke det som bekjendt kun er
spørsmaal om en maksimal ydelse paa 20 kVA. At
koblingen naturligvis likesaagodt kan finde fordelagtig an
vendelse for oljetransformatorer, behøves knapt at nævnes.
Kommende tilbake til lufttransformatoren tør endnu
det spørsmaal bli stillet, om ikke denne ogsaa kunde
utformes som krafttransformator. Uten allerede idag at
ville danne i denne henseende en avsluttende dom,
kan dog sies, at løsningen av denne opgave ikke
byr nogen uovervindelige vanskeligheter, hverken med
hensyn til opvarmning eller avstøtning av viklingerne.
Forkoblingstransformatoren erholder clesuten endnu
den meget vigtige kompensationsvikling likeledes i fire
kredser paa de 2 ben. Denne forkoblingstransformators
høieste spænding er 100 kV mot kjernens øvre ende,
mens der paa den nedre ende er en potentialdifferance
paa 30 kV. Det behøves ikke specielt at bli betonet,
at lavspændingsviklingen, som imot det andet bens
Fig- 3- Fig. 4.
Fig- 5-
328
f~r’
Å—*—“4t^
’ r r , "rr r
\ 1 ji
| i j
« W* ’vr-V7vy
