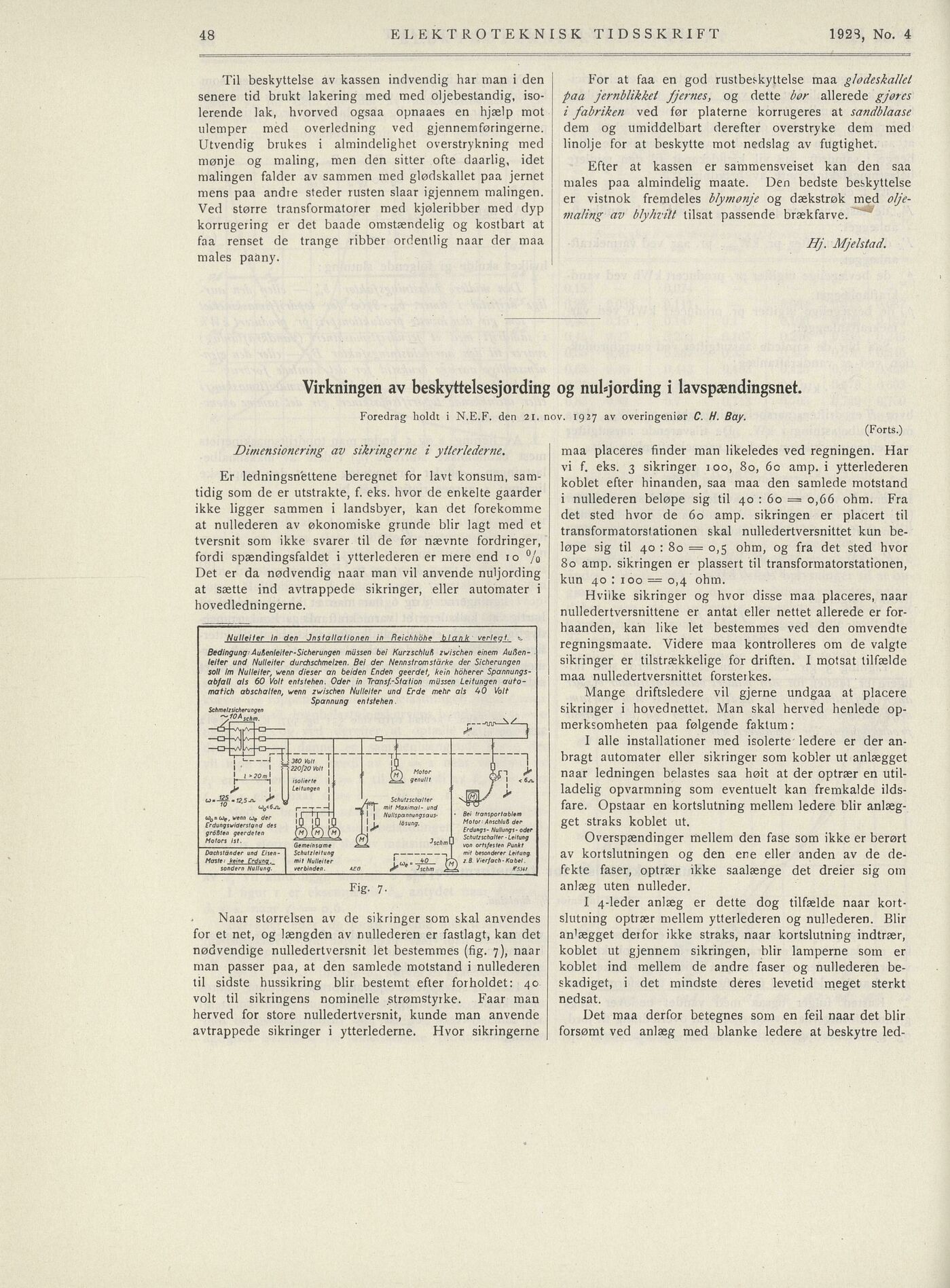

Full resolution (JPEG) - On this page / på denna sida - No. 4. 5. februar 1928 - Sider ...
<< prev. page << föreg. sida << >> nästa sida >> next page >>
Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.
Hj. Mjelstad.
Virkningen av beskyttelsesjording og nuljording i lavspændingsnet.
Foredrag holdt i N.E.F. den 21 nov. 1927 av overingeniør C. H. Bay.
(Forts.)
Dimensionering av sikringerne i ytierlederne.
ELEKTROTEKNISK TIDSSKRIFT 1928, No. 4
For at faa en god rustbeskyttelse maa glødeskallet
paa jernblikket fjernes, og dette bør allerede gjøres
i fabriken ved før platerne korrugeres at sandblaase
dem og umiddelbart derefter overstryke dem med
linolje for at beskytte mot nedslag av fugtighet.
Til beskyttelse av kassen indvendig har man i den
senere tid brukt lakering med med oljebestandig, iso
lerende lak, hvorved ogsaa opnaaes en hjælp mot
ulemper med överledning ved gjennemføringerne.
Utvendig brukes i almindelighet overstrykning med
mønje og maling, men den sitter ofte daarlig, idet
malingen falder av sammen med glødskallet paa jernet
mens paa andie steder rusten slaar igjennem malingen.
Ved større transformatorer med kjøleribber med dyp
korrugering er det baade omstændelig og kostbart at
faa renset de trange ribber ordentlig naar der maa
males paany.
Efter at kassen er sammensveiset kan den saa
males paa almindelig maate. Den bedste beskyttelse
er vistnok fremdeles blymønje og dækstrøk med olje
maling av blyhvitt tilsat passende brækfarve.
maa placeres finder man likeledes ved regningen. Har
vi f. eks. 3 sikringer 100, 80, 60 amp. i ytterlederen
koblet efter hinanden, saa maa den samlede motstand
i nullederen beløpe sig til 40:60 = 0,66 ohm, Fra
det sted hvor de 60 amp. sikringen er placert til
transformatorstationen skal nulledertversnittet kun be
løpe sig til 40:80 = 0,5 ohm, og fra det sted hvor
80 amp. sikringen er plassert til transformatorstationen,
kun 40 : 100 = 0,4 ohm.
Er ledningsnettene beregnet for lavt konsum, sam
tidig som de er utstrakte, f. eks. hvor de enkelte gaarder
ikke ligger sammen i landsbyer, kan det forekomme
at nullederen av økonomiske grunde blir lagt med et
tversnit som ikke svarer til de før nævnte fordringer,
fordi spændingsfaldet i ytterlederen er mere end ro %
Det er da nødvendig naar man vil anvende nuljording
at sætte ind avtrappede sikringer, eller automater i
hovedledningerne.
Hviike sikringer og hvor disse raaa placeres, naar
nulledertversnittene er antat eller nettet allerede er for
haanden, kan like let bestemmes ved den omvendte
regningsmaate. Videre maa kontrolleres om de valgte
sikringer er tilstrækkelige for driften. I motsat tilfælde
maa nulledertversnittet forsterkes.
Mange driftsledere vil gjerne undgaa at placere
sikringer i hoved nettet. Man skal herved henlede op
merksomheten paa følgende faktum:
I alle installationer med isolerte ledere er der an
bragt automater eller sikringer som kobler ut anlægget
naar ledningen belästes saa høit at der optrær en util
ladelig opvarmning som eventuelt kan fremkalde ilds
fare. Opstaar en kortslutning mellem ledere blir anlæg
get straks koblet ut.
Overspændinger mellem den fase som ikke er berørt
av kortslutningen og den ene eller anden av de de
fekte faser, optrær ikke saalænge det dreier sig om
anlæg uten nulleder.
I 4-leder anlæg er dette dog tilfælde naar kort
slutning optrær mellem ytterlederen og nullederen. Blir
derfor ikke straks, naar kortslutning indtrær,
koblet ut gjennera sikringen, blir lamperne som er
koblet ind mellem de andre faser og nullederen be
skadiget, i det mindste deres levetid meget sterkt
nedsat.
Naar størrelsen av de sikringer som skal anvendes
for et net, og længden av nullederen er fastlagt, kan det
nødvendige nulledertversnit let bestemraes (fig. 7), naar
man passer paa, at den samlede motstand i nullederen
til sidste hussikring blir bestemt efter forholdet: 40
volt til sikringens nominelle strømstyrke. Faar man
herved for store nulledertversnit, kunde man anvende
avtrappede sikringer i ytterlederne. Hvor sikringerne
Det maa derfor betegnes som en feil naar det blir
forsømt ved anlæg med blanke ledere at beskytre led-
Fig. 7.
Nulleiter in den Jnslallationen in Reichhohe blank vertegl.
Bedingang Auf,enleHer-Sicherungen miissen bei Kurzschluf, zwischen einem AuHen
leller und Nulleiter durchschmelzen. Bei der Nennstromstärke der Sicherungen
soll Im Nulleiter, wenn dieser an beiden Enden geerdet, kein höherer Spannungs
ab/all als 60 Volt enlslehen. Oder in Transf.-Slalion milssen Leilungen auto
matich abschalten, wenn zwischen Nulleiter und Erde mehr als 40 Volt
Spannung en tstehen .
Schmel/slcherungen
r—
A, |A— Jr* *
D-V\ /V- -TJ 1 r r *
1 ’——J TJjrø Von T Tn JT
I$) Sri >
f* 1 isolierte |,; A-A. genullt I < 6-a.
y | Llilongen | =. J L
W-A2å. 12,5 jo y W / Schotischalter
u0<6j\j , -r I ’1° mit Maximal- und
.. ... ,, H.r I f lT I" I I Nullspannungsaus• • Bei transporlablem
føomwtortond dr, 1Ö IQ (j L. «»»». Motor: An,chloti drr
gramen grrrdrtrn (m) (m) fi) Erda^,- No tong,, oder
Motor, l„. « Jscftm n Scl,a,z,chall.r-U„ong
IGememsame scnmy von orfifeS ten Punkt
Schutzleltung , —, I mit besonderer Leifung.
mit Nulleiter ! _ 40 KS z.B. Vierfach- Kabel.
verbinden. AE> Jschm >-1-4. Ksw
48
