ELEKTROTEKNISK TIDSSKRIFT
No. 7, 1928

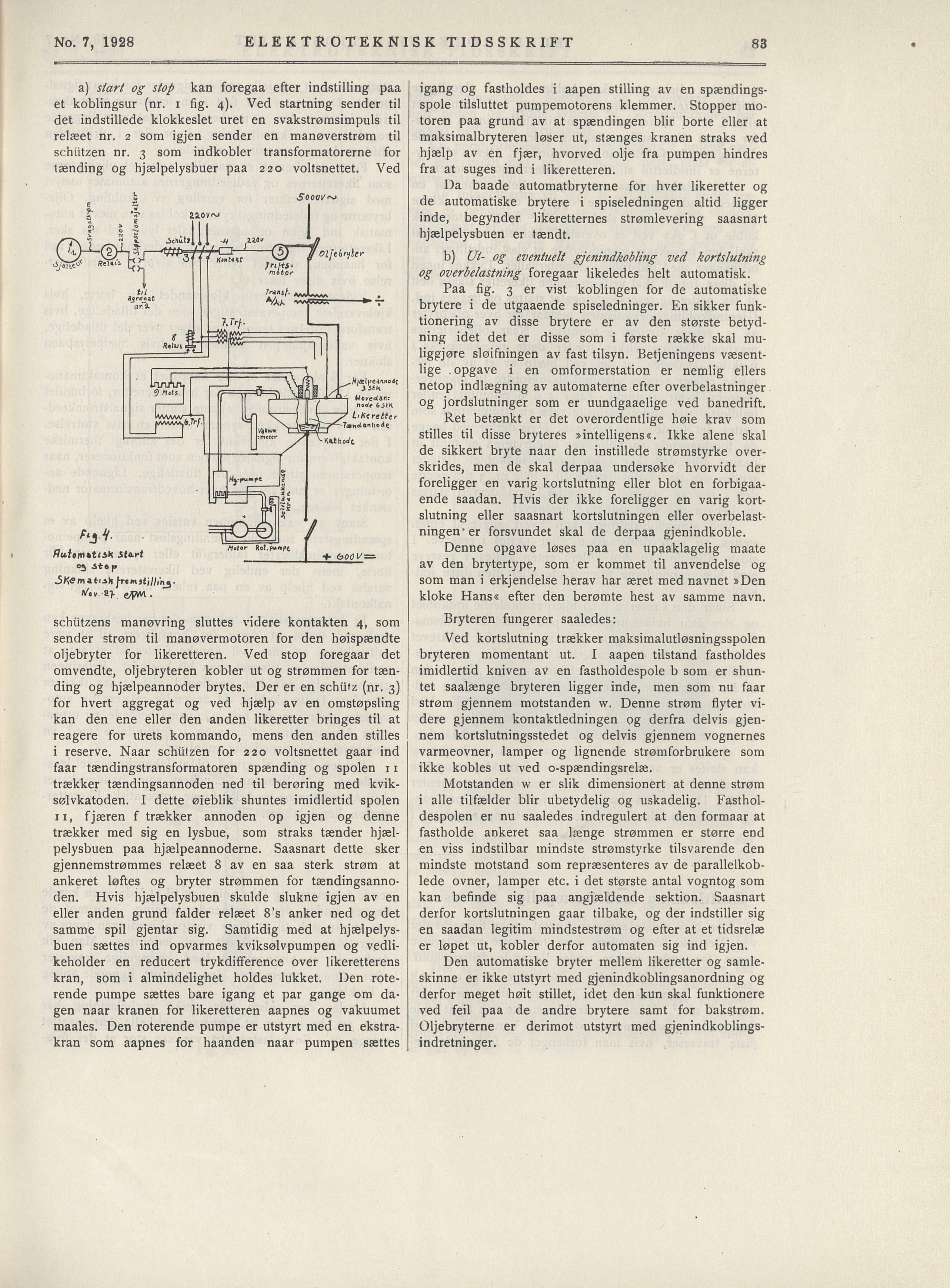

a) start og stop kan foregaa efter indstilling paa
et koblingsur (nr. 1 fig. 4). Ved startning sender til
det indstillede klokkeslet uret en svakstrømsimpuls til
relæet nr. 2 som igjen sender en manøverstrøm til
schiitzen nr. 3 som indkobler transformatorerne for
tænding og hjælpelysbuer paa 220 voltsnettet. Ved
igang og fastholdes i aapen stilling av en spændings
spole tilsluttet pumpemotorens klemmer. Stopper mo
toren paa grund av at spændingen blir borte eller at
maksimalbryteren løser ut, stænges kranen straks ved
hjælp av en fjær, hvorved olje fra pumpen hindres
fra at suges ind i likeretteren.
Da baade automatbryterne for hver likeretter og
de automatiske brytere i spiseledningen altid ligger
inde, begynder likeretternes strømlevering saasnart
hjælpelysbuen er tændt.
b) Ut- og eventuelt gjenindkobling ved kortslutning
og overbelastning foregaar likeledes helt automatisk.
Paa fig. 3 er vist koblingen for de automatiske
brytere i de utgaaende spiseledninger. En sikker funk
tionering av disse brytere er av den største betyd
ning idet det er disse som i første række skal mu
liggjøre sløifningen av fast tilsyn. Betjeningens væsent
lige .opgave i en omforraerstation er nemlig ellers
netop indlægning av autoraaterne efter overbelastninger
og jordslutninger som er uundgaaelige ved banedrift.
Ret betænkt er det overordentlige høie krav som
stilles til disse bryteres »intelligens». Ikke alene skal
de sikkert bryte naar den instillede strømstyrke over
skrides, men de skal derpaa undersøke hvorvidt der
föreligger en varig kortslutning eller blot en forbigaa
ende saadan. Hvis der ikke föreligger en varig kort
slutning eller saasnart kortslutningen eller överbelast
ningen’er forsvundet skal de derpaa gjenindkoble.
Denne opgave løses paa en upaaklagelig maate
av den brytertype, som er kommet til anvendelse og
som man i erkjendelse herav har æret med navnet »Den
kloke Hans« efter den berømte hest av samme navn.
schiitzens manøvring sluttes videre kontakten 4, som
sender strøm til manøvermotoren for den høispændte
oljebryter for likeretteren. Ved stop foregaar det
omvendte, oljebryteren kobler ut og strømmen for tæn
ding og hjælpeannoder brytes. Der er en schtbz (nr. 3)
for hvert aggregat og ved hjælp av en omstøpsling
kan den ene eller den anden likeretter bringes til at
reagere for urets kommando, mens den anden stilles
i reserve. Naar schiilzen for 220 voltsnettet gaar ind
faar tændingstransformatoren spænding og spolen 11
trækker tændingsannoden ned til berøring med kvik
sølvkatoden. I dette øieblik shuntes imidlertid spolen
11, fjæren f trækker annoden Op igjen og denne
trækker med sig en lysbue, som straks tænder hjæl
pelysbuen paa hjælpeannoderne. Saasnart dette sker
gjennemstrømmes relæet 8 av en saa sterk strøm at
ankeret løftes og bryter strømmen for tændingsanno
den. Hvis hjælpelysbuen skulde slukne igjen av en
eller anden grund falder relæet 8’s anker ned og det
samme spil gjentar sig. Samtidig med at hjælpelys
buen sættes ind opvarmes kviksølvpumpen og vedli
keholder en reducert trykdifference over likeretterens
kran, som i almindelighet holdes lukket. Den rote
rende pumpe sættes bare igang et par gange om da
gen naar kranen for likeretteren aapnes og vakuumet
maales. Den roterende pumpe er utstyrt med en ekstra
kran som aapnes for haanden naar pumpen sættes
Ved kortslutning trækker maksimalutløsningsspolen
bryteren momentant ut, I aapen tilstand fastholdes
imidlertid kniven av en fastholdespole b som er shun
tet saalænge bryteren ligger inde, men som nu faar
strøm gjennem motstanden w. Denne strøm flyter vi
dere gjennem kontaktledningen og derfrå delvis gjen
nem kortslutningsstedet og delvis gjennem vognernes
varmeovner, lamper og lignende strømforbrukere som
ikke kobles ut ved o-spændingsrelæ.
Motstanden w er slik dimensionert at denne strøm
i alle tilfælder blir ubetydelig og uskadelig. Fasthol
despolen er nu saaledes indregulert at den formaar at
fastholde ankeret saa længe strømmen er større end
en viss indstilbar mindste strømstyrke tilsvarende den
mindste motstand som repræsenteres av de parallelkob
lede ovner, lamper etc. i det største antal vogntog som
kan befinde sig paa angjældende sektion. Saasnart
derfor kortslutningen gaar tilbake, og der indstiller sig
en saadan legitim mindstestrøm og efter at et tidsrelæ
er løpet ut, kobler derfor automaten sig ind igjen.
Den automatiske bryter mellera likeretter og samle
skinne er ikke utstyrt med gjenindkoblingsanordning og
derfor meget høit stillet, idet den kun skal funktionere
ved feil paa de andre brytere samt for bakstrøm,
Oljebryterne er derimot utstyrt med gjenindkoblings
indretninger.
Bryteren fungerer saaledes:
/rcmst/i/inj
r/av.zi e^wi.
83
b Sooav<^>
X ’f aaoi/fo
J ’ ’j motor
•>Hk’ Sf’s»— -
.i,.|- " ~~|
tvjm, ! ,—I ~ =i\\jh. ’•*’*,‘CJ"”*
9 “‘ nr «ib....
| II f | nodt 63éK
lwAw-771 iyi \ / Likeretter
1—ifcÄ/- v.,..XSÄ^T-"<ia’"’ode
: meier ~P^TKithoJt
BSt
é
/
- Afofor Rot. pumpe
HutcmitlS* itArt j + &OOV
03 ite p
