17*360
= 1950 timer.
rc
-*2
J*sin xdx =—- cos X2 -]- cos xi
*1
Betegnes disse punkter med og x-2 faaes

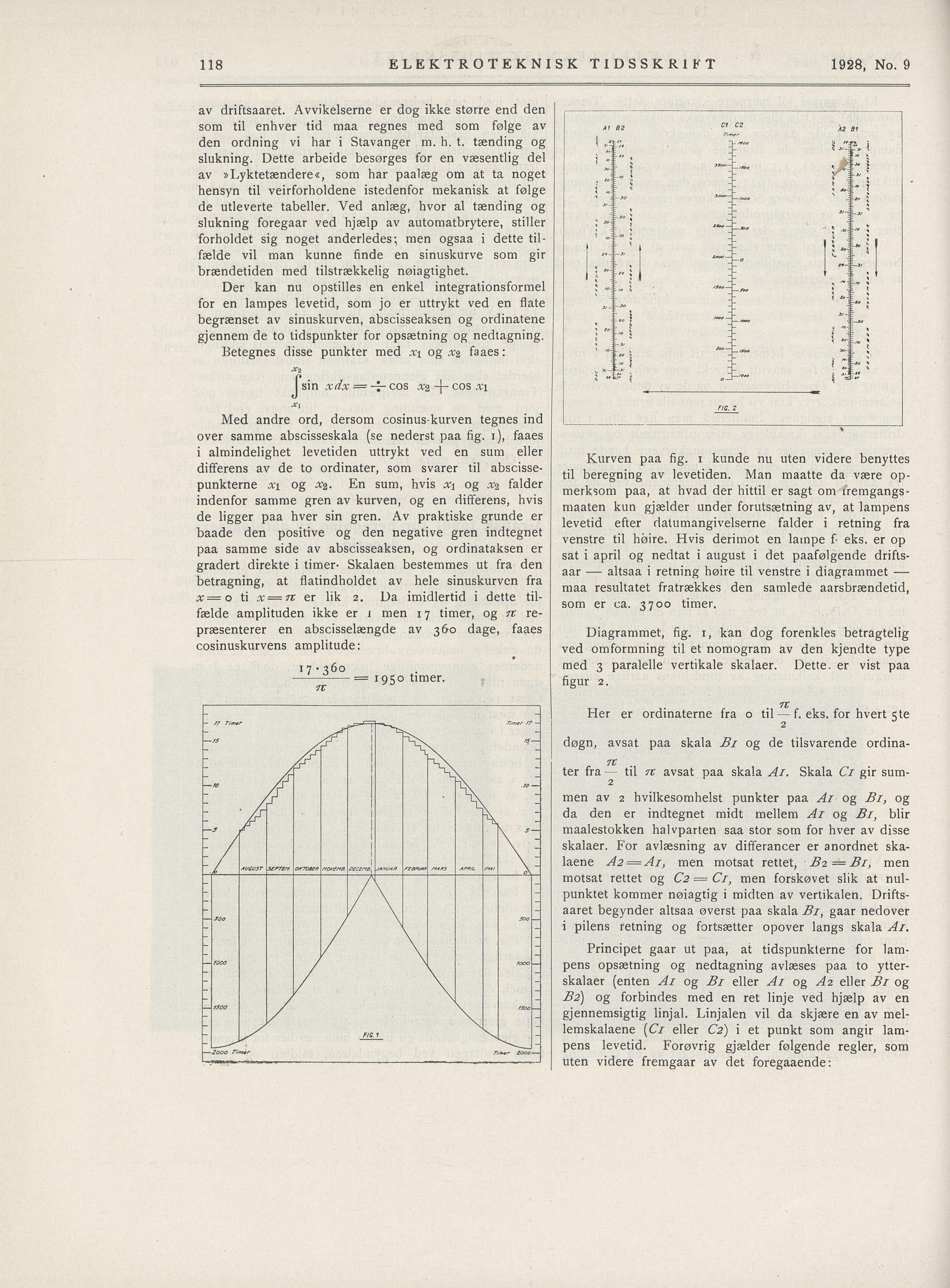

ELEKTROTEKNISK TIDSSKRIFT 1928, No. 9
av driftsaaret. Avvikelserne er dog ikke større end den
som til enhver tid maa regnes med som følge av
den ordning vi har i Stavanger m. h. t. tænding og
slukning. Dette arbeide besørges for en væsentlig del
av »Lyktetændere«, som har paalæg om at ta noget
hensyn til veirforholdene istedenfor mekanisk at følge
de utleverte tabeller. Ved anlæg, hvor al tænding og
slukning foregaar ved hjælp av automatbrytere, stiller
forholdet sig noget anderledes; men ogsaa i dette til
fælde vil man kunne finde en sinuskurve som gir
brændetiden med tilstrækkelig nøiaglighet.
Der kan nu opstilles en enkel integrationsformel
for en lampes levetid, som jo er uttrykt ved en flate
begrænset av sinuskurven, abscisseaksen og ordinatene
gjennem de to tidspunkter for opsætning og nedtagning.
Med andre ord, dersom cosinus-kurven tegnes ind
over samme abscisseskala (se nederst paa fig. 1), faaes
i almindelighet levetiden uttrykt ved en sum eller
differens av de to ordinater, som svarer til abscisse
punkterne x\ og x%. En sum, hvis x\ og x% falder
indenfor samme gren av kurven, og en differens, hvis
de ligger paa hver sin gren. Av praktiske grunde er
baade den positive og den negative gren indtegnet
paa samme side av abscisseaksen, og ordinataksen er
gradert direkte i timer- Skalaen bestemmes ut fra den
betragning, at flatindholdet av hele sinuskurvcn fra
x=o ti x—rt er lik 2. Da imidlertid i dette til
fælde amplituden ikke er j men 17 timer, og rc re
præsenterer en abscisselængde av 360 dage, faaes
cosinuskurvens amplitude:
Kurven paa fig. 1 kunde nu uten videre benyttes
til beregning av levetiden. Man maatte da være op
merksom paa, at hvad der hittil er sagt om iremgangs
maaten kun gjælder under forutsætning av, at lampens
levetid efter datumangivelserne falder i retning fra
venstre til høire. Hvis derimot en lampe f- eks. er op
sat i april og nedtat i august i det paafølgende drifts
aar — altsaa i retning høire til venstre i diagrammet —
maa resultatet fratrækkes den samlede aarsbrændetid,
som er ca. 3700 timer.
Diagrammet, fig, 1, kan dog forenkles betragtelig
ved omformning til et nomogram av den kjendte type
med 3 paralelle vertikale skalaer. Dette, er vist paa
figur 2.
7T
Her er ordinaterne fra o til —f. eks. for hvert ste
2
døgn, avsat paa skala Bi og de tilsvarende ordina-
TC .
ter fra til rc avsat paa skala Ai. Skala Ci gir sum
2
men av 2 hvilkesomhelst punkter paa Ai og Bi, og
da den er indtegnet midt mellem Ai og Bi, blir
maalestokken halvparten saa stor som for hver av disse
skalaer. For avlæsning av differancer er anordnet ska
laene A2 = Ai, men motsat rettet, B2—B1, men
motsat rettet og C2 = Ci, men forskøvet slik at nul
punktet kommer nøiagtig i midten av vertikalen. Drifts
aaret begynder altsaa øverst paa skala Bi, gaar nedover
i pilens retning og fortsætter opover langs skala Ai.
Principet gaar ut paa, at tidspunkterne for lam
pens opsætning og nedtagning avlæses paa to ytter
skalaer (enten Ai og Bi eller Ai og A2 eller Bi og
B2) og forbindes med en ret linje ved hjælp av en
gjennemsigtig linjal. Linjalen vil da skjære en av mel
lemskalaene (Ci eller C2) iet punkt som angir lam
pens levetid. Forøvrig gjælder følgende regler, som
uten videre fremgaar av det foregaaende:
118
Al B2 CZ Ai B1
’ »4- | 35°°~~sn>o * J
? H * lt* • 5
l /0 l L« J I- J j
L * * ;L t
-~ >1 lo~- 1 *
”-: ’-3/ **cc—~ Jh
3, 30 -I v/° *
* J /oiHö
* : \_ 3t ** I" x •»HL» *
I :- I ;
* J ? «>*• I JÆ"
r/g. 2
%
— /7 T/m»r —j- —» T/mer /7 —
— K I ’° —
m_ I JKi
/ AOCI/3T 5SPT£rf (VTTOStft rtOPSSfS JA/ri/A* PPOPiAP STAM APP/L PfA/ \
— SOO SCO —
— f000 /OOO —
— fSOO / \. /Soo —
F/C.1
—2OOO //’/nir T/mtf 2000—
