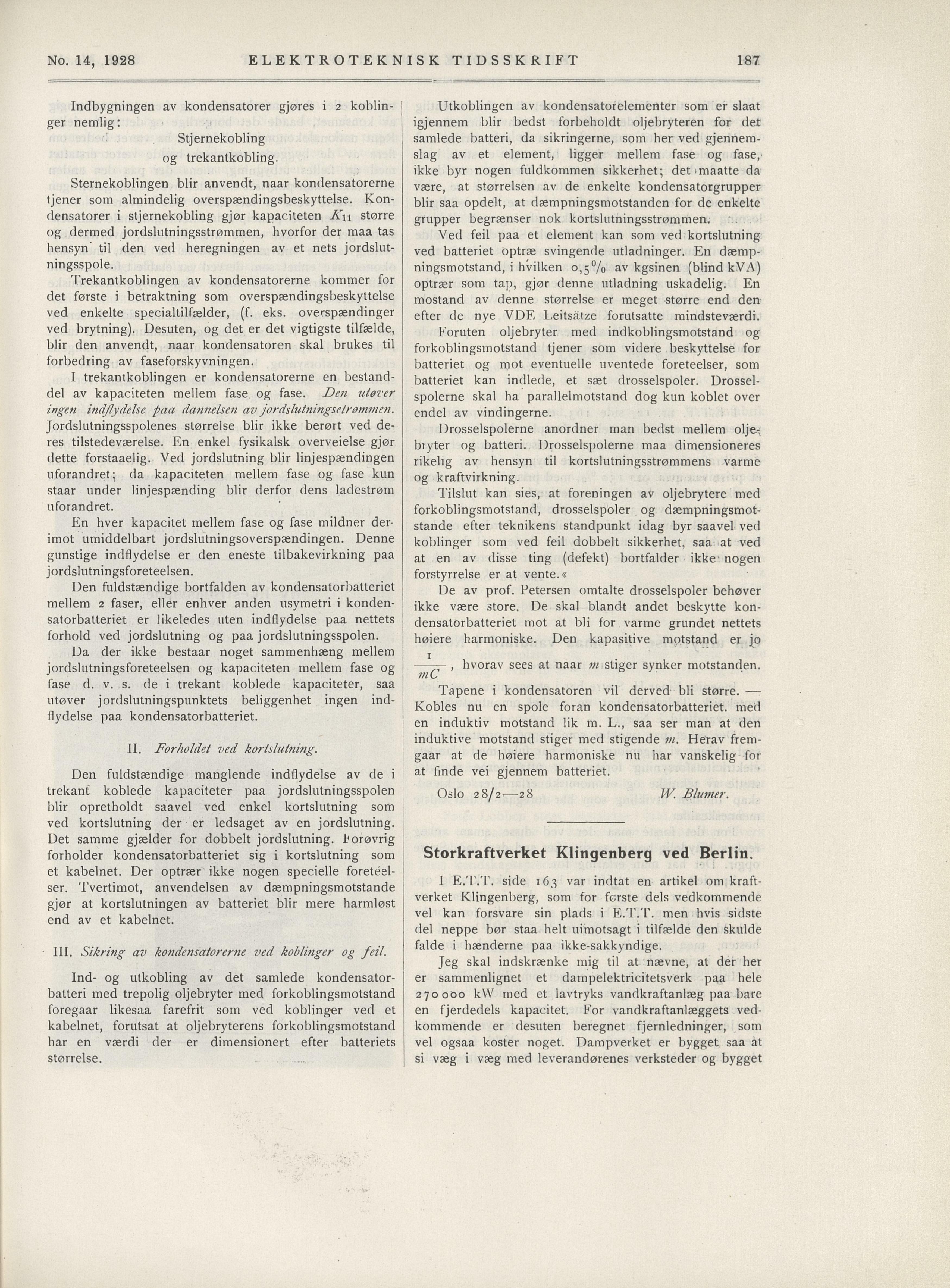

Oslo 28/2 —28 W. Blurner.
Indbygningen av kondensatorer gjøres i 2 koblin-
ger nemlig:
Stjernekobling
og trekantkobling.
II. Forholdet ved kortsluttmig.
No. 14, 1928 ELEKTROTEKNISK TIDSSKRIFT
Utkoblingen av kondensatorelementer som er slaat
igjennem blir bedst forbeholdt oljebryteren for det
samlede batteri, da sikringerne, som her ved gjennera
slag av et element, ligger mellem fase og fase,
ikke byr nogen fuldkommen sikkerhet; det maatte da
være, at størrelsen av de enkelte kondensatorgrupper
blir saa opdelt, at dæmpningsmotstanden for de enkelte
grupper begrænser nok kortslutningsstrømmen.
Sternekoblingen blir anvendt, naar kondensatorerne
tjener som almindelig overspændingsbeskyttelse. Kon
densatorer i stjernekobling gjør kapaciteten K\\ større
og dermed jordslutningsstrømmen, hvorfor der maa tas
hensyn’ til den ved heregningen av et nets jordslut
ningsspole.
Ved feil paa et element kan som ved kortslutning
ved batteriet optræ svingende utladninger. En dæmp
ningsmotstand, i hvilken 0,5% av kgsinen (blind kVA)
optrær som tap, gjør denne utladning uskadelig. En
mostand av denne størrelse er meget større end den
efter de nye VDE Leitsätze forutsatte raindsteværdi.
Trekantkoblingen av kondensatorerne kommer for
det første i betraktning som overspændingsbeskyttelse
ved enkelte specialtilfælder, (f. eks. overspændinger
ved brytning). Desuten, og det er det vigtigste tilfælde,
blir den anvendt, naar kondensatoren skal brukes til
forbedring av faseforskyvningen.
Foruten oljebryter med indkoblingsmotstand og
forkoblingsmotstand tjener som videre beskyttelse for
batteriet og mot eventuelle uventede företeelser, som
batteriet kan indlede, et sæt drosselspoler. Drossel
spolerne skal ha parallelmotstand dog kun koblet over
endel av vindingerne.
I trekantkoblingen er kondensatorerne en bestand
del av kapaciteten mellem fase og fase. Den utøver
ingen indflydelse paa dannelsen av jordsluiningsetrømmen.
Jordslutningsspolenes størrelse blir ikke berørt ved de
res tilstedeværelse. En enkel fysikalsk overveielse gjør
dette forstaaelig. Ved jordslutning blir linjespændingen
uforandret; da kapaciteten mellem fase og fase kun
staar under linjespænding blir derfor dens ladestrøm
uforandret.
Drosselspolerne anordner man bedst mellem olje
bryter og batteri. Drosselspolerne maa dimensioneres
rikelig av hensyn til kortslutningsstrømmens varme
og kraftvirkning.
Tilslut kan sies, at föreningen av oljebrytere med
forkoblingsmotstand, drosselspoler og dæmpningsmot
stande efter teknikens standpunkt idag byr saavel ved
koblinger som ved feil dobbelt sikkerhet, saa at ved
at en av disse ting (defekt) bortfalder ikke nogen
forstyrrelse er at vente.«
En hver kapacitet mellem fase og fase mildner der
imot umiddelbart jordslutningsoverspændingen. Denne
gunstige indflydelse er den eneste tilbakevirkning paa
jordslutningsforeteelsen.
Den fuldstændige bortfalden av kondensatorbatteriet
mellem 2 faser, eller enhver anden usymetri i konden
satorbatteriet er likeledes uten indflydelse paa nettets
forhold ved jordslutning og paa jordslutningsspolen.
De av prof. Petersen omtalte drosselspoler behøver
ikke være store. De skal blandt andet beskytte kon
densatorbatteriet mot at bli for varme grundet nettets
høiere harmoniske. Den kapasitive motstand er jo
——— , hvorav sees at naar m stiger synker motstanden.
vi C
Da der ikke bestaar noget sammenhæng mellem
jordslutningsforeteelsen og kapaciteten mellem fase og
fase d. v. s. de i trekant koblede kapaciteter, saa
utøver jordslutningspunktets beliggenhet ingen ind
llydelse paa kondensatorbatteriet.
Tåpene i kondensatoren vil derved bli større. —-
Kobles nu en spole foran kondensatorbatteriet. med
en induktiv motstand lik m. L., saa ser man at den
induktive motstand stiger med stigende ni. Herav frem
gaar at de høiere harmoniske nu har vanskelig for
at finde vei gjennem batteriet.
Den fuldstændige manglende indflydelse av de i
trekant koblede kapaciteter paa jordslutningsspolen
blir opretholdt saavel ved enkel kortslutning som
ved kortslutning der er ledsaget av en jordslutning.
Det samme gjælder for dobbelt jordslutning, horøvrig
forholder kondensatorbatteriet sig i kortslutning som
et kabelnet. Der optrær ikke nogen specielle företeel
ser. Tvertimot, anvendelsen av dæmpningsmotstande
gjør at kortslutningen av batteriet blir mere harmløst
end av et kabelnet.
I E.T.T. side 163 var indtat en artikel om kraft
verket Klingenberg, som for förste dels vedkommende
vel kan forsvare sin plads i E.T.T. men hvis sidste
del neppe bør staa helt uimotsagt i tilfælde den skulde
falde i hænderne paa ikke-sakkyndige.
111. Sikring av kondensatorerne ved koblinger og feil.
Jeg skal indskrænke mig til at nævne, at der her
er sammenlignet et dampelektricitetsverk paa hele
270000 kW med et lavtryks vandkraftanlæg paa bare
en fjerdedels kapacitet. For vandkraftanlæggets ved
kommende er desuten beregnet fjernledninger, som
vel ogsaa koster noget. Dampverket er bygget saa at
si væg i væg med leverandørenes verksteder og bygget
Ind- og utkobling av det samlede kondensator
batteri med trepolig oljebryter med forkoblingsmotstand
foregaar likesaa farefrit som ved koblinger ved et
kabelnet, forutsat at oljebryterens forkoblingsmotstand
har en værdi der er dimensionert efter batteriets
størrelse.
Storkraftverket Klingenberg ved Berlin.
187
