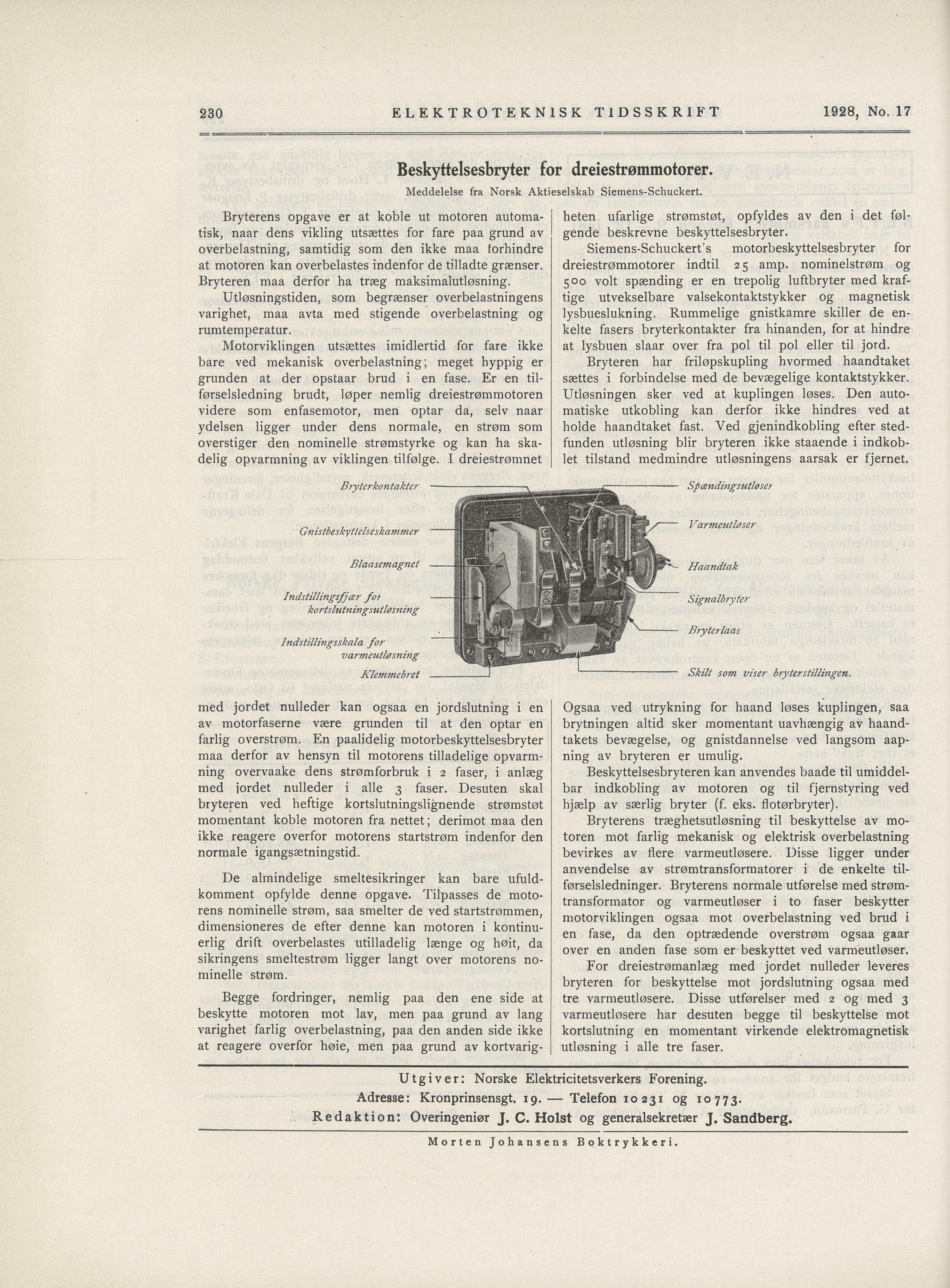

for dreiestrømmotorer.
Beskyttelsesbryter
Siemens-Schuckert.
Aktieselskab
Spcendi7igs7itløse7
B7yterko7itakter
Var7/ie7itløser
G7iistbeskyttelseska77i77ier
Blaase7nag7iet Haa7idtak
Signalbryter
Bryterlaas
varmeutløsning
Kleimnebret
1928, No. 17
ELEKTROTEKNISK TIDSSKRIFT
heten ufarlige strømstøt, opfyldes av den i det føl
gende beskrevne beskyttelsesbryter.
Bryterens opgave er at koble ut motoren automa
tisk, naar dens vikling utsættes for fare paa grund av
overbelastning, samtidig som den ikke maa forhindre
at motoren kan overbelastes indenfor de tilladte grænser.
Bryteren maa derfor ha træg maksimalutløsning.
Siemens-Schuckerfs motorbeskyttelsesbryter for
dreiestrømmotorer indtil 25 amp. nominelstrøm og
500 volt spænding er en trepolig luftbryter med kraf
tige utvekselbare valsekontaktstykker og magnetisk
lysbueslukning. Rummelige gnistkamre skiller de en
kelte fasers bryterkontakter fra hinanden, for at hindre
at lysbuen slaar over fra pol til pol eller til jord.
Utløsningstiden, som begrænser överbelastningens
varighet, maa avta med stigende overbelastning og
rumtemperatur.
Motorviklingen utsættes imidlertid for fare ikke
bare ved mekanisk overbelastning; meget hyppig er
grunden at der opstaar brud i en fase. Er en til
førselsledning brudt, løper nemlig dreiestrømmotoren
videre som enfasemotor, men optar da, seiv naar
ydelsen Hgger under dens normale, en strøm som
overstiger den nominelle strømstyrke og kan ha ska
delig opvarmning av viklingen tilfølge. I dreiestrømnet
Bryteren har friløpskupling hvormed haandtaket
sættes i forbindelse med de bevægelige kontaktstykker.
Utløsningen sker ved at kuplingen løses. Den auto
matiske utkobling kan derfor ikke hindres ved at
holde haandtaket fast. Ved gjenindkobling efter sted
funden utløsning blir bryteren ikke staaende i indkob
let tilstand medmindre utløsningens aarsak er fjernet.
Indstillingsfjær fot
kortslutnivgsutløsning
med jordet nulleder kan ogsaa en jordslutning i en
av motorfaserne være grunden til at den optar en
farlig overstrøm. En paalidelig motorbeskyttelsesbryter
maa derfor av hensyn til motorens tilladelige opvarm
ning overvaake dens strømforbruk i 2 faser, i anlæg
med jordet nulleder i alle 3 faser. Desuten skal
bryteren ved heftige kortslutningslignende strømstøt
momentant koble motoren fra nettet; derimot maa den
ikke reagere overfor motorens startstrøm indenfor den
normale igangsætningstid.
Ogsaa ved utrykning for haand løses kuplingen, saa
brytningen altid sker momentant uavhængig av haand
takets bevægelse, og gnistdannelse ved langsom aap
ning av bryteren er umulig.
Beskyttelsesbryteren kan anvendes baade til umiddel
bar indkobling av motoren og til fjernstyring ved
hjælp av særlig bryter (f. eks. flotørbryter).
Bryterens træghetsutløsning til beskyttelse av mo
toren mot farlig mekanisk og elektrisk overbelastning
bevirkes av flere varmeutløsere. Disse ligger under
anvendelse av strømtransforraatorer i de enkelte til
førselsledninger. Bryterens normale utførelse med strøm
transformator og varmeutløser i to faser beskytter
motorviklingen ogsaa mot overbelastning ved brud i
en fase, da den optrædende overstrøm ogsaa gaar
over en anden fase som er beskyttet ved varmeutløser.
De almindelige smeltesikringer kan bare ufuld
komment opfylde denne opgave. Tilpasses de moto
rens nominelle strøm, saa smelter de ved startstrømmen,
dimensioneres de efter denne kan motoren i kontinu
erlig drift overbelastes utilladelig længe og høit, da
sikringens smeltestrøm Hgger langt over motorens no
minelle strøm. For dreiestrømanlæg med jordet nulleder leveres
bryteren for beskyttelse mot jordslutning ogsaa med
tre varmeutløsere. Disse utførelser med 2 og med 3
varmeutløsere har desuten begge til beskyttelse mot
kortslutning en momentant virkende elektromagnetisk
utløsning i alle tre faser.
Begge fordringer, nemlig paa den ene side at
beskytte motoren mot lav, men paa grund av lang
varighet farlig overbelastning, paa den anden side ikke
at reagere overfor høie, men paa grund av kortvarig-
Utgiver: Norske Elektricitetsverkers Förening.
Adresse: Kronprinsensgt. 19. — Telefon 10231 og 10773.
Redaktion: Overingeniør J. C. Holst og generalsekretær J. Sandberg.
Morten Johansens Boktrykkeri.
Skilt so7Ji viser bryterstillingen.
Indstillmgsskala for
