ELEKTROTEKNISK TIDSSKRIFT
No. 19, 1928
prisen pr. heteflateenhet øker, gives der et gunstigste
kjeletryk for mottryksanlæg, ved hvilket anlægsutgif
tene blir mindst. Omraadet for dette tryk er indtegnet
i fig. 10, avhængig av maskinbelastningen. Disse kjel
tryk maa dog ikke opfattes som grænseværdier. Avgjø
rende for kjeltrykket er energibehovet, som skal dæk
kes. Er dette større end korresponderende med det gun
stigste kjeltryk, saa er det økonomisk fuldfc försvarlig
at gaa til, de maksimale tryk som m. h. t. kjelens og
turbinens konstruktion kan anvendes, hvis anlægget
staar i døgndrift og kulprisen ikke er lavere end om
kring 20 kr/ton. Ved dagdrift og lav kulpris er samar
beide med dampkondensationsanlæg, dieselmaskinanlæg
eller indkjøp av vandkraftenergi undertiden gunstigerc
end en for stor økning av kjeltrykket.
større del av dampvannen tilføres 1 forvarmeren, mens
den egentlige kjelheteflate avtar og ved kritisk tryk
(Bensonkjel) helt bortfalder. Dette forhold begunstiger
kjelbygningen, men gjør samtidig kjelene ømfindtlig
mot belastningsvariationer, saaledes at kjeler for særlig
høit tryk paa grund av sit meget ringe vandindhold i
sin almindelighet ikke kan anvendes uten i forbindelse
med akkumuleringsanordn inger, fødevands- og Ruths
akkumulatorer.
,Fig. 6 gir dampens teoretiske arbeidsevne i kcal/kg
damp, sam,t i kW pr. 1000 kg. damp. Den virkelig op
naaelige ydelse nedsættes i henhold til dampturbinens
og generatorens virkningsgrad. Dampturbinens virk
ningsgrad er avhængig av dampmængde, indtrædelses
tryk og temperatur, omtrent efter kurven fig. 9, hvor
ved de uttrukne linjer gjælder for direkte koblede mot
tryksturbiner ved 3000 omdr/min. Virkningsgraden fal
der med avtagende dampmængde, men kan ved mindre
turbiner forbedres med ca. 5 % ved økning av turbi
nens omdreiningstal, hvis man utstyrer turbinen med
tandhjulsomsætning til generatoren. Ved stempeldamp
maskiner er en noget høiere virkningsgrad opnaaelig.
Samtidig byder undertiden den direkte kraftoverføring
til transmission, fordeler1. Anvendelsen kræver dog paa
litelige oljeutskillere for spilddampen.
Hvad anlægsutgiftene angaar, saa belästes kraftan
lægget ved nyanlæg eller ombygning av bestaaen.de an
læg — foruten med turboaggregatets kostende — kun
med den merpris for kjel og rørledninger som trykøk
ningen betinger, og som for anlæg med gunstige kjel
tryk tilnærmet svarer til de i fig. 10, avhængig av an
leggets størrelse indtegnede priser pr. installert kilo
watt.
Blandt større norske industrianlæg er kombinatio
nen mellem kraft- og varmeforsyning lettest at opnaa
i papir- og celluloseindustrien, ved hvilken som regel
Under hensyntagen til at dampforbruket pr. kW
time og kjelens beteflate avtar med stigende tryk, mens

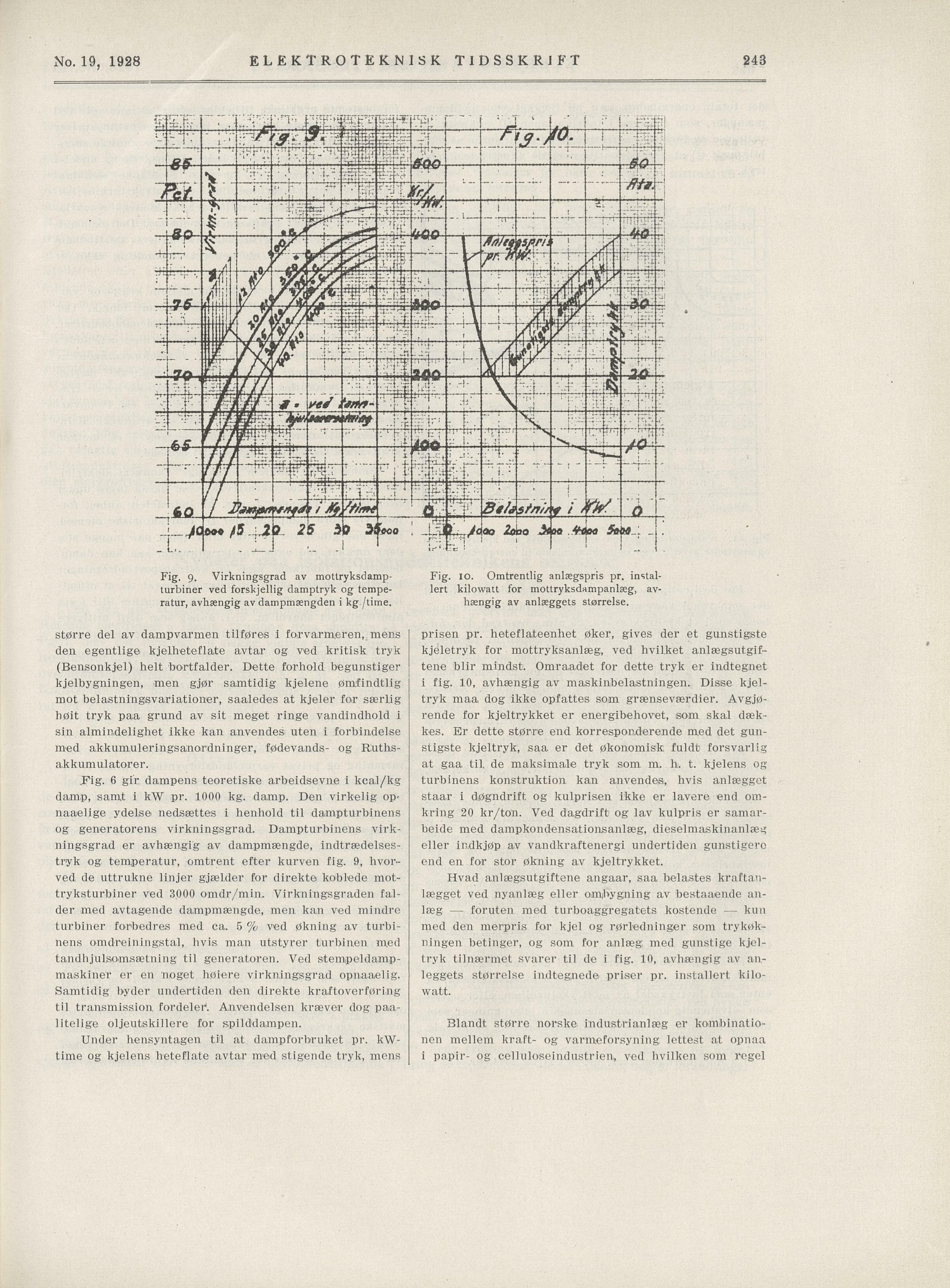

Fig. 9. Virkningsgrad av mottryksdamp
turbiner ved forskjellig damptryk og tempe
ratur, avhængig av dampmængden i kg./lime.
Fig. 10. Omtrentlig anlægspris pr. instal
lert kilowatt for motlryksdampanlæg, av
hængig av anlæggets størrelse.
243
iHE hV -’I ’T’^’ : w* < n r i 1 1 ’ •• " trTrp
—
-gy v .,; j: / -r i; v ,’|||||| ; gQo , : | [ r t .40,1
r~&&’ ! | ::^ L ‘ ~
~St- M
nSW v #» fey- ’~ : r ’ - \:: :
ri. –r;i / ^|pE , f^7
— :
60 / ’’.Å .. .
_j_.JCft*« /5.4.J2 3.. 25 dP Mcoo 1 .Ji|j Z>oo Aoo Äö*_l _ .
.1. \ .rr ... ,1 1 ’ 1 1 ”
