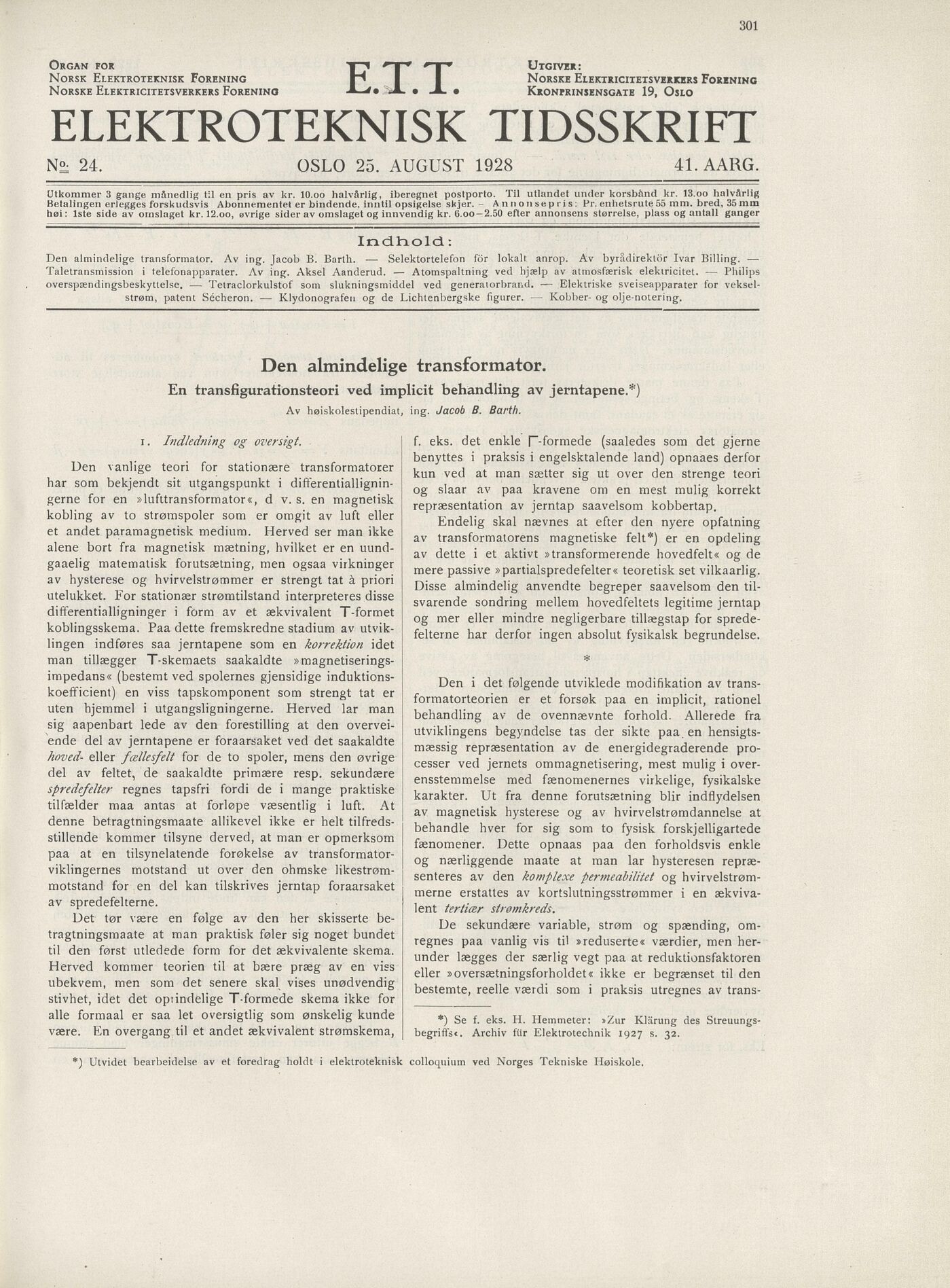

En transfigurationsteori ved implicit behandling av jerntapene.*)
ELEKTROTEKNISK TIDSSKRIFT
Ni 24. OSLO 25. AUGUST 1928 41. AARG.
Indhold :
1. Indledning og oversigt.
*
colloquium ved Norges Tekniske Høiskole.
Den almindelige transformator.
ing. Jacob B. Barth.
Av høiskoleslipendiat
Organ for fl Utgiver:
Norsk Elektroteknisk Förening |H I I Norske E
Norske Elektricitetsverkers Förening -1—rf» JL. • JL • Kronprin
Norsk Elektroteknisk Förening M I I Norske Elektricitetsverkers Förening
Norske Elektricitetsverkers Förening -L-rf» JL • JL • Kronprinsensgate 19, Oslo
Utkommer 3 gange mftnedlig til en pris av kr. 10.00 halvårlig, iberegnet postporto. Til ullandet under korsbånd kr. 13. 00 halvårlig
Belalingen erlegges forskudsvis Abonnementet er bindende, inntil opsigelse skjer. - Annonsepris: Fr. enhetsrute 55 mm. bred, 35 mm
høi; Isie side av omslaget kr. 12. 00, øvrige sider av omslaget og innvendig kr. 6.00 —2.50 efter annonsens størrelse, plass og antall ganger
Den almindelige transformator. Av ing. Jacob B. Barth. — Selektortelefon för lokalt anrop. Av byrådirektör Ivar Billing. —
Taletransmission i telefonapparater. Av ing. Aksel Aanderud. — Atomspaltning ved bjælp av atmosfærisk elektricitet. — Philips
overspændingsbeskyttelse. — Tetraclorkulstof som slukningsmiddel ved generatorbrand. — Elektriske sveiseapparater for veksel
strøm, patent Sécheron. — Klydonografen og de Lichtenbergske figurer. — Kobber- og olje-nolering.
f. eks. det enkle F-formede (saaledes som det gjerne
benyttes i praksis i engelsktalende land) opnaaes derfor
kun ved at man sætter sig ut over den strenge teori
og slaar av paa kravene om en mest mulig korrekt
repræsentation av jerntap saavelsom kobbertap.
Den vanlige teori for stationære transformatorer
har som bekjendt sit utgangspunkt i difterentiallignin
gerne for en »lufitransforrnator«, d v. s. en magnetisk
kobling av to strømspoler som er omgit av luft eller
et andet pararaagnetisk medium. Herved ser man ikke
alene bort fra magnetisk mætning, hvilket er en uund
gaaelig matematisk forutsætning, men ogsaa virkninger
av hysterese og hvirvelstrømmer er strengt tat ä priori
utelukket. For stationær strømtilstand interpreteres disse
differentialligninger i form av et ækvivalent T-formet
koblingsskema. Paa dette fremskredne stadium av utvik
lingen indføres saa jerntapene som en korrektion idet
man tillægger T-skemaets saakaldte »magnetiserings
impedans« (bestemt ved spolernes gjensidige induktions
koefficient) en viss tapskomponent som strengt tat er
uten hjemmel i utgangsligningerne. Herved lar man
sig aapenbart lede av den forestilling at den overvei
ende del av jerntapene er foraarsaket ved det saakaldte
hoved- eller fællesfelt for de to spoler, mens den øvrige
del av feltet, de saakaldte primære resp. sekundære
spredefelter regnes tapsfri fordi de i mange praktiske
tilfælder maa antas at forløpe væsentlig i luft. At
denne betragtningsmaate allikevel ikke er helt tilfreds
stillende kommer lilsyne derved, at man er opmerksom
paa at en tilsynelatende forøkelse av transformator
viklingernes motstand ut over den ohmske likestrøm
motstand for en del kan tilskrives jerntap foraarsaket
av spredefelterne.
Endelig skal nævnes at efter den nyere opfatning
av transformatorens magnetiske felt*) er en opdeling
av dette i et aktivt »transformerende hovedfelt« og de
mere passive »partialspredefelter« teoretisk set vilkaarlig.
Disse almindelig anvendte begreper saavelsom den til
svarende sondring mellem hovedfeltets legitime jerntap
og mer eller mindre negligerbare tillægstap for sprede
felterne har derfor ingen absolut fysikalsk begrundelse.
Den i det følgende utviklede modifikation av trans
formatorteorien er et forsøk paa en implicit, rationel
behandling av de ovennævnte forhold. Allerede fra
utviklingens begyndelse tas der sikte paa. en hensigts
mæssig repræsentation av de energidegraderende pro
cesser ved jernets ommagnetisering, mest mulig i over
ensstemmelse med fænomenernes virkelige, fysikalske
karakter. Ut fra denne forutsætning blir indflydelsen
av magnetisk hysterese og av hvirvelstrømdannelse at
behandle hver for sig som to fysisk forskjelligartede
fænomener. Dette opnaas paa den forholdsvis enkle
og nærliggende maate at man lar hysteresen repræ
senteres av den komplexe permeahilitet og hvirvelstrøm
merne erstattes av kortslutningsstrømmer i en ækviva
lent tertiær siromkreds.
Det tør være en følge av den her skisserte be
tragtningsmaate at man praktisk føler sig noget bundet
til den først utledede form for det ækvivalente skema.
Herved kommer teorien til at bære præg av en viss
ubekvem, men som det senere skal vises unødvendig
stivhet, idet det opiindelige T-formede skema ikke for
alle formaal er saa let oversigtlig som ønskelig kunde
være. En overgang til et andet ækvivalent strøraskema,
De sekundære variable, strøm og spænding, om
regnes paa vanlig vis til »reduserte« værdier, men her
under lægges der særlig vegt paa at reduktionsfaktoren
eller »oversætningsforholdeU ikke er begrænset til den
bestemte, reelle værdi som i praksis utregnes av trans-
*) Se f. eks. H. Hemmeter; »Zur Klärung des Streuungs
begriffsc. Archiv filr Elektrotechnik 1927 s. 32.
J Utvidet bearbeidelse av et foredrag holdt i elektroteknisk
301
