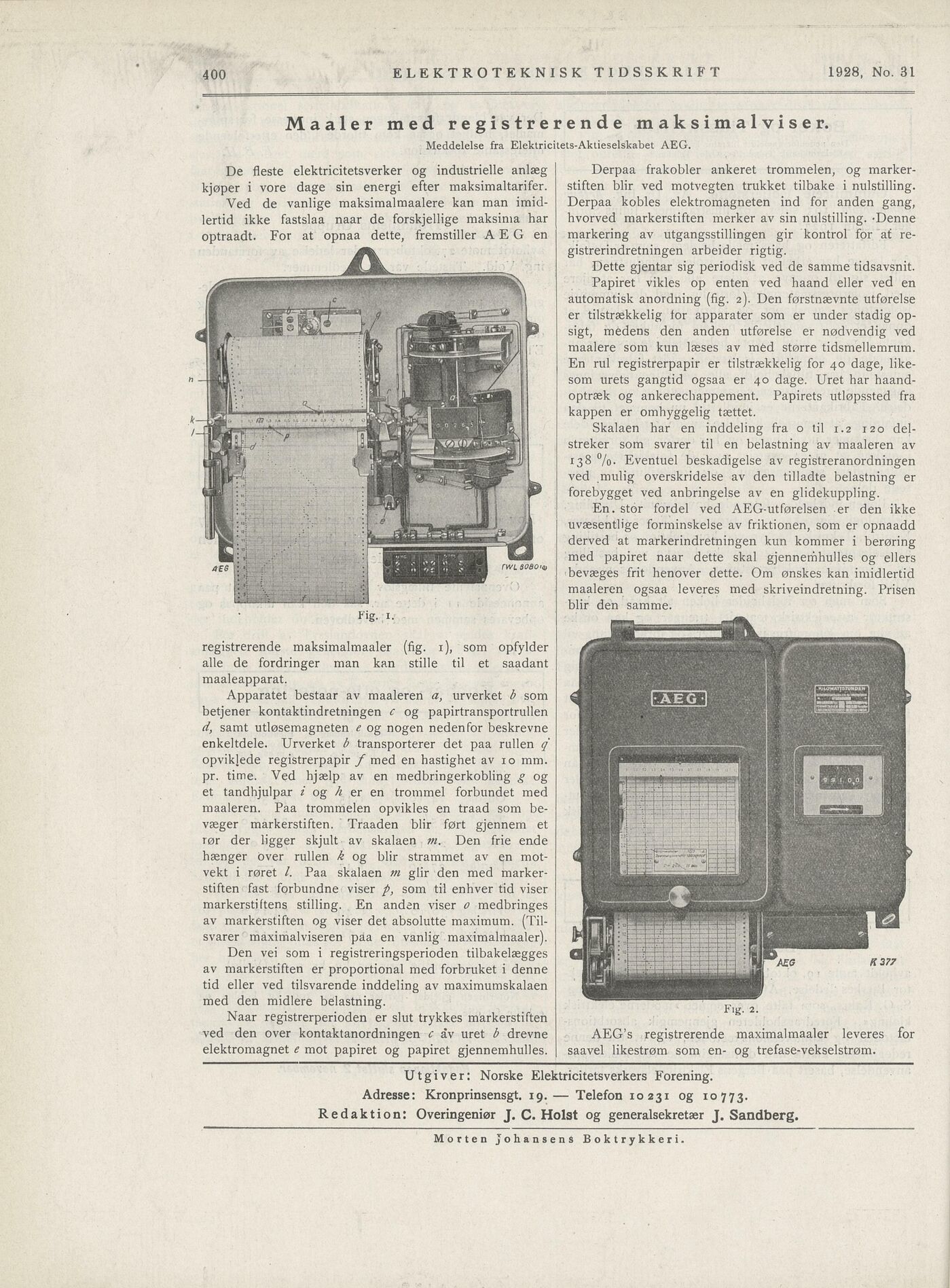

1928, No. 31
ELEKTROTEKNISK TIDSSKRIFT
maksimalviser.
registrerende
Maaler med
AEG.
Elektricitets-Aktieselskabet
Meddelelse fra
De fleste elektricitetsverker og industrielle anlæg
kjøper i vore dage sin energi efter maksimaltarifer.
Ved de vanlige maksimalmaalere kan man imid
lertid ikke fastslaa naar de forskjellige maksima har
optraadt. For at opnaa dette, fremstiller AEG en
Derpaa frakobler ankeret trommelen, og marker
stiften blir ved motvegten trukket tilbake i nulstilling.
Derpaa kobles elektromagneten ind for anden gang,
hvorved markerstiften merker av sin nulstilling. -Denne
markering av utgangsstillingen gir kontrol for af re
gistrerindretningen arbeider rigtig.
Dette gjentar sig periodisk ved de samme tidsavsnit.
Papiret vikles op enten ved haand eller ved en
automatisk anordning (fig. 2). Den førstnævnte utførelse
er tilstrækkelig lor apparater som er under stadig op
sigt, raedens den anden utførelse er nødvendig ved
maalere som kun læses av med større tidsmellemrum.
En rul registrerpapir er tilstrækkelig for 40 dage, like
som urets gangtid ogsaa er 40 dage. Uret har haand
optræk og ankerechappement. Papirets utløpssted fra
kappen er omhyggelig tættet.
Skalaen har en inddeling fra o til 1.2 120 del
streker som svarer til en belastning av maaleren av
138 %. Eventuel beskadigelse av registreranordningen
ved .mulig overskridelse av den tilladte belastning er
förebygget ved anbringelse av en glidekuppling.
En. stor fordel ved AEG-utførelsen er den ikke
uvæsentlige forminskelse av friktionen, som er opnaadd
derved at markerindretningen kun kommer i berøring
med papiret naar dette skal gjennemhulles og ellers
bevæges frit henover dette. Om ønskes kan imidlertid
maaleren ogsaa leveres med skriveindretning. Prisen
blir den samme.
registrerende maksimalmaaler (fig. 1), som opfylder
alle de fordringer man kan stille til et saadant
maaleapparat.
Apparatet bestaar av maaleren a, urverket b som
betjener kontaktindretningen c og papirtransportrullen
d, samt utløsemagneten e og nogen nedenfor beskrevne
enkeltdele. Urverket b transporterer det paa rullen q
opvikjede registrerpapir f med en hastighet av xo mm.
pr. time. Ved hjælp av en raedbringerkobling g og
et tandhjulpar i og h er en trommel forbundet med
maaleren. Paa trommelen opvikles en traad som be
væger markerstiften. Traaden blir ført gjennem et
rør der ligger skjult av skalaen m. Den frie ende
hænger Over rullen k og blir strammet av en mot
vekt i røret /. Paa skalaen m glir den med marker
stiften fast förbundne viser p, som til enhver tid viser
markerstiftens stilling. En anden viser 0 medbringes
av markerstiften og viser det absolutte maximum. (Til
svarer maximalviseren paa en vanlig maximalmaaler).
Den vei som i registreringsperioden tilbakelægges
av markerstiften er proportional med forbruket i denne
tid eller ved tilsvarende inddeling av raaximumskalaen
med den midlere belastning.
Naar registrerperioden er slut trykkes markerstiften
ved den over kontaktanordningen c äv uret b drevne
elektromagnet e mot papiret og papiret gjennemhulles.
AEG’s registrerende maximal maaler leveres for
saavel likestrøm som en- og trefase-vekselstrøm.
Utgi ver: Norske Elektricitetsverkers Förening.
Adresse: Kronprinsensgt. 19. — Telefon 10231 og 10773.
Redaktion: Overingeniør J. C. Holst og generalsekretær J. Sandberg.
Morten JohansenS Boktrykkeri.
Fig. i.
Fig. 2.
400
f. . k.-.-j
