Redaksjon: Overingeniør J. C. Holst og generalsekretær J. Sandberg.
overforbruksmålere.
En billigere type trefase
Meddelelse fra Elektricitets-Aktieselskabet AEG.
ELEKTROTEKNISK TIDSSKRIFT 1929 No. 5
AEG’s mälerfabrikk har nu efterkommet de mange
henstillinger om å fremstille en billigere trefase over
forbruksmåler, idet den har bragt på markedet type
HDk med mekanisk bremseanordning.
Størrelsen av fjærens motdreiemoment bestemmes
av den pauschalgrænse man ønsker. Denne kan gan
ske enkelt innstilles mellem 10—75 % av full belast
ning ved å dreie på innstillingsskiven (se fig.). Her
ved blir fjærens spennkraft forandret. Innstillingsskiven
er forsynt med en rund skala og innstilles ved en
faststående viser.
Den har samme utseende og samme mål som en
ordinær kilowatt-timemåler type D. Den indre opbyg
ning avviker kun derved, at der over overlageret er
anbragt en tilleggsanordning (se fig.), som til en viss
grad skal hemme omdreiningen av systemskiven.
En stiftskive med 6 stifter er fast forbunnet med
den akse som går gjennem overlageret. I spiss vinkel
til denne akse står en spiral fjær, hvis ene ende er
festet til en oventil lagret, dreibar akse. Fjærens annen
ende er forsynt med en hake, som en av stiftene på
stiftskiven slår an mot, såsnart der går strøm gjennem
måleren. Fjæren spennes og forhindrer systemskivens
rotasjon. Målerens dreiemoment kan kun overvinne
fjærens raotdreiemoment når det er sterkere enn det
slsstnevnte; da glir ved Vo omdreining av aksen haken
over stiften på grunn av fjærens skrå stilling, hvor
efter haken optas av den næste stift på skiven. Dette
gjentar sig hver gang fjærens motdreiemoment over
vinnes. På grunn av dette vil måleren kun telle i for
hold til hvormeget dens dreiemoment (i forhold til
strømstyrken) er større enn fjærens motdreiemoment.
Den angir altså kun overforbruket. Når målerdreie
moment er svakere, opstår der overbodet ingen rota
sjon av systemskiven.

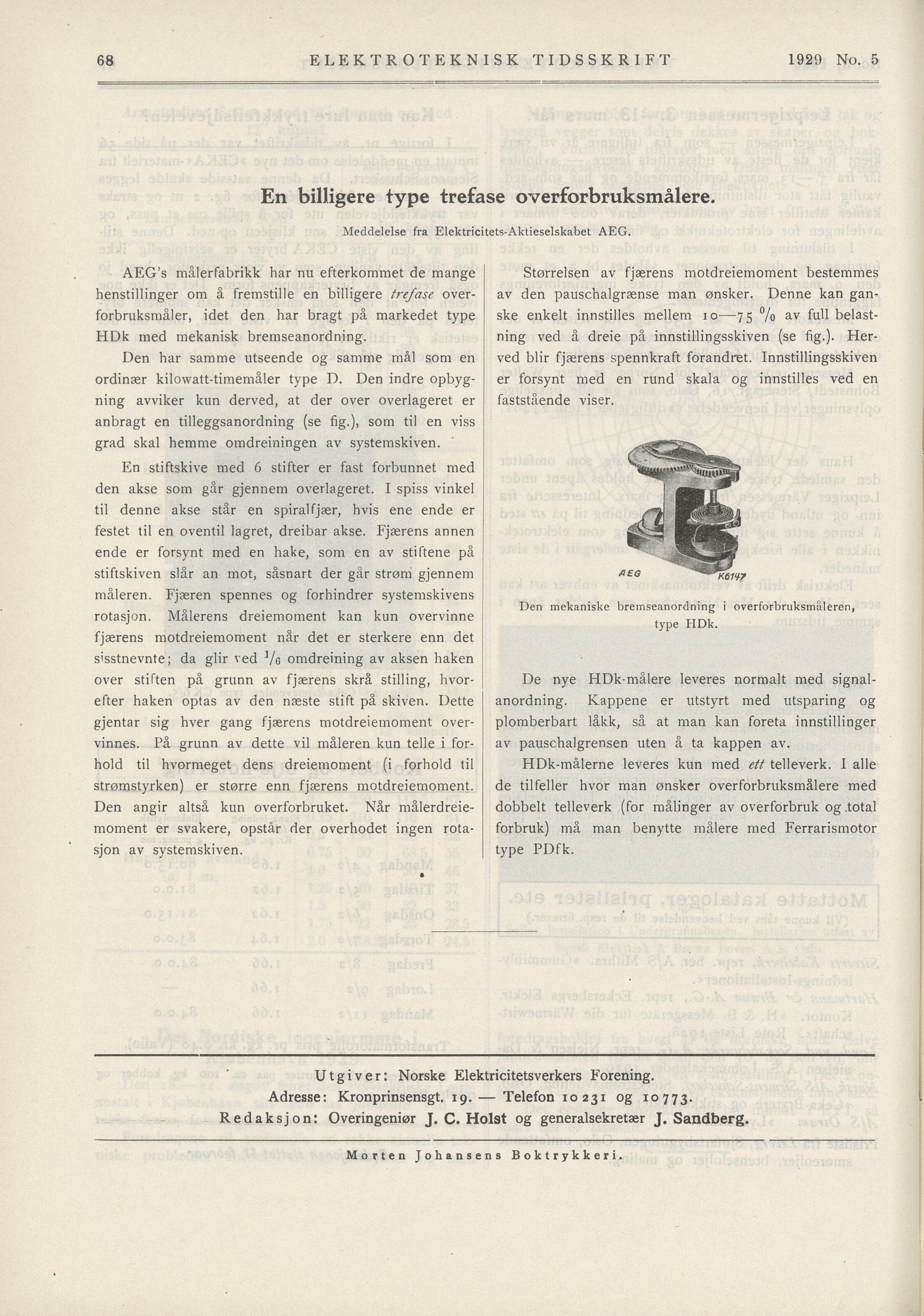

Den mekaniske bremseanordning i overforbruksmåleren,
De nye HDk-målere leveres normalt med signal
anordning. Kappene er utstyrt med utsparing og
ploraberbart låkk, så at man kan foreta innstillinger
av pauschalgrensen uten å ta kappen av.
HDk-målerne leveres kun med ett telleverk. I alle
de til feller hvor man ønsker overforbruksmålere med
dobbelt telleverk (for raålinger av overforbruk og .total
forbruk) må man benytte målere med Ferrarismotor
type PDfk.
Utgiver: Norske Elektricitetsverkers Förening.
Adresse: Kronprinsensgt. 19. — Telefon 10231 og 10773.
Morten Johansens Boktrykkeri.
type HDk
