Redaksjon: Overingeniør J. C. Holst og generalsekretær J. Sandberg.

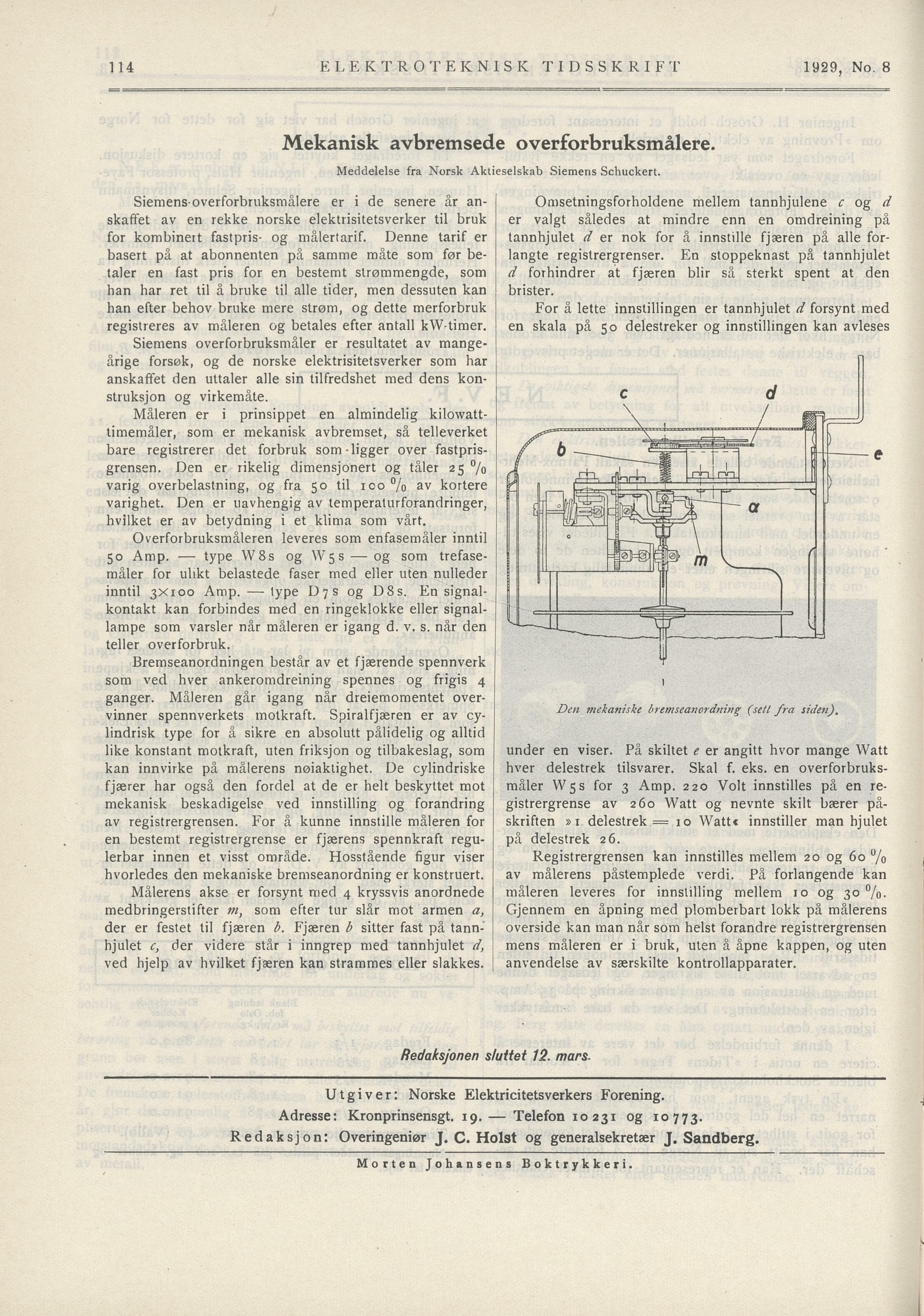

Mekanisk avbremsede overforbruksmålere.
1
Redaksjonen sluttet 12. mars.
EL E KTROTEKNISK TIDSSKRIF T 1929, No. 8
Meddelelse fra Norsk Aklieselskab Siemens Schuckert
Siemens overforbruksmålere er i de senere år an
skaffet av en rekke norske elektrisitetsverker til bruk
for kombinert fastpris- og målertarif. Denne tarif er
basert på at abonnenten på samme måte som før be
taler en fast pris for en bestemt slrømmengde, som
han har ret til å bruke til alle tider, men dessuten kan
han efter behov bruke mere strøm, og dette merforbruk
registreres av måleren og betales efter antall kW-timer.
Omsetningsforholdene mellem tannhjulene c og d
er valgt således at mindre enn en omdreining på
tannhjulet d er nok for å innstille fjæren på alle for
langte registrergrensen En stoppeknast på tannhjulet
d forhindrer at fjæren blir så sterkt spent at den
brister.
For å lette innstillingen er tannhjulet d forsynt med
en skala på 50 delestreker og innstillingen kan avleses
Siemens overforbruksmåler er resultatet av mange
årige forsøk, og de norske elektrisitetsverker som har
anskaffet den uttaler alle sin tilfredshet med dens kon
struksjon og virkemåte.
Måleren er i prinsippet en almindelig kilowatt
timemåler, som er mekanisk avbremset, så telleverket
bare registrerer det forbruk som -ligger over fastpris
grensen. Den er rikelig dimensjonert og tåler 25 °/o
varig overbelastning, og fra 50 til 100% av kortere
varighet. Den er uavhengig av temperaturforandringer,
hvilket er av betydning i et klima som vårt.
Overforbruksmåleren leveres som enfasemåler inntil
50 Amp. — type W8s og W 5 s — og som trefase
raåler for ulikt belastede faser med eller uten nulleder
inntil 3X100 Amp. — type Djs og D8s, En signal
kontakt kan forbindes med en ringeklokke eller signal
lampe som varsler når måleren er igang d. v. s. når den
teller overforbruk.
Bremseanordningen består av et fjærende spennverk
som ved hver ankeromdreining spennes og frigis 4
ganger. Måleren går igang når dreiemomentet over
vinner spennverkets motkraft. Spiralfjæren er av cy
lindrisk type for å sikre en absolutt pålidelig og alltid
like konstant motkraft, uten friksjon og tilbakeslag, som
kan innvirke på målerens nøiaktighet. De cylindriske
fjærer har også den fordel at de er helt beskyttet mot
mekanisk beskadigelse ved innstilling og forandring
av registrergrensen. For å kunne innstille måleren for
en bestemt registrergrense er fjærens spennkraft regu
lerbar innen et visst område. Hosstående figur viser
hvorledes den mekaniske bremseanordning er konstruert.
under en viser. På skiltet e er angitt hvor mange Watt
hver delestrek tilsvarer. Skal f. eks. en overforbruks
raåler W5S for 3 Amp. 220 Volt innstilles på en re
gistrergrense av 260 Watt og nevnte skilt bærer på
skriften »1 delestrek = 10 WatU innstiller man hjulet
på delestrek 26.
Registrergrensen kan innstilles mellem 20 og 60 %
av målerens påslemplede verdi. På forlangende kan
måleren leveres for innstilling mellem 10 og 30%.
Gjennem en åpning med plomberbart lokk på målerens
overside kan man når som helst forandre registrergrensen
mens måleren er i bruk, uten å åpne kappen, og uten
anvendelse av særskilte kontrollapparater.
Målerens akse er forsynt ntied 4 kryssvis anordnede
medbringerstifter m, som efter tur slår mot armen a,
der er festet til fjæren b. Fjæren b sitter fast på tann
hjulet c, der videre står i inngrep med tannhjulet d,
ved hjelp av hvilket fjæren kan strammes eller slakkes.
Utgiver: Norske Elektricitetsverkers Förening.
Adresse: Kronprinsensgt. 19. — Telefon 10 231 og 10773.
Morten Johansens Boktrykkeri.
Den mekaniske bremseanordning (seti fra siden).
114
c d
T
