Redaksjon: Overingeniør J. C. Holst og generalsekretær J. Sandberg.
for innstilling og kontroll av vipper, målere, maksimalbrytere etc.
Redaksjonen sluttet 12. mai.

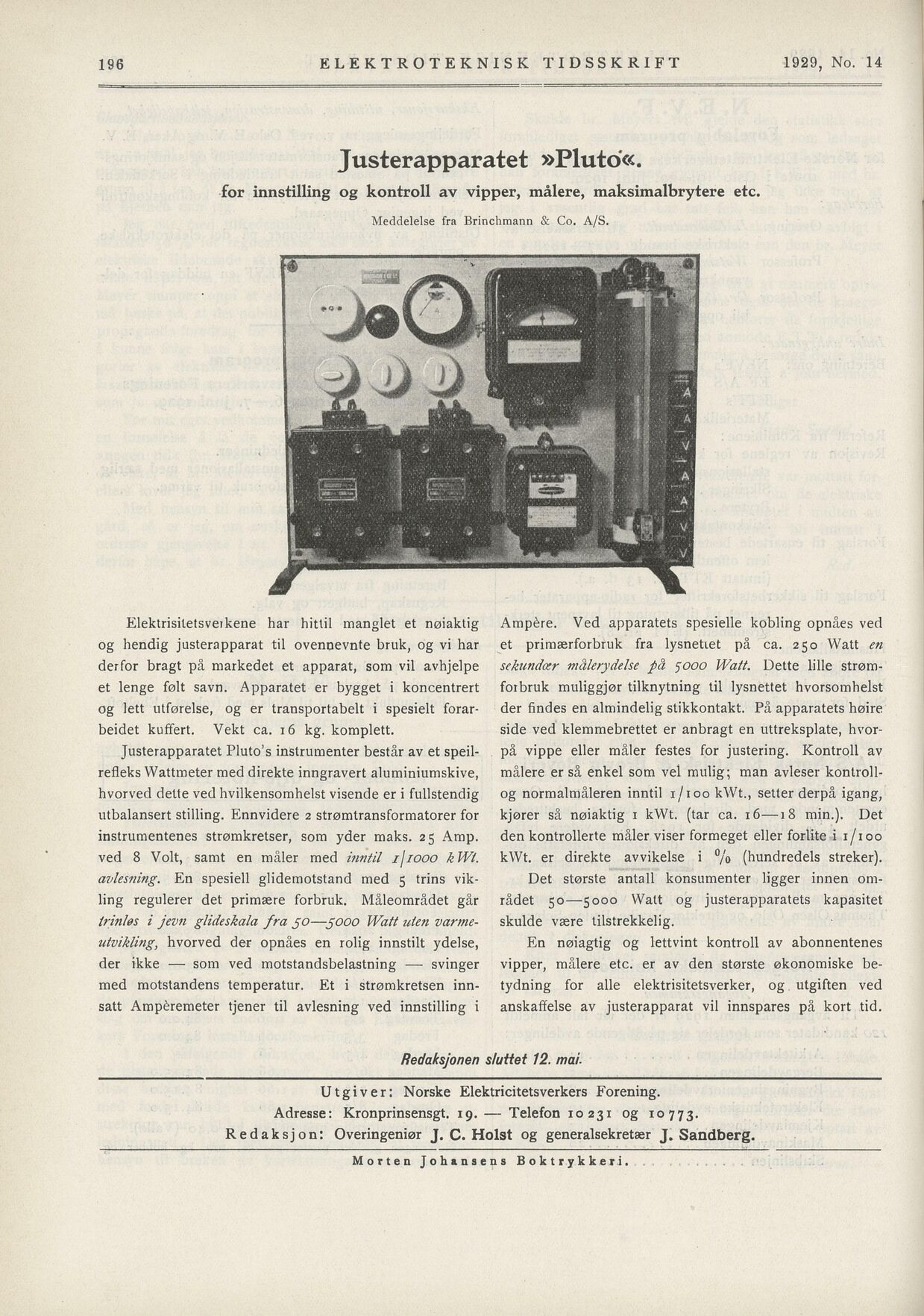

Justerapparatet »Pluto«.
Meddelelse fra Brinchmann & Co. A/S.
1929, No. 14
ELEKTROTEKNISK TIDSSKRIFT
Ampére. Ved apparatets spesielle kobling opnåes ved
et primærforbruk fra lysnetiet på ca. 250 Watt en
sekundær målerydelse på 5000 Watt. Dette lille strøm
forbruk muliggjør tilknytning til lysnettet hvorsomhelst
der findes en almindelig stikkontakt. På apparatets høire
side ved kleramebrettet er anbragt en uttreksplate, hvor
på vippe eller måler festes for justering. Kontroll av
målere er så enkel som vel mulig; man avleser kontroll
og normalmåleren inntil i/iookWt., setter derpå igang,
kjører så nøiaktig 1 kWt. (tar ca. 16—18 min.). Det
den kontrollerte måler viser formeget eller forlite i 1/100
kWt. er direkte avvikelse i % (hundredels streker).
Elektrisitetsveikene har hittil manglet et nøiaktig
og hendig justerapparat til ovennevnte bruk, og vi har
derfor bragt på markedet et apparat, som vil avhjelpe
et lenge følt savn. Apparatet er bygget i koncentrert
og lett utførelse, og er transportabelt i spesielt forar
beidet kuffert. Vekt ca. 16 kg. komplett.
Justerapparatet Pluto’s inslrumenter består av et speil
refleks Wattmeter med direkte inngravert aluminiumskive,
hvorved dette ved hvilkensomhelst visende er i fullstendig
utbalansert stilling. Ennvidere 2 strømtransformatorer for
instrumentenes strømkretser, som yder maks. 25 Amp.
ved 8 Volt, samt en måler med inntil ijiooo kWi.
avlesning. En spesiell glideraotstand med 5 trins vik
ling regulerer det primære forbruk. Måleområdet går
trinløs i jezm glideskala fra jo—jooo Watt uten varme
utvikling, hvorved der opnåes en rolig innstilt ydelse,
der ikke — som ved motstandsbelastning — svinger
med motståndens temperatur. Et i strømkretsen inn
satt Ampéremeter tjener til avlesning ved innstilling i
Det største antall konsumenter ligger innen om
rådet 50—5000 Walt og justerapparatets kapasitet
skulde være tilstrekkelig.
En nøiagtig og lettvint kontroll av abonnentenes
vipper, målere etc. er av den største økonomiske be
tydning for alle elektrisitetsverker, og utgiften ved
anskaffelse av justerapparat vil innspares på kort tid.
Utgiver: Norske Elektricitetsverkers Förening.
Adresse: Kronprinsensgt. 19. — Telefon 10 231 og 10773.
Morten Johansens Boktrykkeri.
