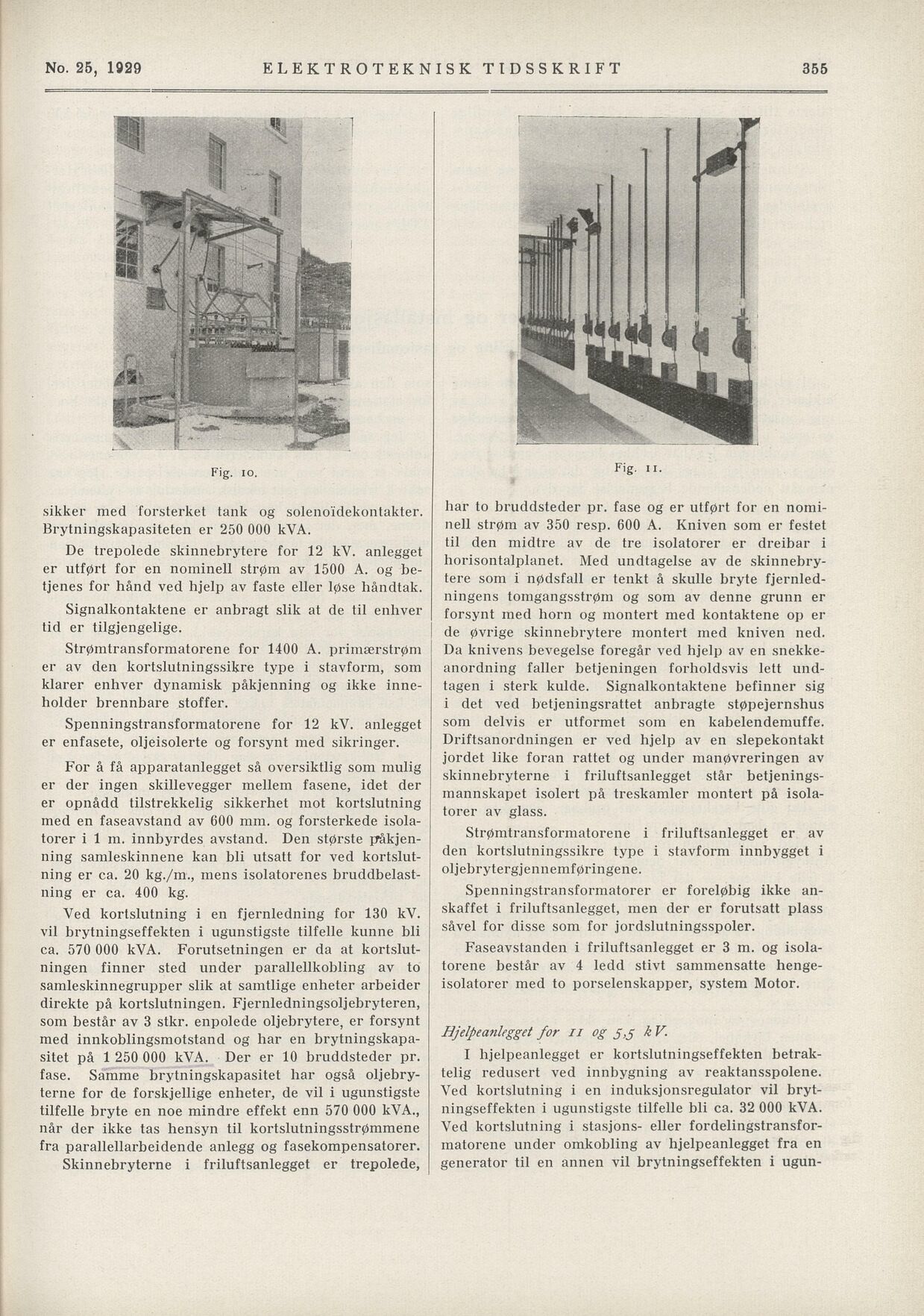

No. 25, 1929 ELEKTROTEKNISK TIDSSKRIFT
har to bruddsteder pr. fase og er utført for en nomi
nell strøm av 350 resp. 600 A. Kniven som er festet
til den midtre av de tre isolatorer er dreibar i
horisontalplanet. Med undtagelse av de skinnebry
tere som i nødsfall er tenkt å skulle bryte fjernled
ningens tomgangsstrøm og som av denne grunn er
forsynt med horn og montert med kontaktene op ei
de øvrige skinnebrytere montert med kniven ned.
Da knivens bevegelse foregår ved hjelp av en snekke
anordning faller betjeningen forholdsvis lett und
tagen i sterk kulde. Signalkontaktene befinner sig
i det ved betjeningsrattet anbragte støpejernshus
som delvis er utformet som en kabelendemuffe.
Driftsanordningen er ved hjelp av en slepekontakt
jordet like foran rattet og under manøvreringen av
skinnebryterne i friluftsanlegget står betjenings
mannskapet isolert på treskamler montert på isola
torer av glass.
sikker med forsterket tank og solenoidekontakter.
Brytningskapasiteten er 250 000 kVA.
De trepolede skinnebrytere for 12 kV. anlegget
er utført for en nominell strøm av 1500 A. og be
tjenes for hånd ved hjelp av faste eller løse håndtak.
Signalkontaktene er anbragt slik at de til enhver
tid er tilgjengelige.
Strømtransformatorene for 1400 A. primærstrøm
er av den kortslutningssikre type i stavform, som
klarer enhver dynamisk påkjenning og ikke inne
holder brennbare stoffer.
Spenningstransformatorene for 12 kV. anlegget
er enfasete, oljeisolerte og forsynt med sikringer.
For å få apparatanlegget så översiktlig som mulig
er der ingen skillevegger mellem fasene, idet der
er opnådd tilstrekkelig sikkerhet mot kortslutning
med en faseavstand av 000 mm. og forsterkede isola
torer i 1 m. innbyrdes avstand. Den største påkjen
ning samleskinnene kan bli utsatt for ved kortslut
ning er ca. 20 kg./ra., mens isolatorenes bruddbelast
ning er ca. 400 kg.
Strømtransformatorene i friluftsanlegget er av
den kortslutningssikre type i stavform innbygget i
oljebrytergjennemføringene.
Spenningstransformatorer er foreløbig ikke an
skaffet i friluftsanlegget, men der er förutsatt plass
såvel for disse som for jordslutningsspoler.
Ved kortslutning i en fjernledning for 130 kV.
vil brytningseffekten i ugunstigste tilfelle kunne bli
ca. 570 000 kVA. Forutsetningen er da at kortslut
ningen finner sted under parallellkobling av to
samleskinnegrupper slik at samtlige enheter arbeider
direkte på kortslutningen. Fjernledningsoljebryteren,
som består av 3 stkr. enpolede oljebrytere, er forsynt
med innkoblingsmotstand og har en brytningskapa
sitet på 1 250 000 kVA. Der er 10 bruddsteder pr.
fase. Samme brytningskapasitet har også oljebry
terne for de forskjellige enheter, de vil i ugunstigste
tilfelle bryte en noe mindre effekt enn 570 000 kVA.,
når der ikke tas hensyn til kortslutningsstrømmene
fra parallellarbeidende anlegg og fasekompensatorer.
Faseavstanden i friluftsanlegget er 3 m. og isola
torene består av 4 ledd stivt sammensatte henge
isolatorer med to porselenskapper, system Motor.
Hjelpeanlegget for n og kV.
I hjelpeanlegget er kortslutningseffekten betrak
telig redusert ved innbygning av reaktansspolene.
Ved kortslutning i en induksjonsregulator vil bryt
ningseffekten i ugunstigste tilfelle bli ca. 32 000 kVA.
Ved kortslutning i stasjons- eller fordelingstransfor
matorene under omkobling av hjelpeanlegget fra en
generator til en annen vil brytningseffekten i ugun-
