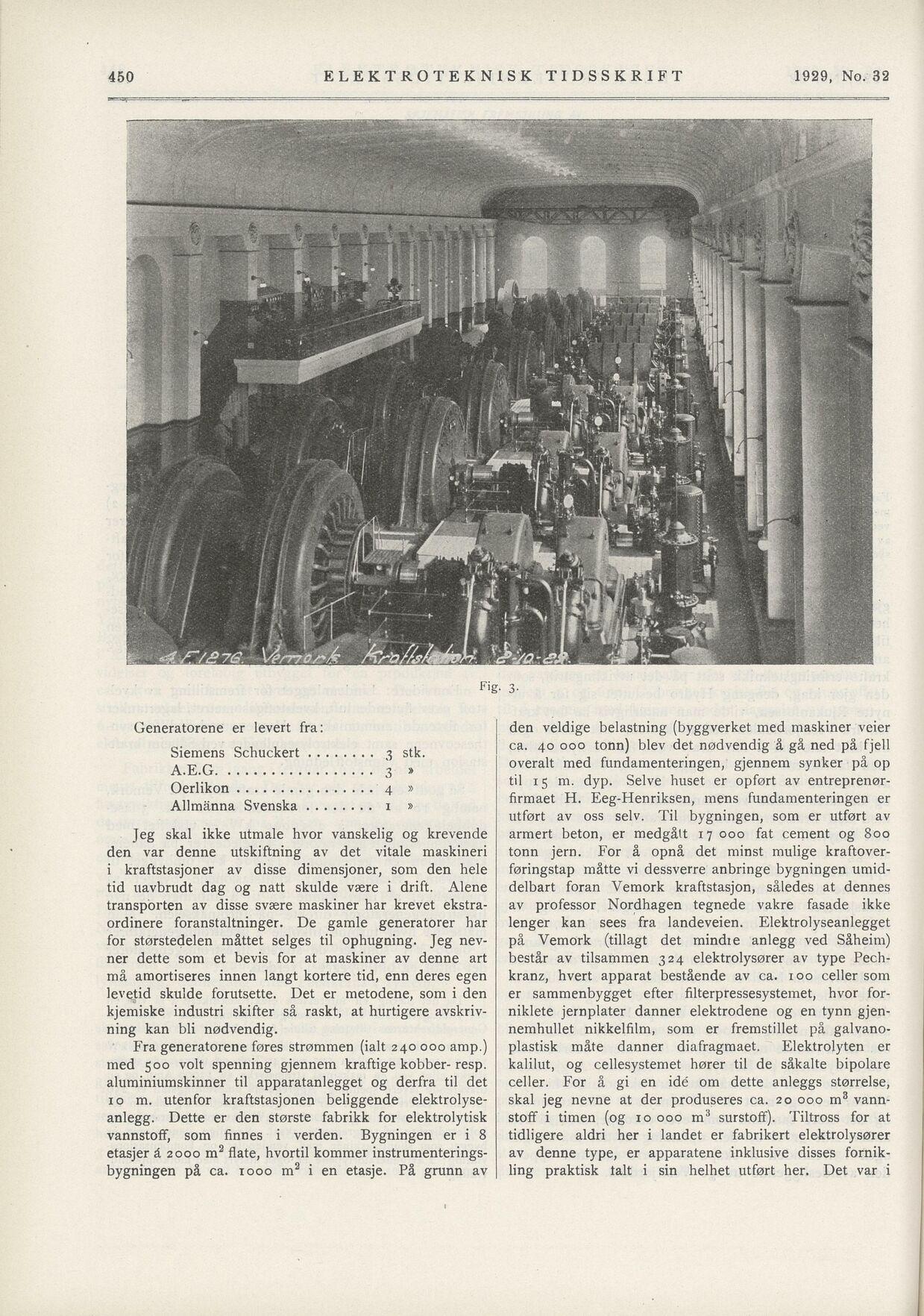

Fig 3-
Allmänna Svenska x
ELEKTROTEKNISK TIDSSKRIFT 1929, No. 32
den veldige belastning (byggverket med maskiner veier
ca. 40 000 tonn) blev det nødvendig å gå ned på fjell
overalt med fundamenteringen, gjennem synker på op
til 15 m. dyp. Selve huset er opført av entreprenør
firmaet H. Eeg-Henriksen, mens fundamenteringen er
utført av oss seiv. Til bygningen, som er utført av
armert beton, er medgålt 17 000 fat cement og 800
tonn jern. For å opnå det minst raulige kraftover
føringstap måtte vi dessverre anbringe bygningen umid
delbart foran Vemork kraftstasjon, således at dennes
av professor Nordhagen tegnede vakre fasade ikke
lenger kan sees fra landeveien. Elektrolyseanlegget
på Vemork (tillagt det mindie anlegg ved Såheim)
består av tilsammen 324 elektrolysører av type Pech
kranz, hvert apparat bestående av ca. 100 celler som
er sammenbygget efter filterpressesystemet, hvor for
niklete jernplater danner elektrodene og en tynn gjen
nemhullet nikkelfilm, som er fremstillet på galvano
plastisk måte danner diafragmaet. Elektrolyten er
kalilut, og cellesystemet hører til de såkalte bipolare
celler. For å gi en idé om dette anleggs størrelse,
skal jeg nevne at der produseres ca. 20 000 m3 vann
stoff i timen (og 10 000 m3 surstoff). Tiltross for at
tidligere aldri her i landet er fabrikert elektrolysører
av denne type, er apparatene inklusive disses formk
ling praktisk falt i sin helhet utført her. Det var i
Jeg skal ikke utmåle hvor vanskelig og krevende
den var denne utskiftning av det vitale maskineri
i kraftstasjoner av disse dimensjoner, som den hele
tid uavbrudt dag og natt skulde være i drift. Alene
transporten av disse svære maskiner har krevet ekstra
ordinere foranstaltninger. De gamle generatorer har
for størstedelen måttet selges til ophugning. Jeg nev
ner dette som et bevis for at maskiner av denne art
må amortiseres innen langt kortere tid, enn deres egen
levetid skulde forutsette. Det er metodene, som i den
kjemiske industri skifter så raskt, at hurtigere avskriv
ning kan bli nødvendig.
Fra generatorene føres strømmen (ialt 240 000 amp.)
med 500 volt spenning gjennem kraftige kobber- resp.
aluminiumskinner til apparatanlegget og derfrå til det
10 m. utenfor kraftstasjonen beliggende elektrolyse
anlegg. Dette er den største fabrikk for elektrolytisk
vannstoff, som finnes i verden. Bygningen er i 8
etasjer ä 2000 m2 flate, hvortil kommer instrumenterings
bygningen på ca. 1000 m2 i en etasje. På grunn av
Generatorene er levert fra:
450
Siemens Schuckert .... 3 stk.
A.E.G 3
Oerlikon 4 »
