Fig. 11 viser de 3 utførelsesmaater:
ordning).
No. 34, 1929 ELEKTROTEKNISK TIDSSKRIFT
Med hensyn til oversigtligheten så er den efter
min opfatning ialfald ikke bedre end ved de nyeste
indendørsanlæg med anordning i 2 etager (efter a)
eller med opstilling i aapen hal (c).
store firmaer paa kontinentet, og de anvendes nu i

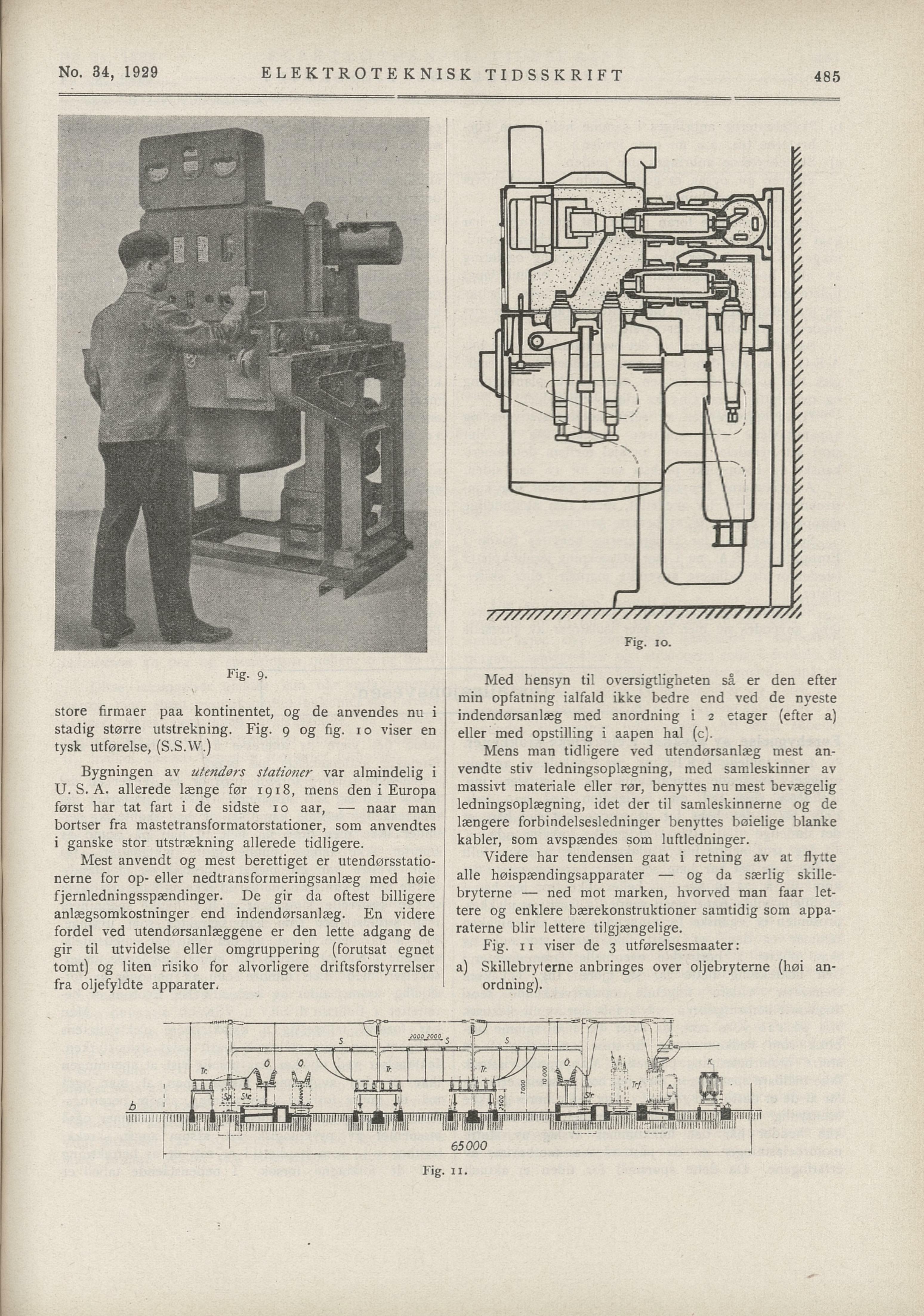

stadig større utstrekning. Fig. g og fig. 10 viser en
tysk utførelse, (S.S.W.) Mens man tidligere ved utendørsanlæg mest an
vendte stiv ledningsoplægning, med samleskinner av
massivt materiale eller rør, benyttes nu mest bevægelig
ledningsoplægning, idet der til samleskinnerne og de
længere forbindelsesledninger benyttes bøielige blanke
kabler, som avspændes som luftledninger.
Bygningen av utendors stationer var alraindelig i
U. S. A. allerede længe før 1918, mens den i Europa
først har tat fart i de sidste 10 aar, — naar man
bortser fra mastetransformatorstationer, som anvendtes
i ganske stor utstrækning allerede tidligere.
Videre har tendensen gaat i retning av at flytte
alle høispændingsapparater — og da særlig skille
bryterne — ned mot marken, hvorved man faar let
tere og enklere bærekonstruktioner samtidig som appa
raterne blir lettere tilgjængelige.
Mest anvendt og mest berettiget er utendørsstatio
nerne for op- eller nedtransformeringsanlæg med høie
fjernledningsspændinger. De gir da oftest billigere
anlægsorakostninger end indendørsanlæg. En videre
fordel ved utendørsanlæggene er den lette adgang de
gir til utvidelse eller omgruppering (forutsat egnet
tomt) og liten risiko for alvorligere driftsforstyrrelser
fra oljefyldte apparater.
a) Skillebryferne anbringes over oljebryterne (høi an-
Fig. 9.
Fig. II.
485
. isP^iPiss Pig lO>
—n" « 7^l
må Äfik fi® ’^"ißPiitSbHlp*
I 65000
