Full resolution (JPEG) - On this page / på denna sida - No. 5. 15. februar 1930 - Sider ...
<< prev. page << föreg. sida << >> nästa sida >> next page >>
Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.
heller ikke saa sterkt
strammet som tilfellet
er ved vaar nyeste linje,
Nore—Oslo-linjen, hvor
vi da ogsaa har tore-
tatt forstramning under
montasjen. Montasje-
strekket dreier sig for
s
denne kabel om ca 15—
1 800 kg, men den blev
først overstrnkket med
ca 3 600 kg og derpaa
sluppet ned i riktig pil-
høide. Dette viste sig
25 50 75 ikke aa by paa særlige
dntai dogrt

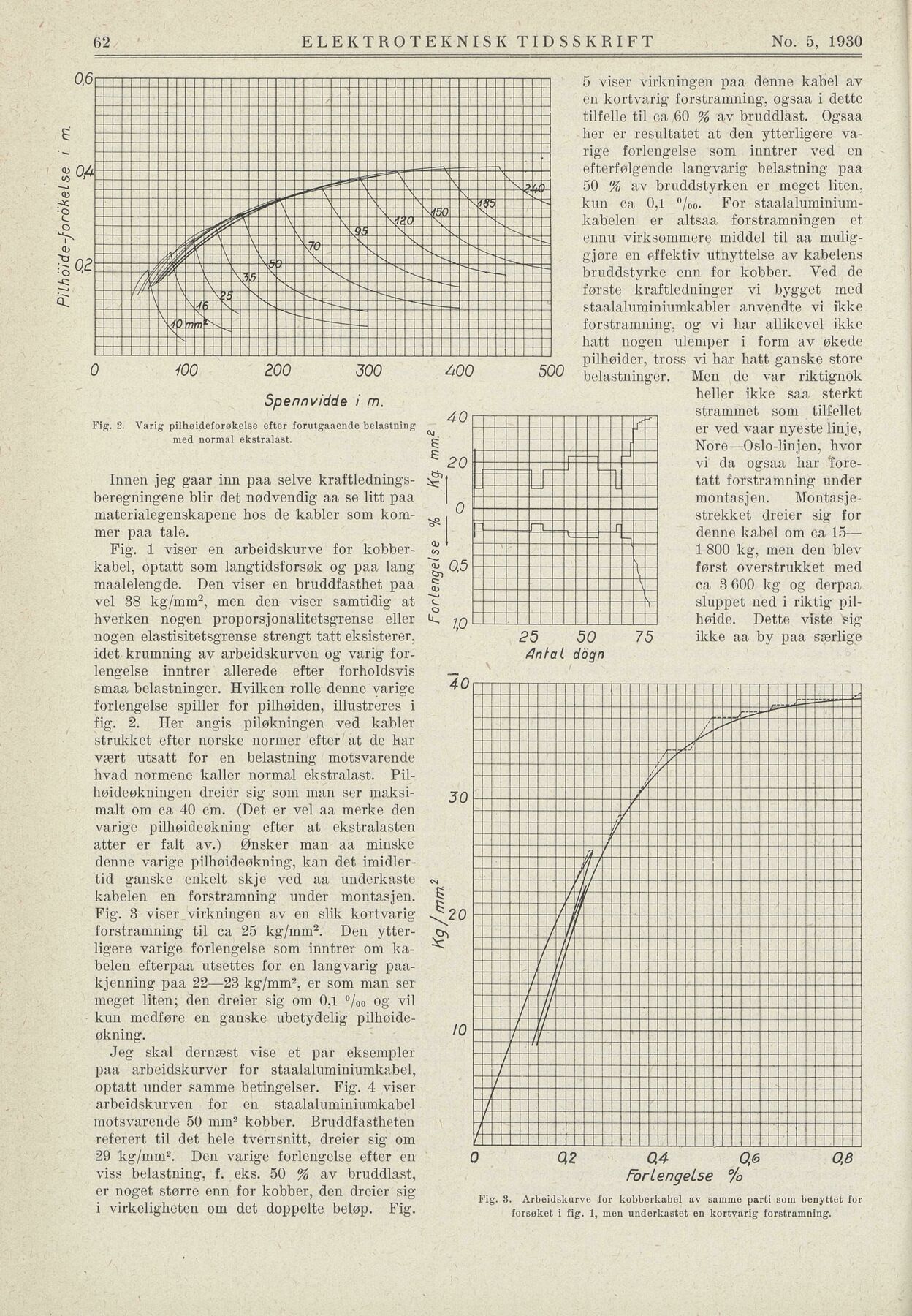

ELEKTROTEKNISK TIDSSKRIFT No. 5, 1930
5 viser virkningen paa denne kabel av
en kortvarig forstramning, ogsaa i dette
tilfelle til ca 60 % av bruddlast. Ogsaa
her er resultatet at den ytterligere va
rige forlengelse som inntrer ved en
efterfølgende langvarig belastning paa
50 % av brnddstyrken er meget liten,
kim ca 0,1 %0. For staalaluminium
kabelen er altsaa forstramningen et
ennu virksommere middel til aa mulig
gjøre en effektiv utnyttelse av kabelens
bruddstyrke enn for kobber. Ved de
første kraftledninger vi bygget med
staalaluminiumkabler anvendte vi ikke
forstramning, og vi har allikevel ikke
hatt nosen ulemper i form av økede
pilhøider, tross vi har hatt ganske store
500 belastninger. Men de var riktignok
Innen jeg gaar inn paa selve kraftlednings
beregningene blir det nødvendig aa se litt paa
materialegenskapene hos de kabler som kom
mer paa tale.
Fig. 1 viser en arbeidskurve for kobber
kabel, optatt som langtidsforsøk og paa lang
maalelengde. Den viser en bruddfasthet paa
vel 38 kg/mm2, men den viser samtidig at
hverken nogen proporsjonalitetsgrense eller
nogen elastisitetsgrense strengt tatt eksisterer,
idet krumning av arbeidskurven og varig for
lengelse inntrer allerede efter forholdsvis
smaa belastninger. Hvilken rolle denne varige
forlengelse spiller for pilhøiden, illustreres i
fig. 2. Her angis piløkningen ved kabler
strukket efter norske normer efter at de har
vært utsatt for en belastning motsvarende
hvad normene kaller normal ekstralast. Pil
høideøkningen dreier sig som man ser maksi
malt om ca 40 cm. (Det er vel aa merke den
varige pilhøideøkning efter at ekstralasten
atter er fait av.) Ønsker man aa minske
denne varige pilhøideøkning, kan det imidler
tid ganske enkelt skje ved aa underkaste
kabelen en forstramning under montasjen.
Fig. 3 viser virkningen av en slik kortvarig
forstramning til ca 25 kg/mm2. Den ytter
ligere varige forlengelse som inntrer om ka
belen efterpaa utsettes for en langvarig paa
kjenning paa 22—23 kg/mm2, er som man ser
meget liten; den dreier sig om 0,1 %o og vil
kun medføre en ganske ubetydelig pilhøide
økning.
Jeg skal dernæst vise et par eksempler
paa arbeidskurver for staalaluminmmkabel,
optatt under samme betingelser. Fig. 4 viser
arbeidskurven for en staalaluminmmkabel
motsvarende 50 mm* kobber. Bruddfastheten
referert til det hele tverrsnitt, dreier sig om
29 kg/mm2. Den varige forlengelse efter en
viss belastning, f. eks. 50 % av bruddlast,
er noget større enn for kobber, den dreier sig
i virkeligheten om det doppelte beløp. Fig.
med normal ekstralast.
Fig. 2. Varig pilhøideforøkelse efter forutgaaende belastning
Spennvidde i m.
Fig. 3. Arbeidskurve for kobberkabel av samme parti som benyttet for
forsøket i fig. 1, men underkastet en kortvarig forstramning.
0,2 0,4 0,6 0,8
ForiengeL.se %
62
0.6yj I||||III I I | I I | ’Hl’" | I ‘Ml Ml ||j j|j M Mj |T-
sQ*EEEEEÉEEEEEEEEEEEEEEEEEEE;Z;piEEEEE!5=EE!!EEEEEE
T. V V Z
oc - — ’ \ z
•o ___=±====i===^iV=iz=SFI=5–^^===t======
_====i====;^^=j-=i=V====^a===5“=i^==i:^^s-“
ZZZZEEEZZZZZZZZZZZZZZZZZZZZZZ
0 m 200 300 äOO
rmm^i
M
M=^EEp=EEiEE
*1 :
o [-4-
1 ===============^E
1,0 M UJ
40 rmtttttt mim i i.ihi. ’MM RTJITTID
s -H /f
illllll
0
<< prev. page << föreg. sida << >> nästa sida >> next page >>
