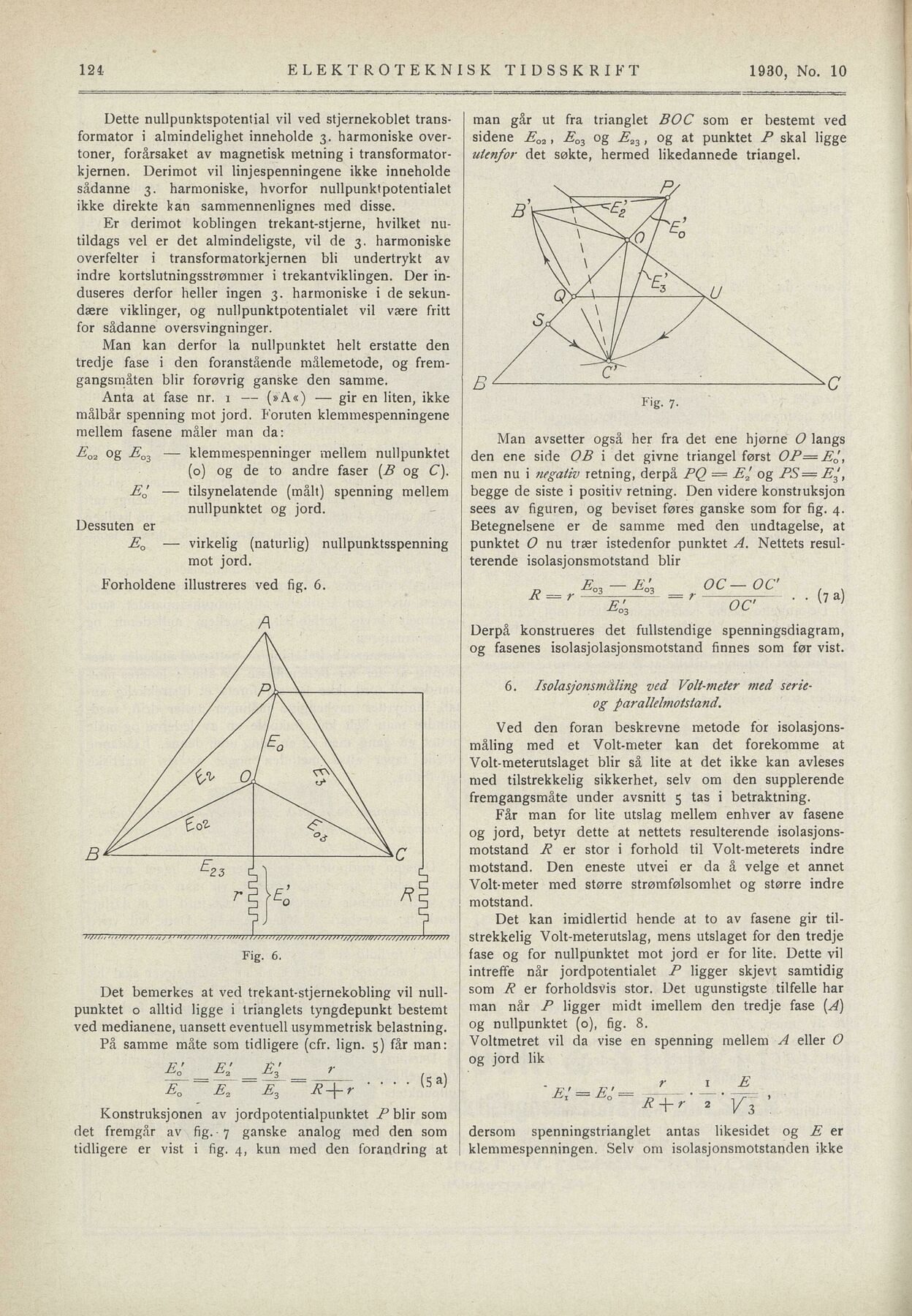

ELEKTROTEKNISK TIDSSKRIFT 1930, No. 10
Dette nullpunktspotential vil ved stjernekoblet trans
formator i almindelighet inneholde 3. harmoniske over
toner, forårsaket av magnetisk metning i transformator
kjernen. Derimot vil linjespenningene ikke inneholde
sådanne 3. harmoniske, hvorfor nullpunktpotentialet
ikke direkte kan saramennenlignes med disse.
man går ut fra trianglet BOC som er bestemt ved
sidene Ea2 , E03 og E23 , og at punktet P skal ligge
utenfor det søkte, hermed likedannede triangel.
Er derimot koblingen trekant-stjerne, hvilket nu
tildags vel er det almindeligste, vil de 3. harmoniske
overfelter i transformatorkjernen bli undertrykt av
indre kortslutningsstrømmer i trekantviklingen. Der in
duseres derfor heller ingen 3, harmoniske i de sekun
dære viklinger, og nullpunktpotentialet vil være fritt
for sådanne oversvingninger.
Man kan derfor la nullpunktet helt erstatte den
tredje fase i den foranstående målemetode, og frem
gangsmåten blir forøvrig ganske den samme.
Anta at fase nr. x — (»A«) — gir en liten, ikke
målbår spenning mot jord. Foruten klemmespenningene
mellem fasene måler man da:
Man avsetter også her fra det ene hjørne 0 langs
den ene side OB i det givne triangel først OP—EÖ,
men nu i negativ retning, derpå PQ =E2 og PS=E3 ,
begge de siste i positiv retning. Den videre konstruksjon
sees av figuren, og beviset føres ganske som for fig. 4.
Betegnelsene er de samme med den undtagelse, at
punktet O nu trær istedenfor punktet A. Nettets resul
terende isolasjonsmotstand blir
EQ2 og E03 — klemmespenninger mellem nullpunktet
(o) og de to andre faser (B og C).
Eé — tilsynelatende (målt) spenning mellem
nullpunktet og jord.
Dessuten er
E0 — virkelig (naturlig) nullpunktsspenning
mot jord.
*~ r –EIT • (7a)
Forholdene illustreres ved fig. 6.
Derpå konstrueres det fullstendige spenningsdiagram,
og fasenes isolasjolasjonsmotstand finnes som før vist.
6. Is0lasjonsmåling ved Volt-meter med serie
og parallelmotstand.
Ved den foran beskrevne metode for isolasjons
måling med et Volt-meter kan det forekomme at
Volt-meterutslaget blir så lite at det ikke kan avleses
med tilstrekkelig sikkerhet, seiv om den supplerende
fremgangsmåte under avsnitt 5 tas i betraktning.
Får man for lite utslag mellem enhver av fasene
og jord, betyr dette at nettets resulterende isolasjons
motstand R er stor i forhold til Volt-meterets indre
motstand. Den eneste utvei er da å velge et annet
Volt-meter med større strømfølsomhet og større indre
motstand.
Det kan imidlertid hende at to av fasene gir til
strekkelig Volt-meterutslag, mens utslaget for den tredje
fase og for nullpunktet mot jord er for lite. Dette vil
intreffe när jordpotentialet P ligger skjevt samtidig
som R er forholdsvis stor. Det ugunstigste tilfelle har
man når P ligger midt imellem den tredje fase {A)
og nullpunktet (o), fig. 8.
Det bemerkes at ved trekant-stjernekobling vil null
punktet o alltid ligge i trianglets tyngdepunkt bestemt
ved medianene, uansett eventuell usymmetrisk belastning.
Voltmetret vil da vise en spenning mellem A eller O
og jord lik
På samme måte som tidligere (cfr. lign. 5) får man:
(,a)
E0 E2 E3 R+ r ‘ - 1
„, r x E
Ei = Eo = -p ,
R-\-r 2 yz
Konstruksjonen av jordpotentialpunktet P blir som
det fremgår av fig. -7 ganske analog med den som
tidligere er vist i fig. 4, kun med den forandring at
dersom spenningstrianglet antas likesidet og E er
klemmespenningen. Seiv om isolasjonsmotstanden ikke
Fig. 7.
Fig. 6.
