Lampe- til å benytte fjernbetjening for alle brytere med sær
vender s]qP betjeningsrum som almindelig ved store kraftanlegg.
Signalskjema.

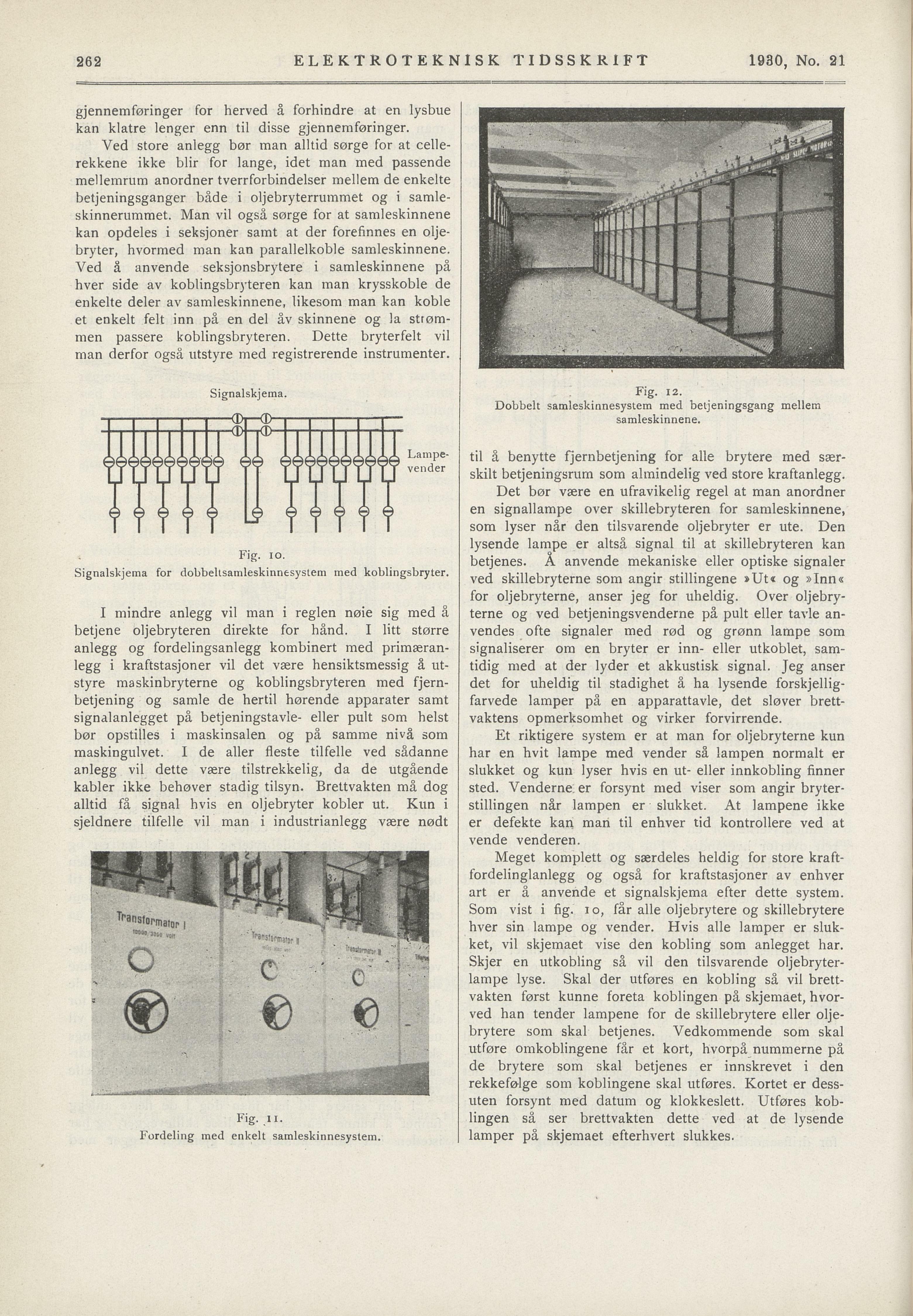

ELEKTROTEKNISK TIDSSKRIFT 1930, No. 21
gjennemføringer for herved å forhindre at en lysbue
kan klatre lenger enn til disse gjennemføringer.
Ved store anlegg bør man alltid sørge for at celle
rekkene ikke blir for lange, idet man med passende
mellemrum anordner tverrforbindelser mellem de enkelte
betjeningsganger både i oljebryterrummet og i samle
skinnerummet. Man vil også sørge for at samleskinnene
kan opdeles i seksjoner samt at der förefinnes en olje
bryter, hvormed man kan parallelkoble samleskinnene.
Ved å anvende seksjonsbrytere i samleskinnene på
hver side av koblingsbryteren kan man krysskoble de
enkelte deler av samleskinnene, likesom man kan koble
et enkelt felt inn på en del åv skinnene og la strøm
men passere koblingsbryteren. Dette bryterfelt vil
man derfor også utstyre med registrerende instrumenter.
Det bør være en ufravikelig regel at man anordner
en signallampe over skillebryteren for samleskinnene,
som lyser når den tilsvarende oljebryter er ute. Den
lysende lampe er altså signal til at skillebryteren kan
betjenes. Å anvende mekaniske eller optiske signaler
ved skillebryterne som angir stillingene »Ut« og »Inn«
for oljebryterne, anser jeg for uheldig. Over oljebry
terne og ved betjeningsvenderne på pult eller tavle an
vendes ofte signaler med rød og grønn lampe som
signaliserer om en bryter er inn- eller utkoblet, sam
tidig med at der lyder et akkustisk signal. Jeg anser
det for uheldig til stadighet å ha lysende forskjellig
farvede lamper på en apparattavle, det sløver brett
vaktens opmerksomhet og virker forvirrende.
I mindre anlegg vil man i regien nøie sig med å
betjene oljebryteren direkte for hånd. I litt større
anlegg og fordelingsanlegg kombinert med primæran
legg i kraftstasjoner vil det være hensiktsmessig å ut
styre maskinbryterne og koblingsbryteren med fjern
betjening og samle de hertil hørende apparater samt
signalanlegget på betjeningstavle- eller pult som helst
bør opstilles i maskinsalen og på samme nivå som
maskingulvet. I de aller fleste tilfelle ved sådanne
anlegg vil dette være tilstrekkelig, da de utgående
kabler ikke behøver stadig tilsyn. Brettvakten må dog
alltid få signal hvis en oljebryter kobler ut. Kun i
sjeldnere tilfelle vil man i industrianlegg være nødt
Et riktigere system er at man for oljebryterne kun
har en hvit lampe med vender så lampen normalt er
slukket og kun lyser hvis en ut- eller innkobling finner
sted. Venderne er forsynt med viser som angir bryter
stillingen når lampen er slukket. At lampene ikke
er defekte kan man til enhver tid kontrollere ved at
vende venderen.
Meget komplett og særdeles heldig for store kraft
fordelinglanlegg og også for kraftstasjoner av enhver
art er å anvende et signalskjema efter dette system.
Som vist i fig. io, får alle oljebrytere og skillebrytere
hver sin lampe og vender. Hvis alle lamper er sluk
ket, vil skjemaet vise den kobling som anlegget har.
Skjer en utkobling så vil den tilsvarende oljebryter
lampe lyse. Skal der utføres en kobling så vil brett
vakten først kunne foreta koblingen på skjemaet, hvor
ved han tender lampene for de skillebrytere eller olje
brytere som skal betjenes. Vedkommende som skal
utføre omkoblingene får et kort, hvorpå nummerne på
de brytere som skal betjenes er innskrevet i den
rekkefølge som koblingene skal utføres. Kortet er dess
uten forsynt med datum og klokkeslett. Utføres kob
lingen så ser brettvakten dette ved at de lysende
lamper på skjemaet efterhvert slukkes.
Fig. 12.
Dobbelt samleskinnesystem med betjeningsgang mellem
samleskinnene.
Fig. io.
Signalskjema for dobbeltsamleskinnesyslem med koblingsbryter.
Fig. li.
Fordeling med enkelt samleskinnesystem.
