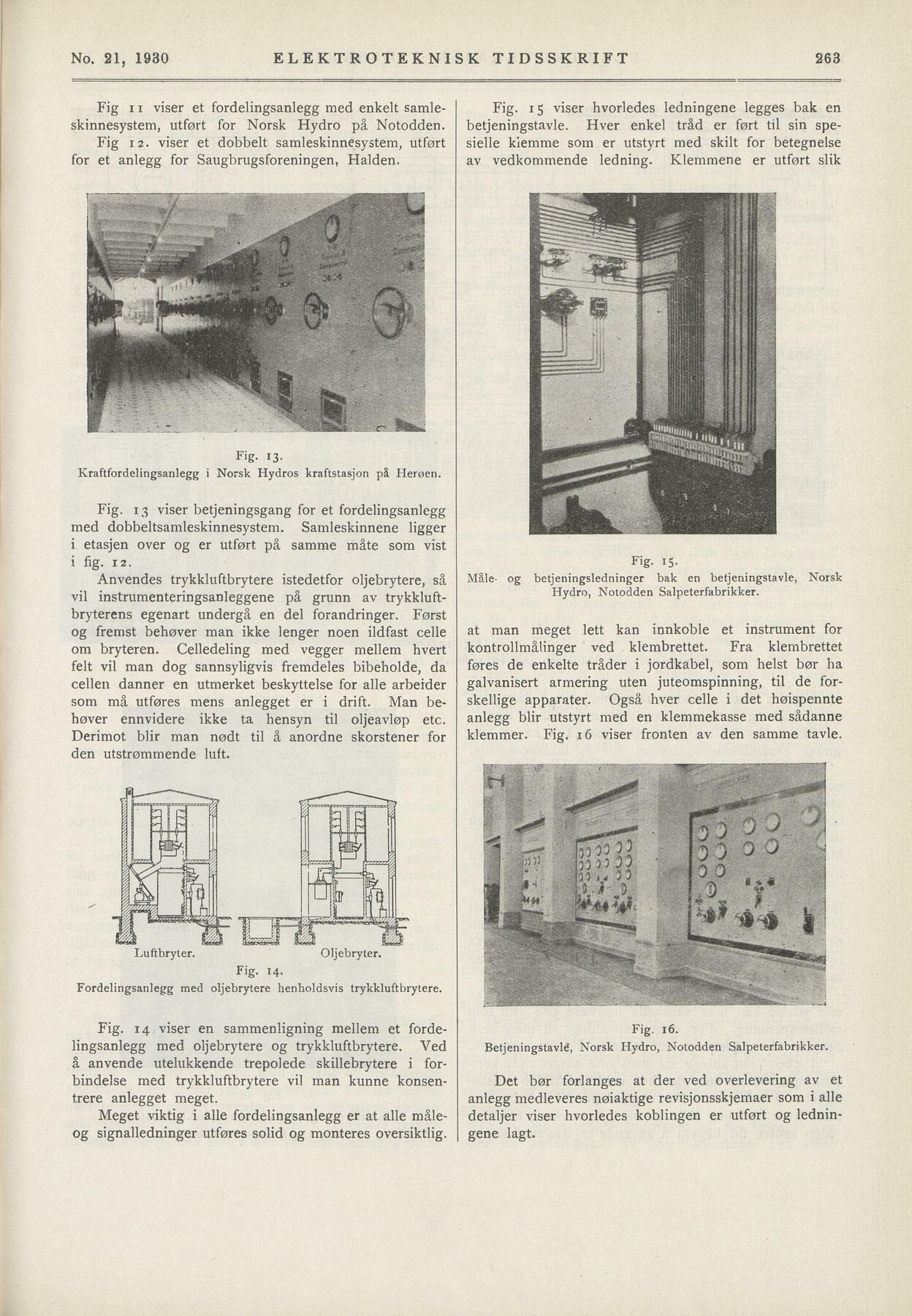

Måle
ELEKTROTEKNISK TIDSSKRIFT
No. 21, 1930
Fig 11 viser et fordelingsanlegg med enkelt samle
skinnesystem, utført for Norsk Hydro på Notodden.
Anvendes trykkluftbrytere istedetfor oljebrytere, så
vil instrumenteringsanleggene på grunn av trykkluft
bryterens egenart undergå en del forandringer. Først
og fremst behøver man ikke lenger noen ildfast celle
om bryteren. Celledeling med vegger mellem hvert
felt vil man dog sannsyligvis fremdeles bibeholde, da
cellen danner en utmerket beskyttelse for alle arbeider
som må utføres mens anlegget er i drift. Man be
høver ennvidere ikke ta hensyn til oljeavløp etc.
Derimot blir man nødt til å anordne skorstener for
den utstrømmende luft.
at man meget lett kan innkoble et instrument for
kontrollmålinger ved klembrettet. Fra klembrettet
føres de enkelte tråder i jordkabel, som helst bør ha
galvanisert armering uten juteomspinning, til de for
skellige apparater. Også hver celle i det høispennte
anlegg blir utstyrt med en klemmekasse med sådanne
klemmer. Fig. 16 viser fronten av den samme tavle.
Betjeningstavlé, Norsk Hydro, Notodden Salpeterfabrikker.
Det bør forlanges at der ved overlevering av et
anlegg medleveres nøiaktige revisjonsskjemaer som i alle
detaljer viser hvorledes koblingen er utført og lednin
gene lagt.
Fig 12. viser et dobbelt samleskinnesystem, utført
for et anlegg for Saugbrugsforeningen, Halden.
Fig. 13-
Kraftfordelingsanlegg i Norsk Hydros kraftstasjon pl Flerøen.
Fig. 13 viser betjeningsgang for et fordelingsanlegg
med dobbeltsamleskinnesystem. Samleskinnene Hgger
i etasjen over og er utført på samme måte som vist
i fig. 12. Fig- IS-
og betjeningsledninger bak en betjeningstavle, Norsk
Hydro, Notodden Salpeterfabrikker.
Fig. 15 viser hvorledes ledningene legges bak en
betjeningstavle. Hver enkel tråd er ført til sin spe
sielle klemme som er utstyrt med skilt for betegnelse
av vedkommende ledning. Klemmene er utført slik
Fig. 14.
Fordelingsanlegg med oljebrytere henholdsvis trykkluftbrytere,
Oljebryter.
Luftbryter.
Fig. 14 viser en sammenligning mellem et forde
lingsanlegg med oljebrytere og trykkluftbrytere. Ved
å anvende utelukkende trepolede skillebrytere i for
bindelse med trykkluftbrytere vil man kunne konsen
trere anlegget meget.
Meget viktig i alle fordelingsanlegg er at alle måle
og signalledninger utføres solid og monteres översiktlig.
Fig. 16.
263
i - ,/ 4 m •
p ’ ’-r ’ ,
/r £*’’
r - w ss*
* ,T“:?: •’%?!% ’ fliW fl I Wlllli
m i
"i —- ’jo 5* 3 0 0
! :",; |]) })|3 ’ QQ
J|^
