1930, No. 23
ELEKTROTEKNISK TIDSSKRIFT
Utløsning skjer når en av de samtalende abonnenter
legger mikrotelefonen på og vedkommende forbindelses
linje frigjøres.
Rikstelefonsamtaler. Hvis abonnenten ien gjennem
gangscentral er optatt, når der kommer en rikstelefon
samtale til ham, hører telefonistinnen optattsignalet
ved en innkobling av lyttenøklen før hun skal til å
ringe. Hun trykker da ringenøklen ned et øieblikk og
lar derefter ringe- og lyttenøklene gå tilbake til nor
malstilling, hvorved der sendes en impuls over for
bindelseslinjens A-gren, der bevirker frakobling av op
tattsignalreléet og tilkobling av forbindelseslinjen mellem
den manuelle central og gjennerngangscentralen til den
lokale samtalestrømkrets i gjennerngangscentralen således
at rikstelefonforbindelsen kan settes frem til abonnenten
ved at telefonistinnen bryter den lokale samtale og
kobler den forlangte abonnent til forbindelseslinjen ved
å innstille hans nummer.
Optatt-prøve. Hvis samtalekretsen i gjennemgangs
centralen er optatt, kommer impulsene for annet siffer
ikke frem til den opringte landscentral. Telefonist
innen hører optattsignalet fra gjennerngangscentralen
og underretter den opringende abonnent ved hjelp av
sine ringe- og lyttenøkler.
Opringning fra den manuelle central til landscentralen.
Efter å ha innstillet det forlangte nummer i lands
centralen, ringer telefonistinnen intermitterende inntil
der svares. Når svar er mottatt kobles den opringte
linje direkte til forbindelseslinjen i landscentralen og
der legges ikke beslag på noen lokal samtalestrøm
krets. Da forbindelsen videre går gjennem det manu
elle bord, har telefonistinnen direkte kontroll over for
bindelsen. Hvis den forlangte abonnent er optatt, gis
der optattsignal over forbindelseslinjen ved hjelp, av et
surrerelé i landscentralen.
Hvis den forlangte abonnent er tilknyttet en lands
central under gjennerngangscentralen kan rikstelefon
samtalen bli meldt og forbindelsen istandbragt på
lignende måte, Hvis forbindelseslinjen mellem gjen
nemgangscentralen og landscentralen er optatt, kan lele
fonistinnen bryte forbindelsen til fordel for rikstelefon
samtalen. Da den av rikstelefonen forlangte abonnent
og forbindelseslinjen fra gjennerngangscentralen til
landscentralen kan være optatt av to forskjellige sam
taler, har telefonislinnen adgang til å bryte forbindel
sene efter tur og koble rikstelefonen frem til den
forlangte abonnent.
Utkobling av en forbindelsesli7ije på hvilken der er feiL
Når en avledning til jord opstår på en av forbin
delseslinjene raellem centralene, lår telefonistinnen et
vedvarende opringningssignal. Avledning på abonnent
linjene vil ikke beslaglegge forbindelseslinjene og gi
opringningssignal, da linjereléene ligger i linjestrøm
kretsens jordside. Hvis feilen ligger på en av gjen
nemgangscentralens forbindelseslinjer, kan telefonist
innen prøve samtlige linjer og sette den defekte linje
ut av bruk ved å innstille først sifret o og derefter
vedkommende forbindelseslinjes siffer. Linjen blir der
ved fastholdt av et »feilrelé« og telefonistinnen kan
ta proppen ut. Når feilen er rettet, går »feilreléeU

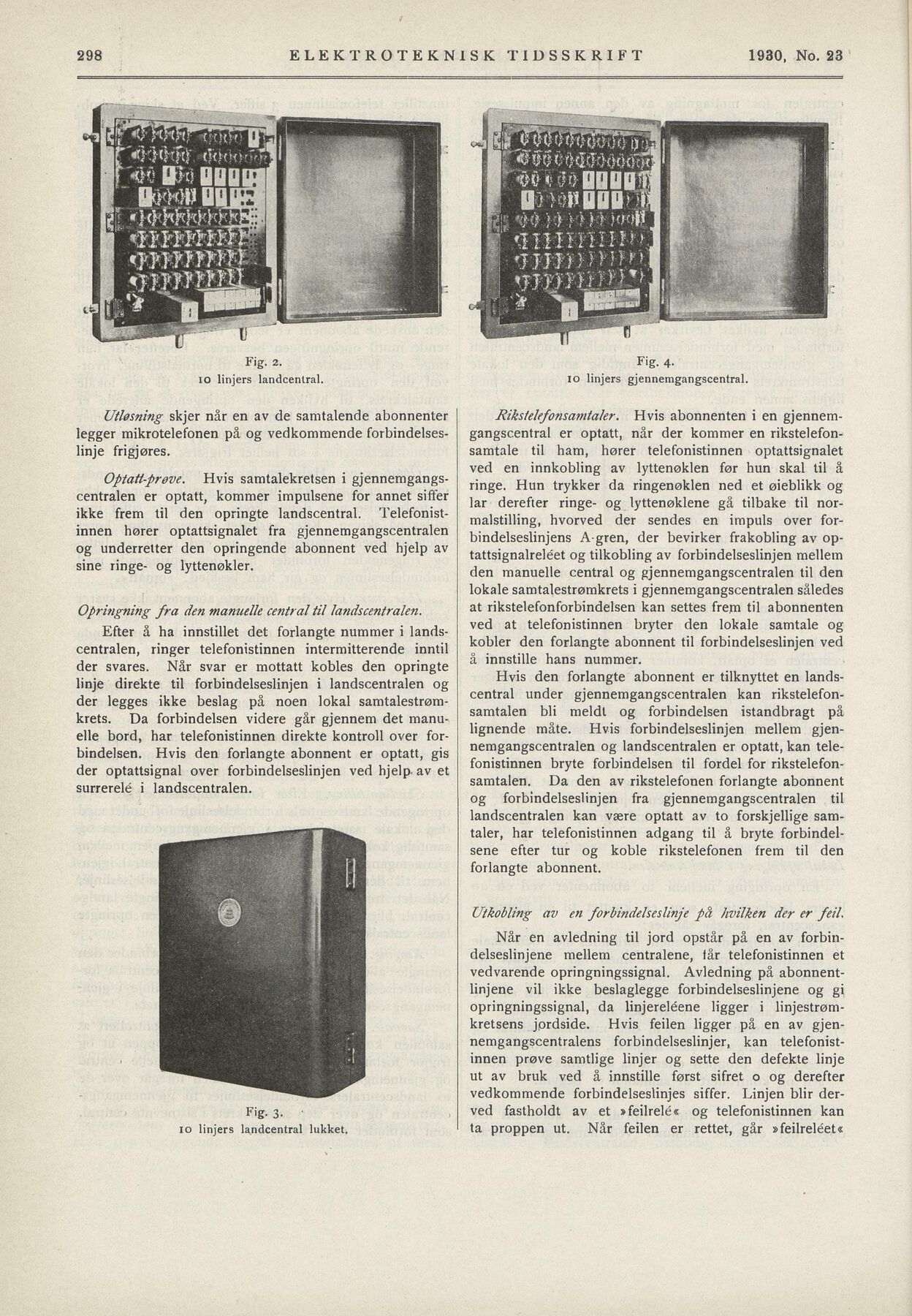

10 linjers landcentral.
Fig. 2. Fig. 4.
10 linjers gjennemgangscentral
F’g- 3-
10 linjers landcentral lukket.
298
