Drosselspoler.
Spenningstransformatorer.

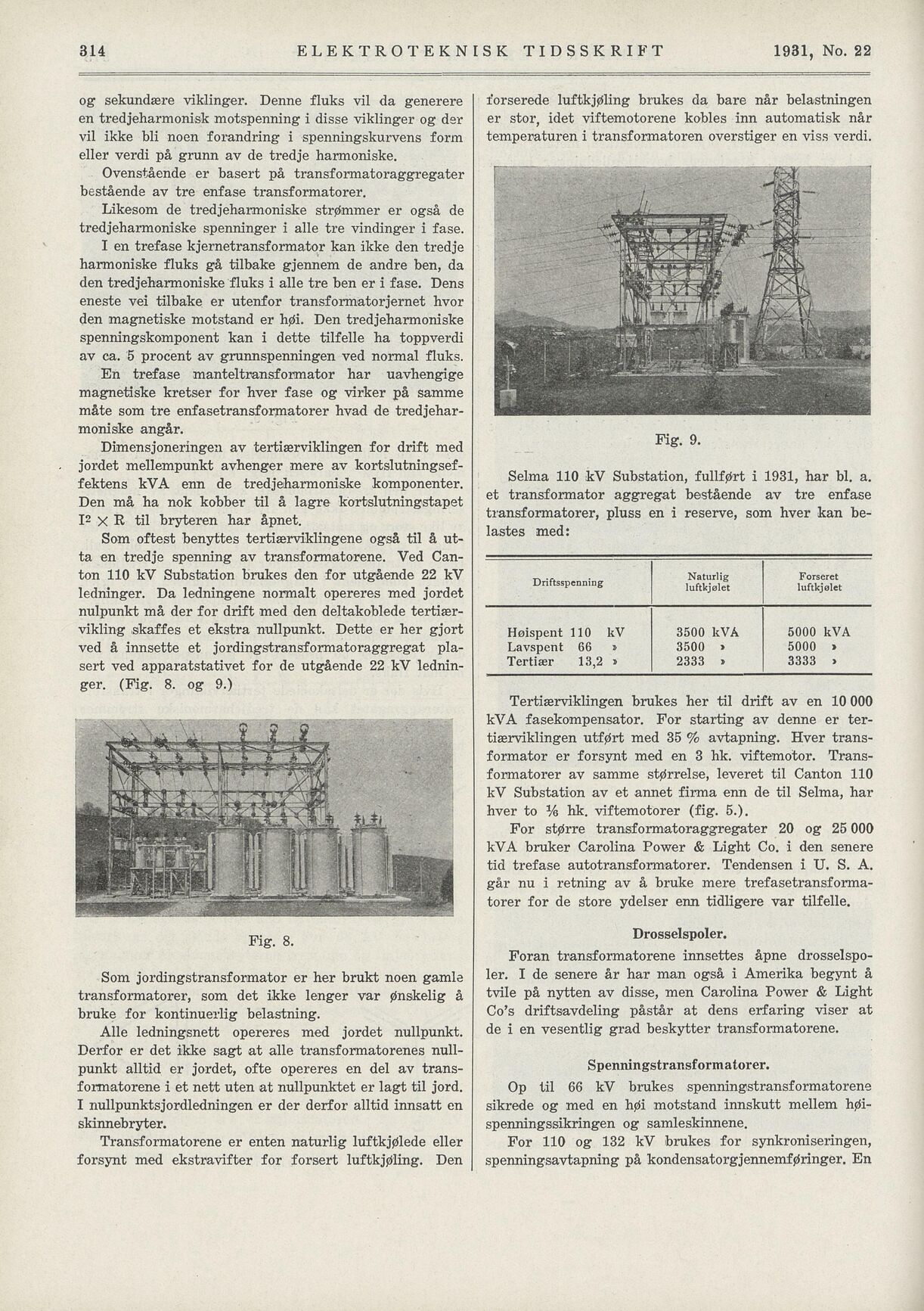

1931, No. 22
ELEKTROTEKNISK TIDSSKRIFT
forserede luftkjøling brukes da bare når belastningen
er stor, idet viftemotorene kobles inn automatisk når
temperaturen i transformatoren overstiger en viss verdi.
og sekundære viklinger. Denne fluks vil da generere
en tredjeharmonisk motspenning i disse viklinger og der
vil ikke bli noen forandring i spenningskurvens form
eller verdi på grunn av de tredje harmoniske.
Ovenstående er basert på transformatoraggregater
bestående av tre enfase transformatorer.
Likesom de tredjeharmoniske strømmer er også de
tredjeharmoniske spenninger i alle tre vindinger i fase.
I en trefase kjernetransformator kan ikke den tredje
harmoniske fluks gå tilbake gjennem de andre ben, da
den tredjeharmoniske fluks i alle tre ben er i fase. Dens
eneste vei tilbake er utenfor transformatorjernet hvor
den magnetiske motstand er høi. Den tredjeharmoniske
spenningskomponent kan i dette tilfelle ha toppverdi
av ca. 5 procent av grunnspenningen ved normal fluks.
En trefase manteltransformator har uavhengige
magnetiske kretser for hver fase og virker på samme
måte som tre enfasetransformatorer hvad de tredjehar
moniske angår.
Dimensjoneringen av tertiærviklingen for drift med
jordet mellempunkt avhenger mere av kortslutningsef
fektens kVA enn de tredjeharmoniske komponenter.
Den må ha nok kobber til å lagre kortslutningstapet
I 2 X R til bryteren har åpnet.
Selma 110 kV Substation, fullført i 1931, har bl. a.
et transformator aggregat bestående av tre enfase
transformatorer, pluss en i reserve, som hver kan he
lastes med:
Som oftest benyttes tertiærviklingene også til ä ut
ta en tredje spenning av transformatorene. Ved Can
ton 110 kV Substation brukes den for utgående 22 kV
ledninger. Da ledningene normalt opereres med jordet
nulpunkt må der for drift med den deltakoblede tertiær
vikling skaffes et ekstra nullpunkt. Dette er her gjort
ved å innsette et jordingstransformatoraggregat pla
sert ved apparatstativet for de utgående 22 kV lednin
ger. (Fig. 8. og 9.)
Tertiærviklingen brukes her til drift av en 10 000
kVA fasekompensator. For starting av denne er ter
tiærviklingen utført med 35 % avtapning. Hver trans
formator er forsynt med en 3 hk. viftemotor. Trans
formatorer av samme størrelse, leveret til Canton 110
kV Substation av et annet firma enn de til Selma, har
hver to Ve hk. viftemotorer (fig. 5.).
For større transformatoraggregater 20 og 25 000
kVA bruker Carolina Power & Light Co. i den senere
tid trefase autotransformatorer. Tendensen i U. S. A.
går nu i retning av å bruke mere trefasetransforma
torer for de store ydelser enn tidligere var tilfelle.
Foran transformatorene innsettes åpne drosselspo
ler. I de senere år har man også i Amerika begynt å
tvile på nytten av disse, men Carolina Power & Light
Co’s driftsavdeling påstår at dens erfaring viser at
de i en vesentlig grad beskytter transformatorene.
Som jordingstransformator er her brukt noen gamle
transformatorer, som det ikke lenger var ønskelig å
bruke for kontinuerlig belastning.
Alle ledningsnett opereres med jordet nullpunkt.
Derfor er det ikke sagt at alle transformatorenes null
punkt alltid er jordet, ofte opereres en del av trans
formatorene i et nett uten at nullpunktet er lagt til jord.
I nullpunktsjordledningen er der derfor alltid innsatt en
skinnebryter.
Op til 66 kV brukes spenningstransformatorene
sikrede og med en høi motstand innskutt mellem høi
spenningssikringen og samleskinnene.
For 110 og 132 kV brukes for synkroniseringen,
spenningsavtapning på kondensatorgjennemføringer. En
Transformatorene er enten naturlig luftkjølede eller
forsynt med ekstravifter for forsert luftkjøling. Den
Fig. 9.
Fig. 8.
324
Driftsspenning Naturlig
luftkjølet
Forseret
luftkjølet
Høispent 110 kV 3500 kVA 5000 kVA
Lavspent 66 » 3500 » 5000 »
Tertiær 13,2 » 2333 » 3333 >
Tertiærviklingen brukes her til drift av en 10 000
kVA fasekompensator. For starting av denne er ter-
