Betjeningskabler.
Strømtransformatorer.
Stasjonsbygningen
Overspenningsbeskyttelse.
Betjeningsrummet.
Oljeanlegget.
ner sted.

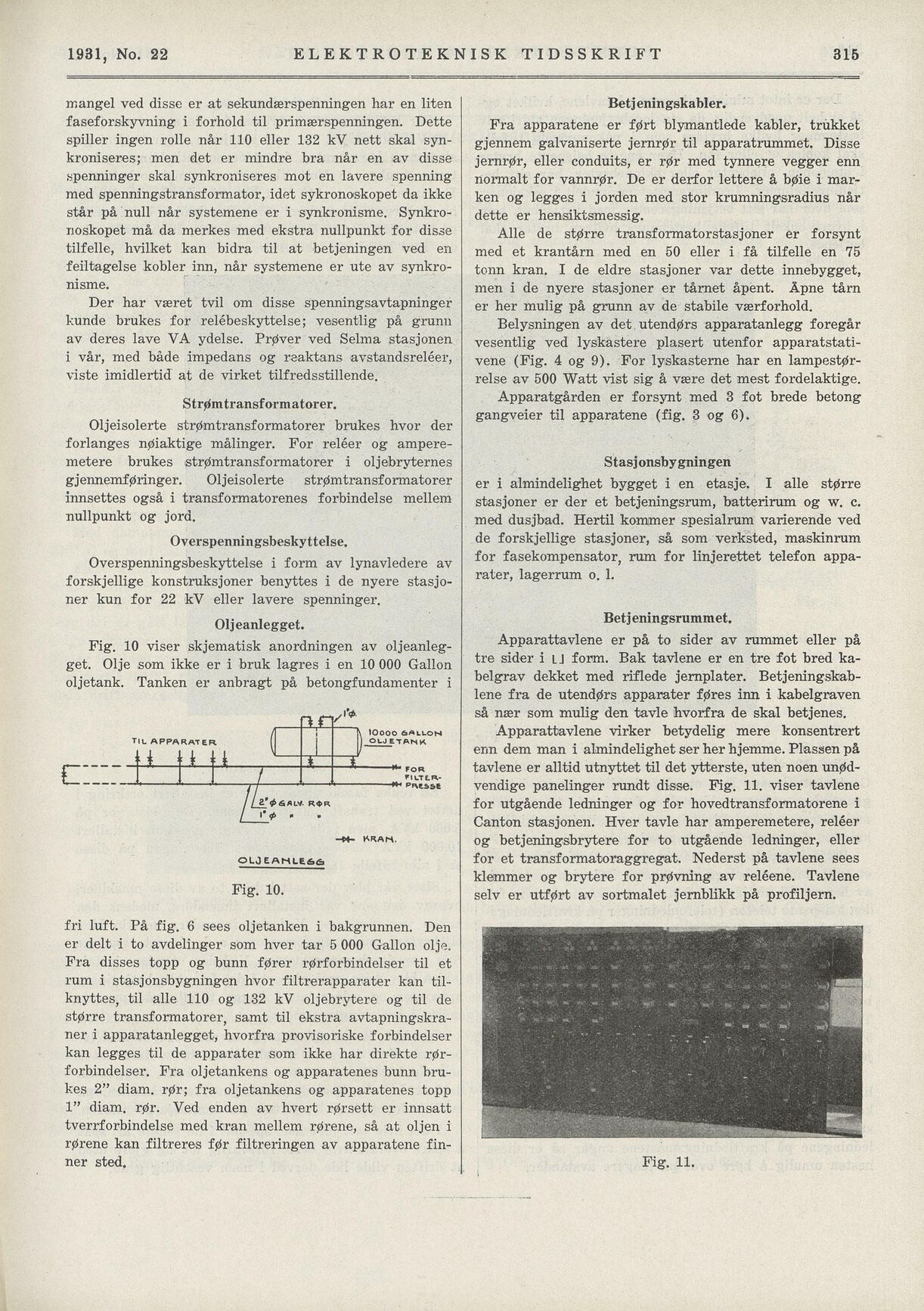

1931, No. 22 ELEKTROTEKNISK TIDSSKRIFT
mangel ved disse er at sekundærspenningen har en liten
faseforskyvning i forhold til primærspenningen. Dette
spiller ingen rolle når 110 eller 132 kV nett skal syn
kroniseres; men det er mindre bra når en av disse
spenninger skal synkroniseres mot en lavere spenning
med spenningstransformator, idet sykronoskopet da ikke
står på null når systemene er i synkronisme. Synkro
noskopet må da merkes med ekstra nullpunkt for disse
tilfelle, hvilket kan bidra til at betjeningen ved en
feiltagelse kobler inn, når systemene er ute av synkro
nisme.
Fra apparatene er ført blymantlede kabler, trukket
gjennem galvaniserte jernrør til apparatrummet. Disse
jernrør, eller conduits, er rør med tynnere vegger enn
normalt for vannrør. De er derfor lettere å bøie i mar
ken og legges i jorden med stor krumningsradius når
dette er hensiktsmessig.
Alle de større transformatorstasjoner er forsynt
med et krantårn med en 50 eller i få tilfelle en 75
tonn kran. I de eldre stasjoner var dette innebygget,
men i de nyere stasjoner er tårnet åpent. Åpne tårn
er her mulig på grunn av de stabile værforhold.
Der har været tvil om disse spenningsavtapninger
kunde brukes for relébeskyttelse; vesentlig på grunn
av deres lave VA ydelse. Prøver ved Selma stasjonen
i vår, med både impedans og reaktans avstandsreléer,
viste imidlertid at de virket tilfredsstillende.
Belysningen av det utendørs apparatanlegg foregår
vesentlig ved lyskastere plasert utenfor apparatstati
vene (Fig. 4 og 9). For lyskasteme har en lampestør
relse av 500 Watt vist sig å være det mest fordelaktige.
Apparatgården er forsynt med 3 fot brede betong
gangveier til apparatene (fig. 3 og 6).
Oljeisolerte strømtransformatorer brukes hvor der
forlanges nøiaktige målinger. For reléer og ampere
metere brukes strømtransformatorer i oljebryternes
gjennemføringer. Oljeisolerte strømtransformatorer
innsettes også i transformatorenes forbindelse mellem
nullpunkt og jord.
er i almindelighet bygget i en etasje. I alle større
stasjoner er der et betjeningsrum, batterirum og w. c.
med dusjbad. Hertil kommer spesialrum varierende ved
de forskjellige stasjoner, så som verksted, maskinrum
for fasekompensator, rum for linjerettet telefon appa
rater, lagerrum o. 1.
Overspenningsbeskyttelse i form av lynavledere av
forskjellige konstruksjoner benyttes i de nyere stasjo
ner kun for 22 kV eller lavere spenninger.
Apparattavlene er på to sider av rummet eller på
tre sider i U form. Bak tavlene er en tre fot bred ka
belgrav dekket med riflede jemplater. Betjeningskab
lene fra de utendørs apparater føres inn i kabelgraven
så nær som mulig den tavle hvorfra de skal betjenes.
Apparattavlene virker betydelig mere konsentrert
enn dem man i almindelighet ser her hjemme. Plassen på
tavlene er alltid utnyttet til det ytterste, uten noen unød
vendige panelinger rundt disse. Fig. 11. viser tavlene
for utgående ledninger og for hovedtransformatorene i
Canton stasjonen. Hver tavle har amperemetere, releer
og betjeningsbrytere for to utgående ledninger, eller
for et transformatoraggregat. Nederst på tavlene sees
klemmer og brytere for prøvning av releene. Tavlene
seiv er utført av sortmalet jemblikk på profiljern.
fri luft. På fig. 6 sees oljetanken i bakgrunnen. Den
er delt i to avdelinger som hver tar 5 000 Gallon olje.
Fra disses topp og bunn fører rørforbindelser til et
rum i stasjonsbygningen hvor filtrerapparater kan til
knyttes, til alle 110 og 132 kV oljebrytere og til de
større transformatorer, samt til ekstra avtapningskra
ner i apparatanlegget, hvorfra provisoriske förbindelser
kan legges til de apparater som ikke har direkte rør
forbindelser. Fra oljetankens og apparatenes bunn bru
kes 2” diam. rør; fra oljetankens og apparatenes topp
1” diam, rør. Ved enden av hvert rørsett er innsatt
tverrforbindelse med kran mellem rørene, så at oljen i
rørene kan filtreres før filtreringen av apparatene fin-
Fig, 10.
Fig. 10 viser skjematisk anordningen av oljeanleg
get. Olje som ikke er i bruk Ingres i en 10 000 Gallon
oljetank. Tanken er anbragt på betongfundamenter i
Fig. 11.
325
/ 1 \ 10000 6ÄUOH
TIL APPARATER. OLJETANK
I M t*M I L^-
f 1 / tiltlr-
V * t-f * * presse
/ / 6 ALV. R<J)R
/ [> -
KRAM.
OLJEAHLE66
