Oezahnte
Funkenstrecken
ELEKTROTEKNISK TIDSSKRIFT 1931, No. 29
todelt porselenskapsel, det i denne anbragte avleder
element og et forzinket vinkeljern, som tjener til dets
befestigelse. De to deler av porselenskapselen sam
menholdes ved to skruebolter som samtidig förbinder
befestigelsesvinkeljernet med kapselen. Det sammen
byggede apparat sikres mot inntrengen av fuktighet
ved et mellem de to porselensdeler (se fig. 12 og
13) anbragt tetningsinnlegg av presset kork som er
fastklebet mellem porselenskapslens to deler ved shel
lak. Avlederelementet er sammensatt av fire over
hverandre mellem to metallplater (kontaktfløier) lig-
Derved forhindrer kathodefall-avlederen en efter
følgende driftsstrøm efter den ved den regulære
påvirkning av avlederen innledede-utligningsstrøm.
Denne karakteristiske og for opretholdelsen av en
uforstyrret drift ytterst verdifulde ventilvirkning av
kathodefall-avlederen får sin forklaring av den kjens
gjerning at glimmerutladningens kathodefall for sitt
vedlikehold krever en spenning der kun ligger lite
under den spending ved hvilken avlederen virker.
Da der ved avlederens virksomhet ikke optrer noen
lysbuedannelse så kan apparatet uten betenkelighet
innbygges mellem lavspenningsledningene for alle tre
faser på samme mast. Jordingsledningen må imidler
tid da der ved høie overspenninger eventuelt kan gå
overordentlig sterke strømmer til jord uttøres meget
omhyggelig. Dog kan jordingsledningen for alle tre
faser føres til en felles jordplate. Noe særskilt tilsyn
behøver kathodefall-avlederen ikke. Det er tilstrekke
lig når man hver 4.— 6. uke under uværsperioden for
visser sig om dens utvendige übeskadigede tilstand.
I den senere tid utføres denne kathodefall-avleder
også for høispenning op til 15000 Volt (se fig. 15).
Til slutning skal kortelig omtales den såkaldte
Kathrein-lynavleder (fig. 16 og 17) som spesielt er
bestemt for kringkastingsanlegg *). Den består som
fig. 16 viser som komplett anlegg for antenner
under betegnelsen »Kathrein-Kombinator« i det vesent
lige av følgende deler:
x) Den i fig. 17 særskilt viste grovbeskyttelse, den
såkaldte lynavlederpatron.
gende, under lett fjærtrykk stående motstandsskiver av
kulholdig materiale (se fig. 14) som er innbyrdes
adskilt ved smale, tynne gliramerringer. De mot kon
taktfløiene liggende flater av de to ytre motstands
skiver er solid, forkobret således at der med sikkerhet
foregår en tilfredsstillende strømovergang til kontakt
fløiene.
Kathodefall-avlederens virkemåte beror nu på denne
av motstandskiver og gliramerringer sammensatte av
lederelements forhold ved optredende overspenninger.
På grunn av de kullholdige motstandsskivers store gjen
nemgangsmotstand som ikke tillåter nogen strømkon
censtrasjon eller nogen lokale ophetninger foregår
utligningen fra skive til skive ikke i form av gnister
eller lysbueutladninger mellem enkelte punkter av
skivene, men i form av mellem flater optredende
sterke glimmerutladninger som kan føre sterke strøm
mer. På grunn herav utviser kathodefall-avlederen
følgende karakteristiske egenskaper:
1) Kathodefall-avlederen fører ved påvirkning av at
mosfæriske overspenninger på kort tid meget bety
delige strømmer (flere tusen Ampére) til jord, hvorved
overspenningene nedsettes sterkt.
2) Den spesielt for kringkastingen i høifrekvens-tek
nisk henseende særskilt avstemte drosselspole (se
fig- 16).
2) Utligningsstrømmen optrer herunder kun så lenge
som overspenningen varer og avbrytes før over
spenningen er sunket til driftsspenningens høide.
*) Kfr. Ȇberspannungsschutz fiir Aussenantennens i Vor
schriftenbuch des V. D. E. 16. oplag 1929. § 12 pag. 734.

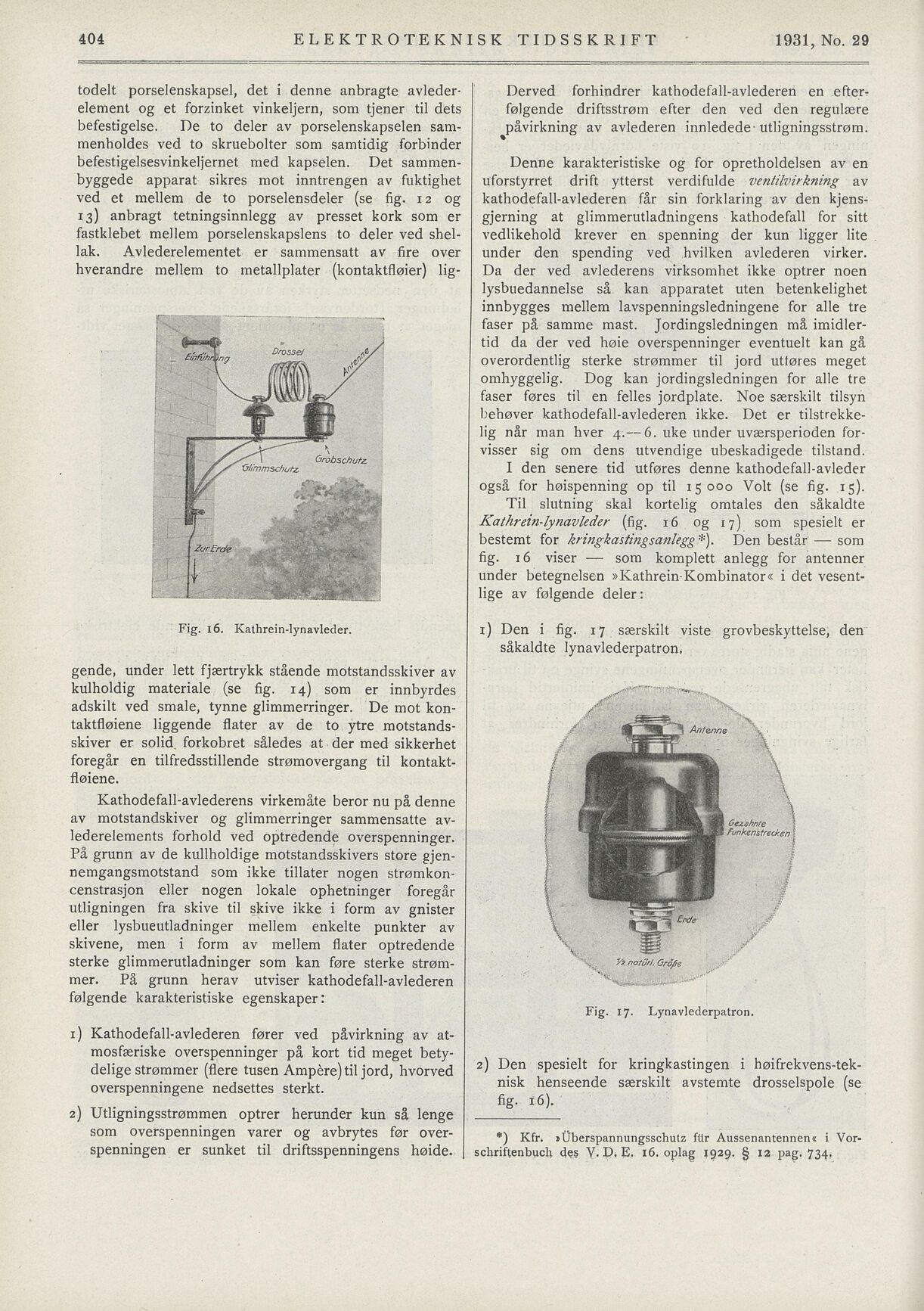

Fig. 16. Kathrein-lynavleder.
Fig. 17. Lynavlederpatron
414
.
R Orobschutz.
ti // GHmmschutz.
i Æi
w
Kl
»i
\ jpi
naturJ. Orofie
