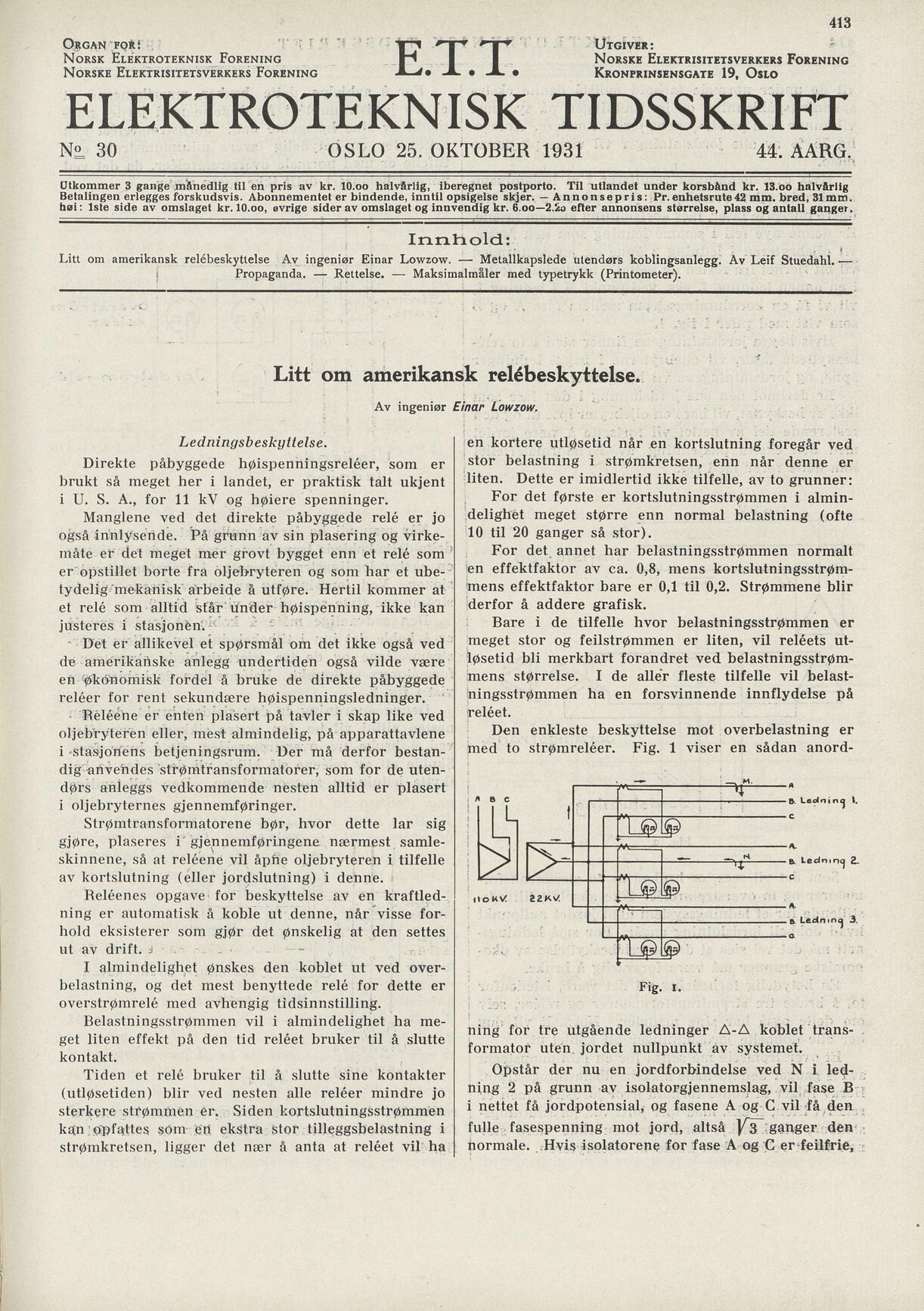

Utgiver:
E.T.T
Nl 30 OSLO 25. OKTOBER 1931 44. AARG.
Innhold:
amerikansk relébeskyttelse.
Av ingeniør Einar Lowzow.
Ledningsbeskyttelse.
Norsk Elektroteknisk Förening
Norske Elektrisitetsverkers Förening
Norske Elektrisitetsverkers Förening
Kronprinsensgate 19, Oslo
Utkommer 3 gange månedlig til en pris av kr. 10.00 halvärlig, iberegnet postporto. Til utlandet under korsbånd kr. 13.00 halvärlig
Belalingen erlegges forskudsvis. Abonnementet er bindende, inntil opsigelse skjer. —Annonsepris: Pr.enhetsrute42 mm. bred, 31 mm.
høi: Iste side av omslaget kr. 10.00, øvrige sider av omslaget og innvendig kr. 6.00—2.20 efter annonsens størrelse, plass og antall ganger.
Liti om amerikansk relébeskyttelse Av ingeniør Einar Lowzow. Metallkapslede utendørs koblingsanlegg. Av Leif Stuedahl.
Propaganda. Rettelse. Maksimalmåler med typetrykk (Printometer).
en kortere utløsetid når en kortslutning foregår ved
stor belastning i strømkretsen, enn når denne er
liten. Dette er imidlertid ikke tilfelle, av to grunner:
Direkte påbyggede høispenningsreléer, som er
brukt så meget her i landet, er praktisk talt ukjent
i U. S. A., for 11 kV og høiere spenninger. For det første er kortslutningsstrømmen i almin
delighet meget større enn normal belastning (ofte
10 til 20 ganger så stor).
Manglene ved det direkte påbyggede relé er jo
o£så innlyseride. På grunn av sin plasering og virke
måte er det meget raer grovt bygget enn et relé som
er opstillet borte fra oljebryteren og som har et übe
tydelig mekanisk arbeide å utføre. Hertil kommer at
et relé som alltid står Under høispenning, ikke kan
justeres i stasjonen.
For det annet har belastningsstrømmen normalt
en effektfaktor av ca. 0,8, mens kortslutningsstrøm
mens effektfaktor bare er 0,1 til 0,2. Strømmene blir
derfor å addere grafisk.
Bare i de tilfelle hvor belastningsstrømmen er
meget stor og feilstrømmen er liten, vil reléets ut
løsetid bli merkbart forandret ved belastningsstrøra
raens størrelse. I de aller fleste tilfelle vil belast
ningsstrømmen ha en forsvinnende innflydelse på
reléet.
Det er allikevel et spørsmål om det ikke også ved
de amerikanske anlegg undertiden også vilde være
en økonomisk fordel å bruke de direkte påbyggede
reléer for rent sekundære høispenningsledninger.
Réléene er enten plasert på tavler i skap like ved
oljebryteren eller, mest almindelig, på apparattavlene
i •stasjonens betjeningsrum. Der må derfor bestan
dig anvendes strømtransformatorer, som for de uten
dørs anleggs vedkommende nesten alltid er plasert
i oljebryternes gjennemføringer.
Den enkleste beskyttelse mot overbelastning er
med to strømreléer. Fig. 1 viser en sådan anord-
Strømtransformatorene bør, hvor dette lar sig
gjøre, plaseres i gjennemføringene nærmest samle
skinnene, så at reléene vil åpne oljebryteren i tilfelle
av kortslutning (eller jordslutning) i denne.
Reléenes opgave for beskyttelse av en kraftled
ning er automatisk å koble ut denne, når visse for
hold eksisterer som gjør det ønskelig at den settes
ut av drift, i . _ > - ,
I almindelighet ønskes den koblet ut ved over
belastning, og det mest benyttede relé for dette er
overstrømrelé med avhengig tidsinnstilling.
Belastningsstrømmen vil i almindelighet ha me
get liten effekt på den tid reléet bruker til å slutte
kontakt.
ning for tre utgående ledninger A-A koblet trans
formator uten jordet nullpunkt av systemet.
Opstår der nu en jordforbindelse ved N i led
ning 2 på grunn av isolatorgjennemslag, vil fase B
i nettet få jordpotensial, og fasene A og C vil få den
fulle fasespenning mot jord, altså Y 3 ganger den
normale. Hvis isolatorene for fase AogC er feilfrie,
Tiden et relé bruker til å slutte sine kontakter
(utløsetiden) blir ved nesten alle reléer mindre jo
sterkgre strømmen er. Siden kortslutningsstrømmen
kan opfattes søm en ekstra stor tilleggsbelastning i
strømkretsen, ligger det nær å anta at reléet vil ha
Litt om
elektroteknisk tidsskrift
Organ foRS
Fig. I.
423
h=n =*f a
B C t—— i p. Ledning I,
h r"Ls> &
<n fsc––
—; ft. ledning 2-
‘Tp *
nouv 22KV gr
y* . A.
.– f. Ledmrxj 3.
