Overatr ö m
relea r.
Jord£>iron~) redé
Oorde + rom
O vers! ro rr>
re leer
Ström
trans.
Olje-
S + röm
bryter
A. B. C.
LH cj clend e

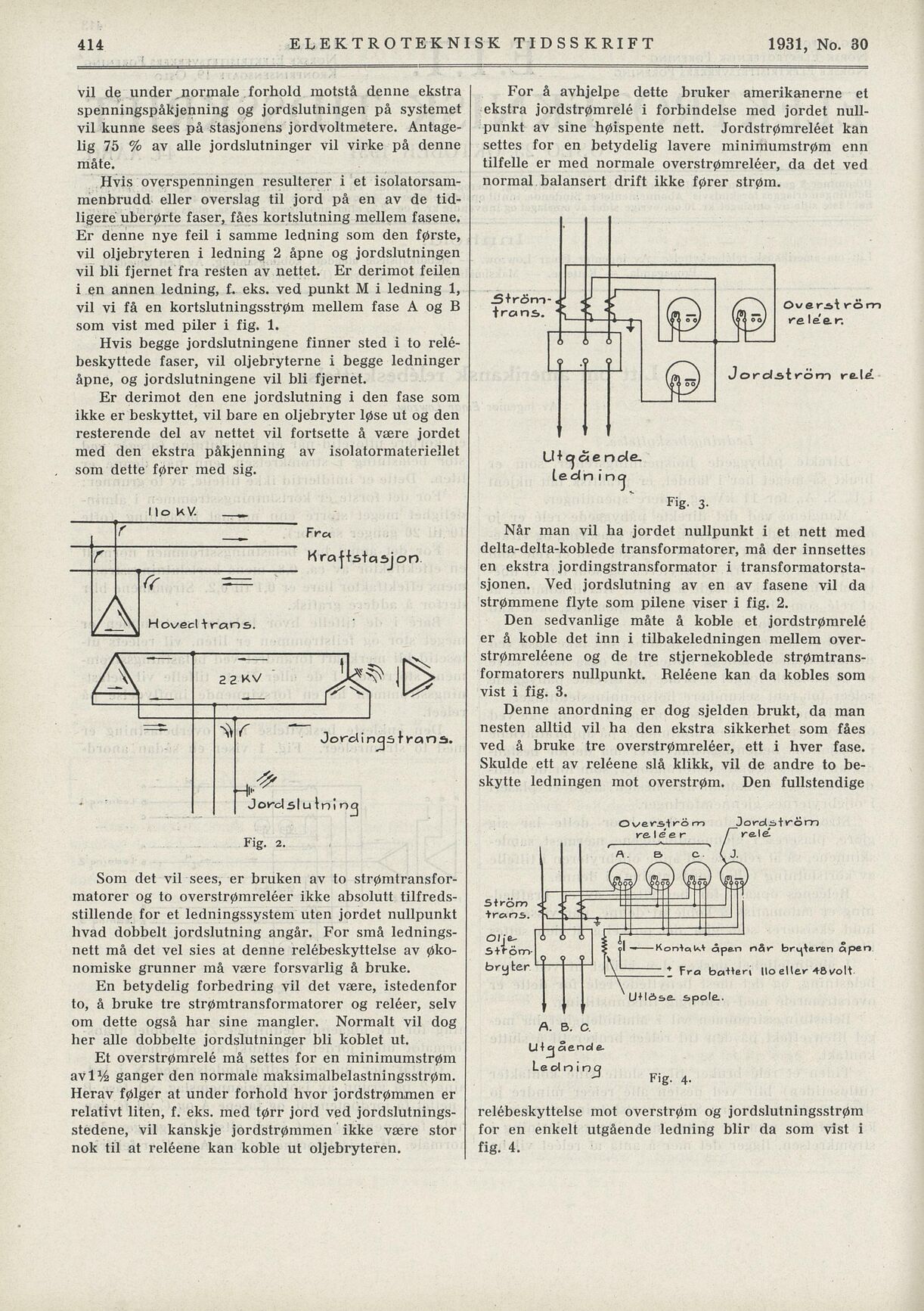

ELEKTROTEKNISK TIDSSKRIFT 1931, No. 30
vil de under , normale forhold motstå denne ekstra
spenningspåkjenning og jordslutningen på systemet
vil kunne sees på stasjonens jordvoltmetere. Antage
lig 75 % av alle jordslutninger vil virke på denne
måte.
For å avhjelpe dette bruker amerikanerne et
ekstra jordstrømrelé i forbindelse med jordet null
punkt av sine høispente nett. Jordstrømreléet kan
settes for en betydelig lavere miniraumstrøm enn
tilfelle er med normale overstrømreléer, da det ved
normal balansert drift ikke fører strøm.
JHvis overspenningen resulterer i et isolatorsam
raenbrudd eller overslag til jord på en av de tid
ligeré überørte faser, fåes kortslutning mellera fasene.
Er denne nye feil i samme ledning som den første,
vil oljebryteren i ledning 2 åpne og jordslutningen
vil bli fjernet fra resten av nettet. Er derimot feilen
i en annen ledning, f, eks. ved punkt M i ledning 1,
vil vi få en kortslutningsstrøm mellera fase A og B
som vist med piler i fig. 1.
Hvis begge jordslutningene finner sted i to relé
beskyttede faser, vil oljebryterne i begge ledninger
åpne, og jordslutningene vil bli fjernet.
Er derimot den ene jordslutning i den fase som
ikke er beskyttet, vil bare en oljebryter løse ut og den
resterende del av nettet vil fortsette å være jordet
med den ekstra påkjenning av isolatormateriellet
som dette fører med sig.
Når man vil ha jordet nullpunkt i et nett med
delta-delta-koblede transformatorer, må der innsettes
en ekstra jordingstransformator i transformatorsta
sjonen. Ved jordslutning av en av fasene vil da
strøramene flyte som pilene viser i fig. 2.
Den sedvanlige måte å koble et jordstrømrelé
er å koble det inn i tilbakeledningen mellera over
strømreléene og de tre stjernekoblede strømtrans
formatorers nullpunkt. Reléene kan da kobles som
vist i fig. 3.
Som det vil sees, er bruken av to strømtransfor
matorer og to overstrømreléer ikke absolutt tilfreds
stillende for et ledningssystem uten jordet nullpunkt
hvad dobbelt jordslutning angår. For små lednings
nett må det vel sies at denne relébeskyttelse av øko
nomiske grunner må være försvarlig å bruke.
KoMaM åp&o når åp&n
1 ?ra ba+len 110 eller+6 v/olt
En betydelig forbedring vil det være, istedenfor
to, å bruke tre strømtransformatorer og reléer, seiv
om dette også har sine mangler. Normalt vil dog
her alle dobbelte jordslutninger bli koblet ut.
Et overstrømrelé må settes for en minimumstrøm
avl% ganger den normale maksimalbelastningsstrøm.
Herav følger at under forhold hvor jordstrømmen er
relativt liten, f. eks. med tørr jord ved jordslutnings
stedene, vil kanskje jordstrømmen ikke være stor
nok til at reléene kan koble ut oljebryteren.
relébeskyttelse mot overstrøm og jordslutningsstrøm
for en enkelt utgående ledning blir da som vist i
fig. 4.
Le c\ n i n q
J Fig. 4
Denne anordning er dog sjelden brukt, da man
nesten alltid vil ha den ekstra sikkerhet som fåes
ved å bruke tre overstrørareléer, ett i hver fase.
Skulde ett av reléene slå klikk, vil de andre to be
skytte ledningen mot overstrøm. Den fullstendige
Fig. 2.
424
O O O —v
U + en cke~
lecln i nej
Fig- 3-
11 o KV.
f Fra
f Kraj-fs+asjon.
RF = ‘
Hovecl irans.
JorcUn^sf cans,
-+^
* Jordsl u Inl nej
A. B C (j.
* ki, ’u J
O O <j> |
(J+löse. spole.
