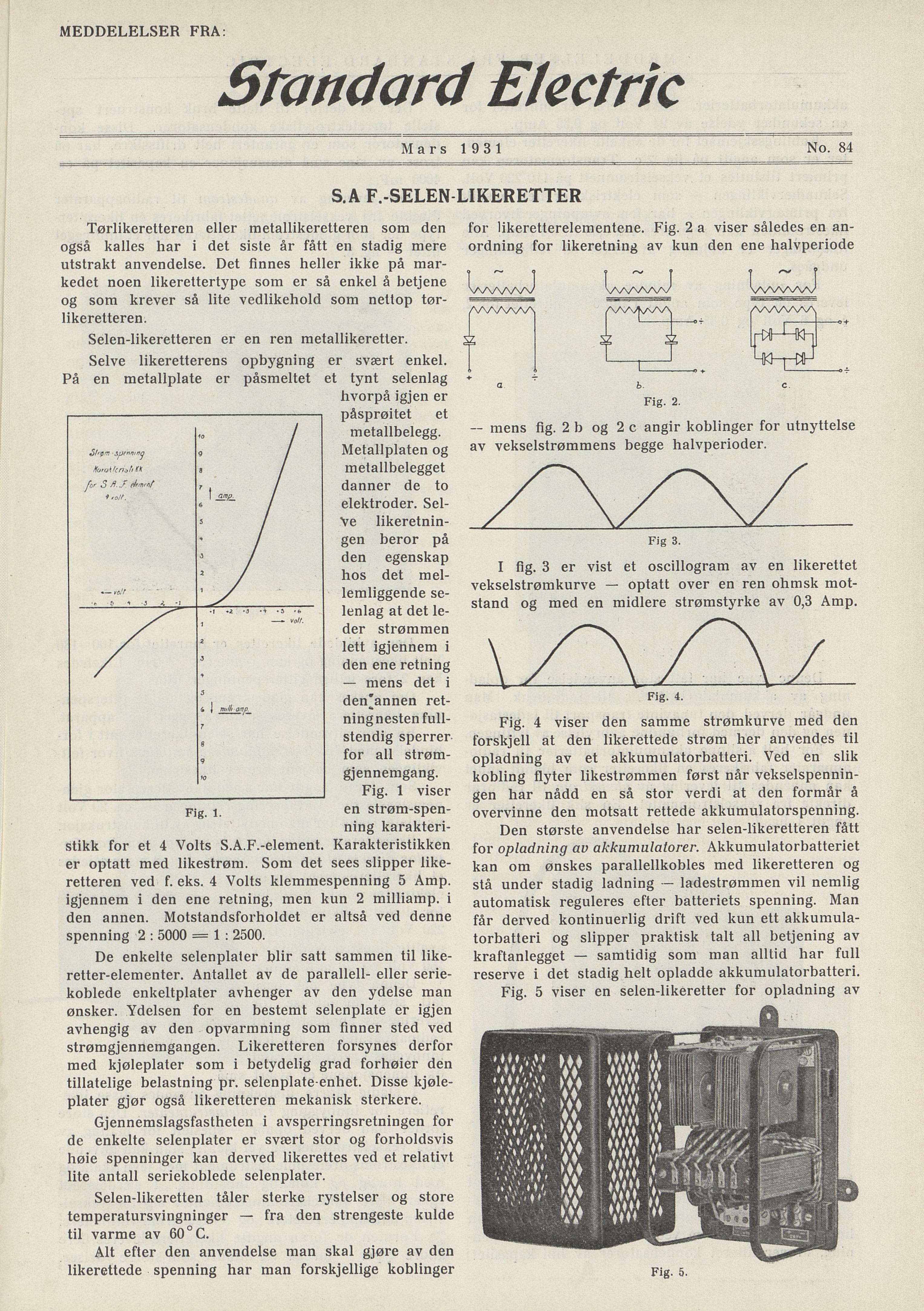

MEDDELELSER FRA:
Standard Electric
No. 84
Mars 1931
S.A F.-SELEN LIKERETTER
for likeretterelementene. Fig. 2 a viser således en an
ordning for likeretning av kun den ene halvperiode
Tørlikeretteren eller metallikeretteren som den
også kalles har i det siste år fått en stadig mere
utstrakt anvendelse. Det finnes heller ikke på mar
kedet noen likereltertype som er så enkel å betjene
og som krever så lite vedlikehold som nettop tør
likeretteren.
Selen-likeretteren er en ren raetallikeretter.
Selve likeretterens opbygning er svært enkel.
På en metallplate er påsmeltet et tynt selenlag
hvorpå igjen er
påsprøitet et
metallbelegg. mens fig. 2 b og 2 c angir koblinger for utnyttelse
av vekselstrømmens begge halvperioder.
Metallplåten og
metallbelegget
danner de to
elektroder. Sel-
Ve likeretnin
gen beror på
den egenskap
hos det mel
lemliggende se
lenlag at det le
der strømmen
lett igjennem i
den ene retning
mens det i
den’annen ret
ning nesten full
stendig sperrer
for all strøm
gjennomgang.
I flg. 3 er vist et oscillogram av en likerettet
vekselstrømkurve optatt over en ren ohmsk mot
stand og med en raidlere strømstyrke av 0,3 Amp.
Fig. 1 viser
en strøm-spen
ning karakteri-
stikk for et 4 Volts S.A.F.-element. Karakteristikken
er optatt med likestrøm. Som det sees slipper like
retteren ved f. eks. 4 Volts klemmespenning 5 Amp.
igjennem i den ene retning, men kun 2 milliamp. i
den annen. Motstandsforholdet er altså ved denne
spenning 2 : 5000 = 1 : 2500.
De enkelte selenplater blir satt sammen til like
retter-elementer. Antallet av de parallell- eller serie
koblede enkeltplater avhenger av den ydelse man
ønsker. Ydelsen for en bestemt selenplate er igjen
avhengig av den opvarraning som finner sted ved
strømgjennomgangen. Likeretteren forsynes derfor
med kjøleplater som i betydelig grad forhøier den
tillatelige belastning pr. selenplate-enhet. Disse kjøle
plater gjør også likeretteren mekanisk sterkere.
Gjenneraslagsfastheten i avsperringsretningen for
de enkelte selenplater er svært stor og forholdsvis
høie spenninger kan derved likerettes ved et relativt
lite antall seriekoblede selenplater.
Selen-likeretten tåler sterke rystelser og store
temperatursvingninger fra den strengeste kulde
til varme av 60 °C.
Alt efter den anvendelse man skal gjøre av den
likerettede spenning har man forskjellige koblinger
Fig. 2
Fig 3.
Fig. 4 viser den samme strømkurve med den
forskjell at den likerettede strøm her anvendes til
opladning av et akkumulatorbatteri. Ved en slik
kobling flyter likestrømmen først når vekselspennin
gen har nådd en så stor verdi at den formår å
overvinne den motsatt rettede akkumulatorspenning.
Fig. 4.
Den største anvendelse har selen-likeretteren fått
for opladning av akkumulatoren. Akkumulatorbatteriet
kan om ønskes parallellkobles med likeretteren og
stå under stadig ladning ladestrømmen vil nemlig
automatisk reguleres efter batteriets spenning. Man
får derved kontinuerlig drift ved kun ett akkuraula
torbatteri og slipper praktisk talt all betjening av
kraftanlegget samtidig som man alltid har full
reserve i det stadig helt opladde akkumulatorbatteri.
Fig. 5 viser en selen-likeretter for opladning av
Fig. i.
Fig. 5.
n q /vWW\A
\/^/\/
10 /
Sfrpm ifjfnmny g j
HuraK kriöti KK 8 /
for S fl. J eirrnrnt 7 j
9 ,o!t. I JSSBu /
6 /
5 /
J /
2 /
•«> -S *» -3 *. -l
*t «i ‘3 •*» •» ’6
1 - Vo/A
3
6 | milhamp.
7
8
9
fO
