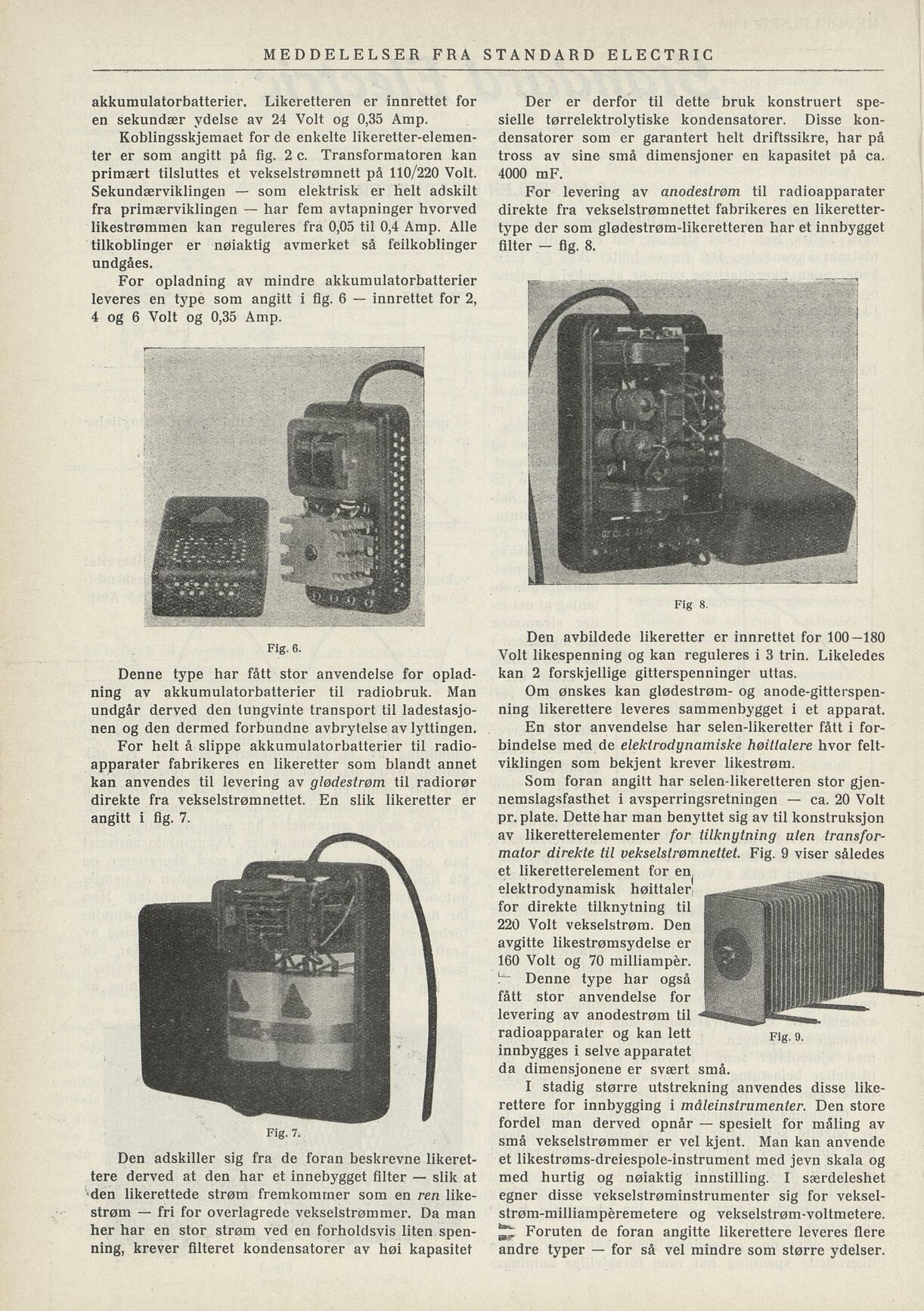

MEDDELELSER FRA STANDARD ELECTRIC
akkumulatorbatterier. Likeretteren er innrettet for
en sekundær ydelse av 24 Volt og 0,35 Amp.
Der er derfor til dette bruk konstruert spe
sielle tørrelektrolytiske kondensatorer. Disse kon
densatorer som er garantert helt driftssikre, har på
tross av sine små dimensjoner en kapasitet på ca.
4000 mF.
Koblingsskjemaet for de enkelte likeretter-elemen
ter er som angitt på fig. 2c. Transformatoren kan
primært tilsluttes et vekselstrømnett på 110/220 Volt.
Sekundærviklingen som elektrisk er helt adskilt
fra primærviklingen har fem avtapninger hvorved
likestrømmen kan reguleres fra 0,05 til 0,4 Amp. Alle
tilkoblinger er nøiaktig avmerket så feilkoblinger
undgåes.
For levering av anodestrøm til radioapparater
direkte fra vekselstrømnettet fabrikeres en likeretter
type der som glødestrøm-likeretteren har et innbygget
filter fig. 8.
For opladning av mindre akkumulatorbatterier
leveres en som angitt i fig. 6 innrettet for 2,
4 og 6 Volt og 0,35 Amp.
Den avbildede likeretter er innrettet for 100—180
Volt likespenning og kan reguleres i 3 trin. Likeledes
kan 2 forskjellige gitterspenninger uttas.
Denne type har fått stor anvendelse for oplad
ning av akkumulatorbatterier til radiobruk. Man
undgår derved den tungvinte transport til ladestasjo
nen og den dermed förbundne avbrylelse av lyftingen.
Om ønskes kan glødestrøm- og anode-gitterspen
ning likerettere leveres samraenbygget i et apparat.
En stor anvendelse har selen-likeretter fått i for
bindelse med de elekirodynarniske høitlalere hvor felt
viklingen som bekjent krever likestrøm.
For helt å slippe akkumulatorbalterier til radio
apparater fabrikeres en likeretter som blandt annet
kan anvendes til levering av glødestrøm til radiorør
direkte fra vekselstrømnettet. En slik likeretter er
angitt i fig. 7.
Som foran angitt har selen-likeretteren stor gjen
nemslagsfasthet i avsperringsretningen ca. 20 Volt
pr. plate. Dette har man benyttet sig av til konstruksjon
av likeretterelementer for tilknytning ulen transfor
mator direkte til vekselstrømnettet. Fig. 9 viser således
et likeretterelement for en^
elektrodynamisk høittaler
for direkte tilknytning til
220 Volt vekselstrøm. Den
avgitte likestrømsydelse er
160 Volt og 70 milliampér.
Denne type har også I
fått stor anvendelse for
levering av anodestrøm til
radioapparater og kan lett Fig. 9.
innbygges i selve apparatet
da dimensjonene er svært små.
I stadig større utstrekning anvendes disse like
rettere for innbygging i måleinstrumenter. Den store
fordel man derved opnår spesielt for måling av
små vekselstrømmer er vel kjent. Man kan anvende
et likestrøms-dreiespole-instrument med jevn skala og
med hurtig og nøiaktig innstilling. I særdeleshet
egner disse vekselstrøminstrumenter sig for veksel
strøm-milliampéremetere og vekselstrøm-voltmetere.
Foruten de foran angitte likerettere leveres flere
andre typer for så vel mindre som større ydelser.
Den adskiller sig fra de foran beskrevne likeret
tere derved at den har et innebygget filter slik at
den likerettede strøm fremkomrner som en ren like
strøm fri for overlagrede vekselstrømmen Da man
her har en stor strøm ved en forholdsvis liten spen
ning, krever filteret kondensatorer av høi kapasitet
Fig 8.
Fig. 6.
Fig. 7.
