NORDISKA MUSEETS MODELL AV LJUSNE MASUGN.
129
M al mli u s et.
I direktörens för Norra Masmästeridistriktets ämbetsberättelse
för år 1856 anföres1, att blåsningen vid Ljusne visar en alltför hög
kolåtgång, beroende bl. a. på att där saknades hus för den rostade
malmen. Även vid tidigare tillfällen hade klagats på denna brist,
som ansågs förorsaka malmmull med benägenhet att bilda färskor,
** l *v , c ’ J"+ *) t»
ii , "’- B1A’’A Vn*Vi!1<’[
il af**!W r """-"tt !i "" ^

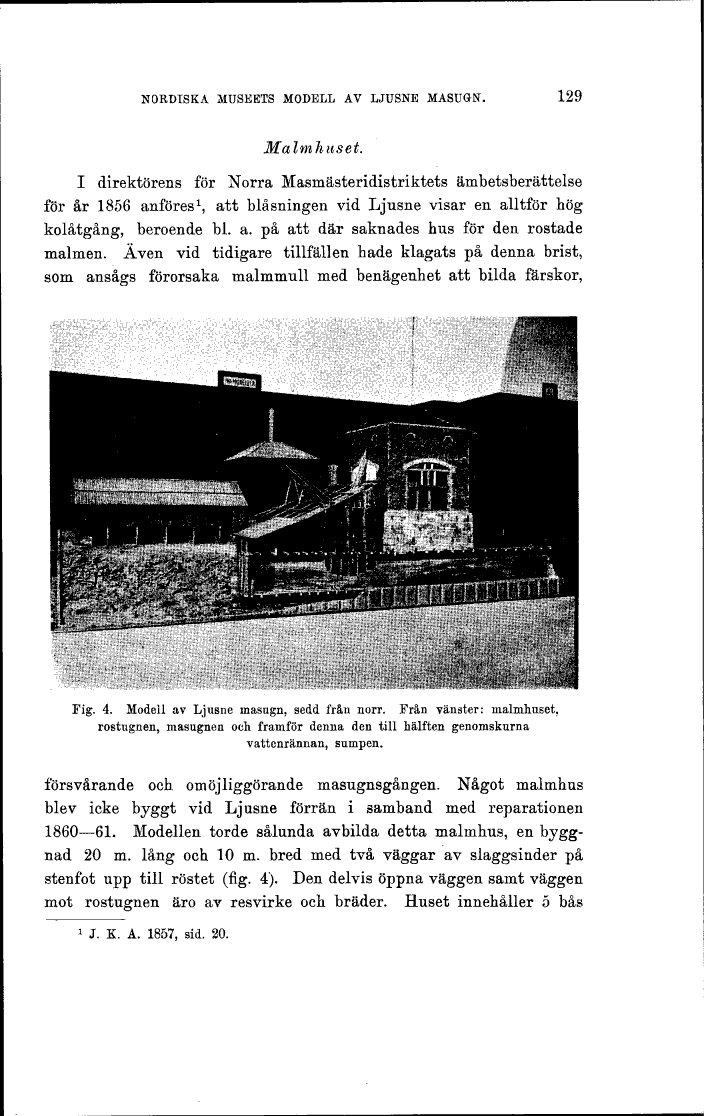

Fig. 4. Modell av Ljusne masugn, sedd från norr. Från vänster: malmhuset,
rostugnen, masugnen och framför denna den till hälften genomskurna
vattenrännan, sumpen.
försvårande och omöjliggörande masugnsgången. Något malmhus
blev icke byggt vid Ljusne förrän i samband med reparationen
1860-61. Modellen torde sålunda avbilda detta malmhus, en
byggnad 20 m. lång och 10 m. bred med två väggar av slaggsinder på
stenfot upp till rostet (fig. 4). Den delvis öppna väggen samt väggen
mot rostugnen äro av resvirke och bräder. Huset innehåller 5 bås
1 J. K. A. 1857, sid. 20.
