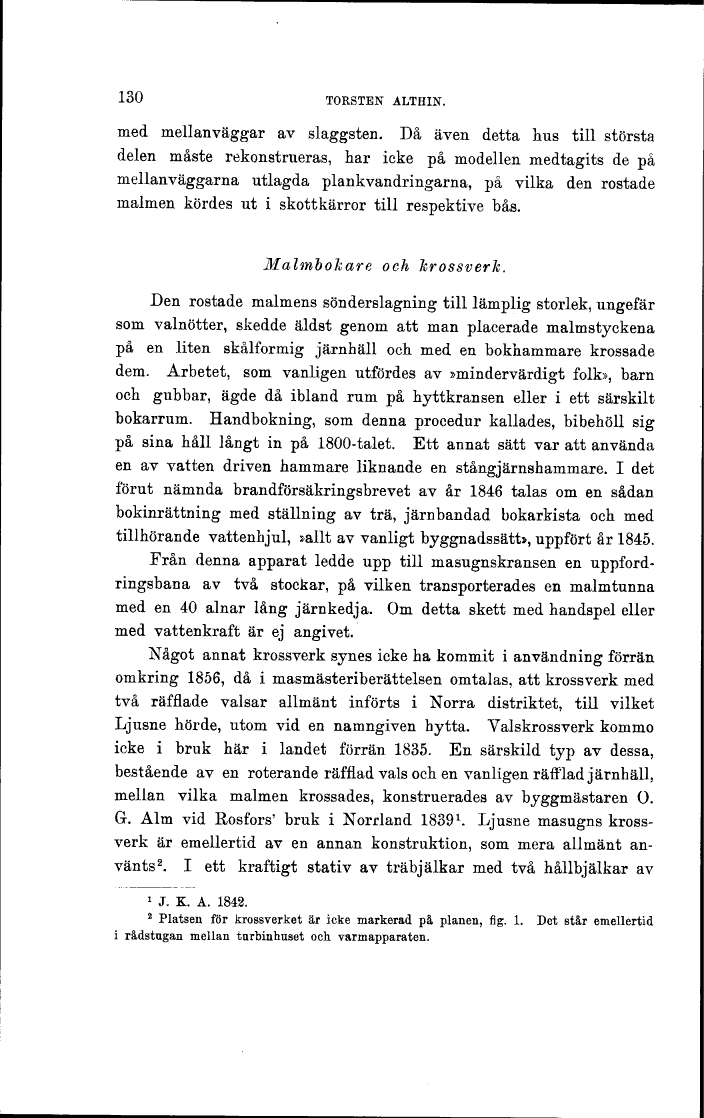

130 TORSTEN ALTHIN.
med mellanväggar av slaggsten. Då även detta hus till största
delen måste rekonstrueras, har icke på modellen medtagits de på
mellanväggarna utlagda plankvandringarna, på vilka den rostade
malmen kördes ut i skottkärror till respektive bås.
Malmbokare och krossverk.
Den rostade malmens sönderslagning till lämplig storlek, ungefär
som valnötter, skedde äldst genom att man placerade malmstyckena
på en liten skålformig järnhäll och med en bokhammare krossade
dem. Arbetet, som vanligen utfördes av »mindervärdigt folk», barn
och gubbar, ägde då ibland rum på hyttkransen eller i ett särskilt
bokarrum. Handbokning, som denna procedur kallades, bibehöll sig
på sina håll långt in på 1800-talet. Ett annat sätt var att använda
en av vatten driven hammare liknande en stångjärnshammare. I det
förut nämnda brandförsäkringsbrevet av år 1846 talas om en sådan
bokinrättning med ställning av trä, järnbandad bokarkista och med
tillhörande vattenhjul, »allt av vanligt byggnadssätt», uppfört år 1845.
Från denna apparat ledde upp till masugnskransen en
uppfordringsbana av två stockar, på vilken transporterades en malmtunna
med en 40 alnar lång järnkedja. Om detta skett med handspel eller
med vattenkraft är ej angivet.
Något annat krossverk synes icke ha kommit i användning förrän
omkring 1856, då i masmästeriberättelsen omtalas, att krossverk med
två rafflade valsar allmänt införts i Norra distriktet, till vilket
Ljusne hörde, utom vid en namngiven hytta. Valskrossverk kommo
icke i bruk här i landet förrän 1835. En särskild typ av dessa,
bestående av en roterande rafflad vals och en vanligen rafflad järnhäll,
mellan vilka malmen krossades, konstruerades av byggmästaren O.
G. Alm vid Rosfors’ bruk i Norrland 18391. Ljusne masugns
krossverk är emellertid av en annan konstruktion, som mera allmänt
använts2. I ett kraftigt stativ av träbjälkar med två hållbjälkar av
1 J. K. A. 1842.
2 Platsen för krossverket är icke markerad på planen, fig. 1. Det står emellertid
i rådstugan mellan tnrbinhuset och. varmapparaten.
