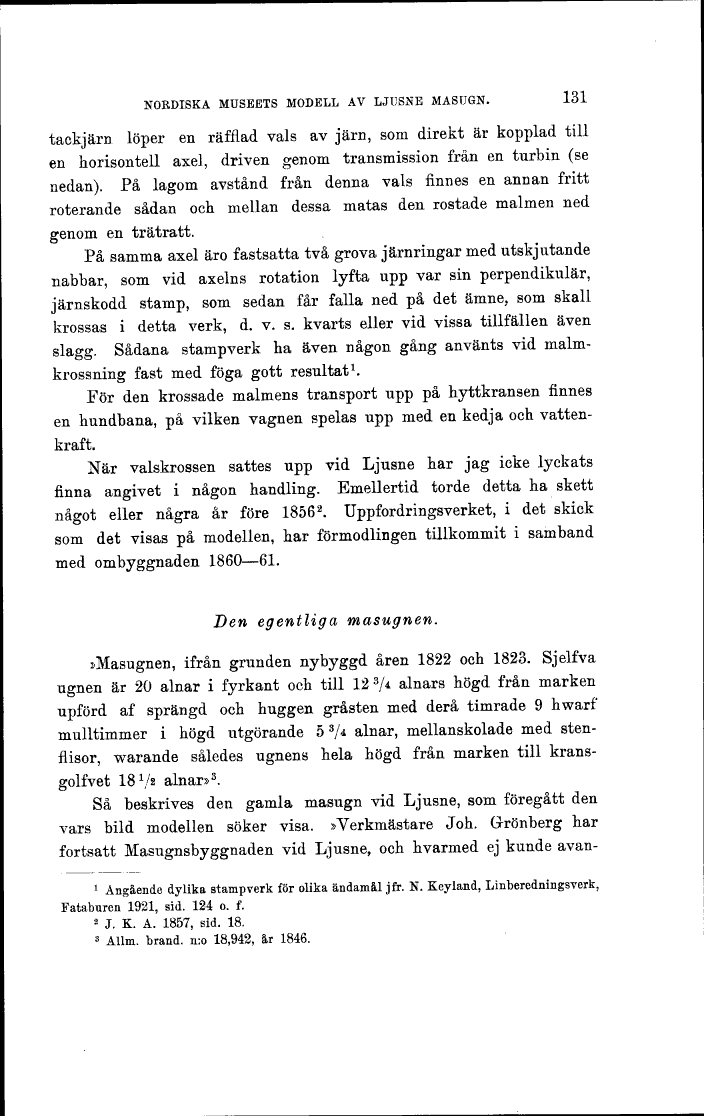

NORDISKA MUSEETS MODELL AV LJUSNE MASUGN. 131
tackjärn löper en rafflad vals av järn, som direkt är kopplad till
en horisontell axel, driven genom transmission från en turbin (se
nedan). På lagom avstånd från denna vals finnes en annan fritt
roterande sådan och mellan dessa matas den rostade malmen ned
genom en trätratt.
På samma axel äro fastsatta två grova järnringar med utskjutande
nabbar, som vid axelns rotation lyfta upp var sin perpendikulär,
järnskodd stamp, som sedan får falla ned på det ämne, som skall
krossas i detta verk, d. v. s. kvarts eller vid vissa tillfällen även
slagg. Sådana stampverk ha även någon gång använts vid
malm-krossning fast med föga gott resultat1.
För den krossade malmens transport upp på hyttkransen finnes
en hundbana, på vilken vagnen spelas upp med en kedja och
vattenkraft.
När valskrossen sattes upp vid Ljusne har jag icke lyckats
finna angivet i någon handling. Emellertid torde detta ha skett
något eller några år före 18562. Uppfordringsverket, i det skick
som det visas på modellen, har förmodlingen tillkommit i samband
med ombyggnaden 1860-61.
Den egentliga masugnen.
»Masugnen, ifrån grunden nybyggd åren 1822 och 1823. Sjelfva
ugnen är 20 alnar i fyrkant och till 12 3/4 alnars högd från marken
upförd af sprängd och huggen gråsten med derå timrade 9 hwarf
mulltimmer i högd utgörande 5 3/<i alnar, mellanskolade med
stenflisor, warande således ugnens hela högd från marken till
krans-golfvet 18 V2 alnar»3.
Så beskrives den gamla masugn vid Ljusne, som föregått den
vars bild modellen söker visa. »Verkmästare Joh. Grönberg har
fortsatt Masugnsbyggnaden vid Ljusne, och hvarmed ej kunde avan-
1 Angående dylika stampverk för olika ändamål jfr. N. Keyland, Linberedningsverk,
Fataburen 1921, sid. 124 o. f.
2 J. K. A. 1857, sid. 18.
3 Allm. brand. n:o 18,942, år 1846.
