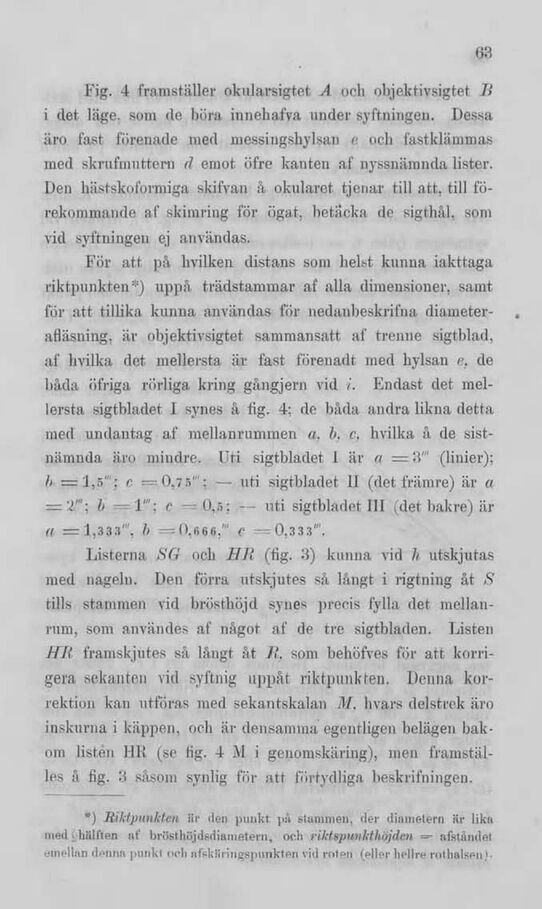

Fig. 4 framställer okularsigtet A och objektiysigtet li
i det läge. som de böra innehafva under syftningen. Dessa
äro fast förenade med messingsliyIsan e och fastklämmas
med skrufmutteni d emot. iifre kanten af nyssnämnda lister.
Den hästskofomiiga skifvan å okularet tjcnar till att. till
förekommande af skimring för ögat. betäcka de sigth&l, som
vid syftningen ej användas.
För att på hvilken distans som helst kunna iakttaga
riktpunkten*) nppå trädstammar af alla dimensioner, samt
för att tillika kunna användas lör nedanbeskrifna
diameter-afläsning, är objekti vsigtet sammansatt af tronne sigtblad,
af hvilka det mellersta är fast förenadt med hylsan e. de
båda öfriga rörliga, kring gångjern vid i. Endast det
mellersta sigtbladet I synes å tig. 4; de båda andra likna detta
med undantag af mellanrummen a, b, c. hvilka å de
sistnämnda äro miudre. Uti sigtbladet 1 är o =8" (linier);
b =1,5" : r — 0.7 5’": — uti sigtbladet 11 (det främre) är a
— 2"’; b 1‘"; r — 0,5; — uti sigtbladet III (det bakre) är
(I = 1,333 ", b =0,B66.“ C =0,335’".
Listerna &G och HR (tig. 8) kunna vid b utskjutas
med nageln. Den förra utslcjutes så långt i rigtning åt S
tills stammen vid brösthöjd synes precis fylla det
mellanrum, som användes af något af de tre sigtbladen. Listen
HR framskjutes så långt åt R. som behöfves för att
korrigera se.kante.11 vid syftnig uppåt riktpunkten. Denna
korrektion kan utföras med sekantskalan .1/. hvars delstrck äro
inskurna i käppen, ocb är densamma egentligen belägen
bakom listen 111! (se tig. 4 M i genomskäring), men
framstäl-les å fig. :t såsom synlig för att förtydliga beskrifningen.
*) Riktptmkten iir ilen puukt p» stammen, der diametern Hr lika
med hälften ut’ brösthöjdsdiamfiterii, och rikUspmiltthijjden — nfalftndel
emellan denna punkt och nfekKriiigspnnkten vid rnletj (eller ltellre rothalsen1.
