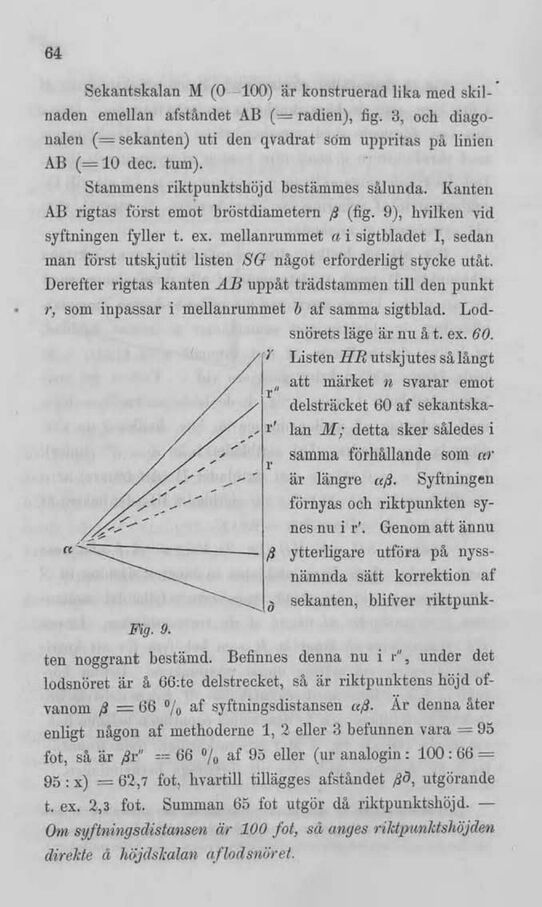

Sekantskalan M (O 100) är konstruerad lika med
skil-naden emellan alståndet AB (— radien), tig. 3, och
diagonalen (= sekanten) uti den qvadrat söm uppritas på linien
AB (=10 dec. tum).
Stammens riktpunktshöjd bestämmes sålunda. Kanten
AB rigtas först emot bröstdiametern /$ (tig. 9), livilken vid
syftningen fyller t. ex. mellanrummet a i sigtbladet I, sedan
man först utskjutit listen SG något erforderligt stycke utåt.
Derefter rigtas kanten AB uppåt trädstammen till den punkt
r, som inpassar i mellanrummet b af samma sigtblad.
Lodsnörets läge är nu å t. ex. 60.
’ Listen HR utskjutes så långt
att märket n svarar emot
delsträcket 60 af
sekantskalan M; detta sker således i
samma förhållande som or
är längre «/?. Syftningen
förnyas och riktpunkten
synes nu i r’. Genom att ännu
ytterligare utföra på
nyssnämnda sätt korrektion af
sekanten, blifver riktpunk-
Fig. 9.
ten noggrant bestämd. Befinnes denna nu i r", under det
lodsnöret är å 0G:te delstrecket, så är riktpunktens höjd
of-vanom p = 66 % af syftningsdistansen u/3. Är denna åter
enligt någon af methoderue 1, 2 eller 3 befunnen vara =95
fot, så är fir" -= 66 % af 95 eller (ur analogin : 100 : 66 =
95 : x) =62,7 fot, hvartill tillägges afståndet /Jd, utgörande
t. ex. 2,3 fot. Summan 65 fot utgör då riktpunktshöjd. —
Om syftningsdistansen ti,- 100 fot, sä anges riktpunktshöjden
direkte å höjdskalan aflodsnöret.
