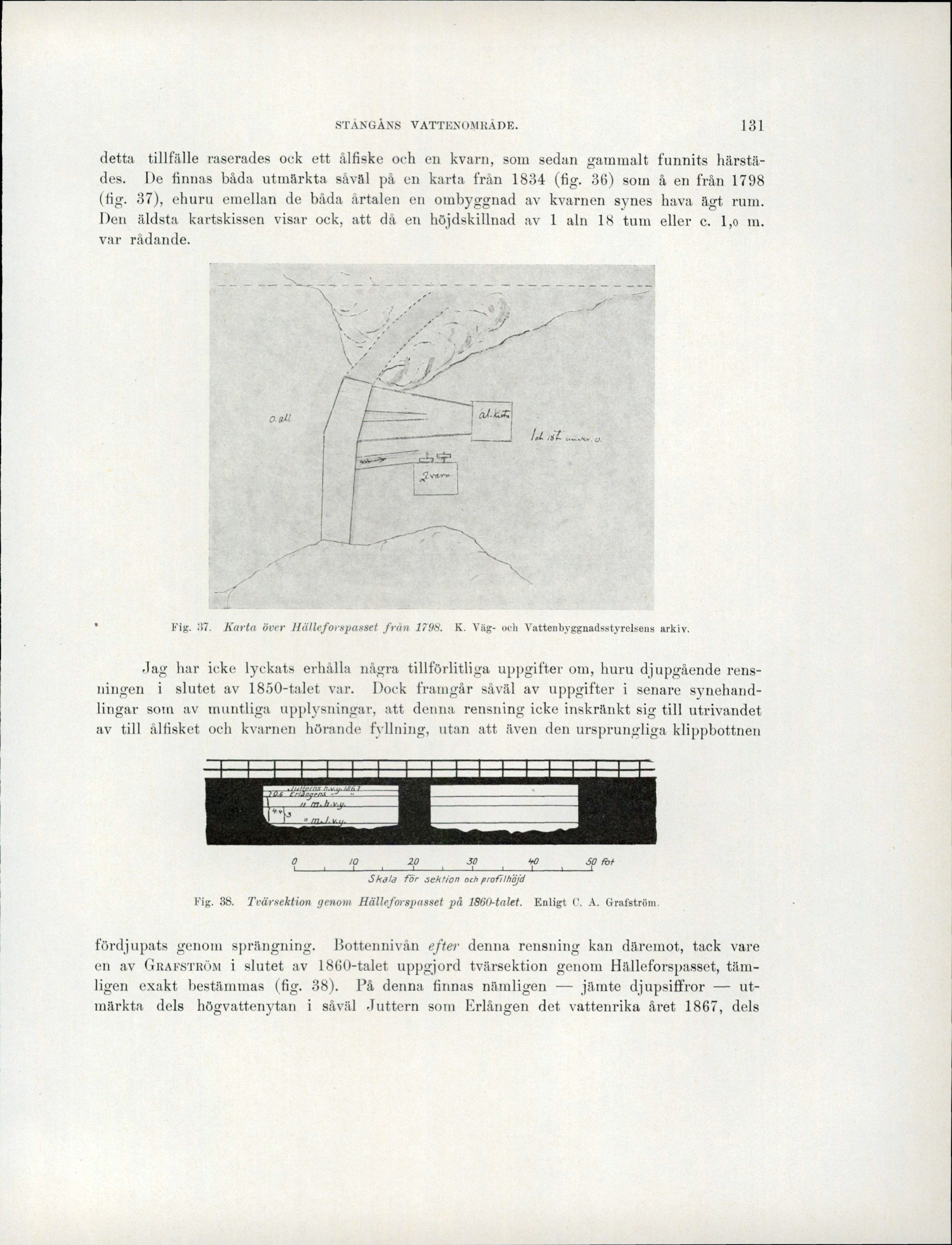

STÅNGÅNS VATTENOMRÅDE. 131
detta tillfälle raserades ock ett ålfiske och en kvarn, som sedan gammalt funnits härstä-
des. De finnas båda utmärkta såväl på en karta från 1834 (fig. 36) som å en från 1798
(fig. 37), ehuru emellan de båda årtalen en ombyggnad av kvarnen synes hava ägt rum.
Den äldsta kartskissen visar ock, att då en höjdskillnad av 1 aln 18 tum eller c. l,o m.
var rådande.
Fig. 37. Karta över Hälleforspasset från 1798. K. Viig- och Vattenbyggnadsstyrelsens arkiv.
Jag har icke lyckats erhålla några tillförlitliga uppgifter om, huru djupgående rens-
ningen i slutet av 1850-talet var. Dock framgår såväl av uppgifter i senare synehand-
lingar som av muntliga upplysningar, att denna rensning icke inskränkt sig till utrivandet
av till ålfisket och kvarnen hörande fyllning, utan att även den ursprungliga klippbottnen
/! ftUhiV.J/.
O IQ 20 JO W) 50 /bl
I_____ l_____ I_____ i––––-1–––– 1–––– 1–––– 1_____ I_____ l_____ L
Skala för sektion och profilhöjd
Fig. 38. Tvärsektion genom Hälleforspasset på 1860-talet. Enligt C. A. Grafström.
fördjupats genom sprängning. Bottennivån efter denna rensning kan däremot, tack vare
en av Grafström i slutet av 1860-talet uppgjord tvärsektion genom Hälleforspasset, täm-
ligen exakt bestämmas (fig. 38). På denna finnas nämligen — jämte djupsiffror — ut-
märkta dels högvattenytan i såväl Juttern som Erlången det vattenrika året 1867, dels
