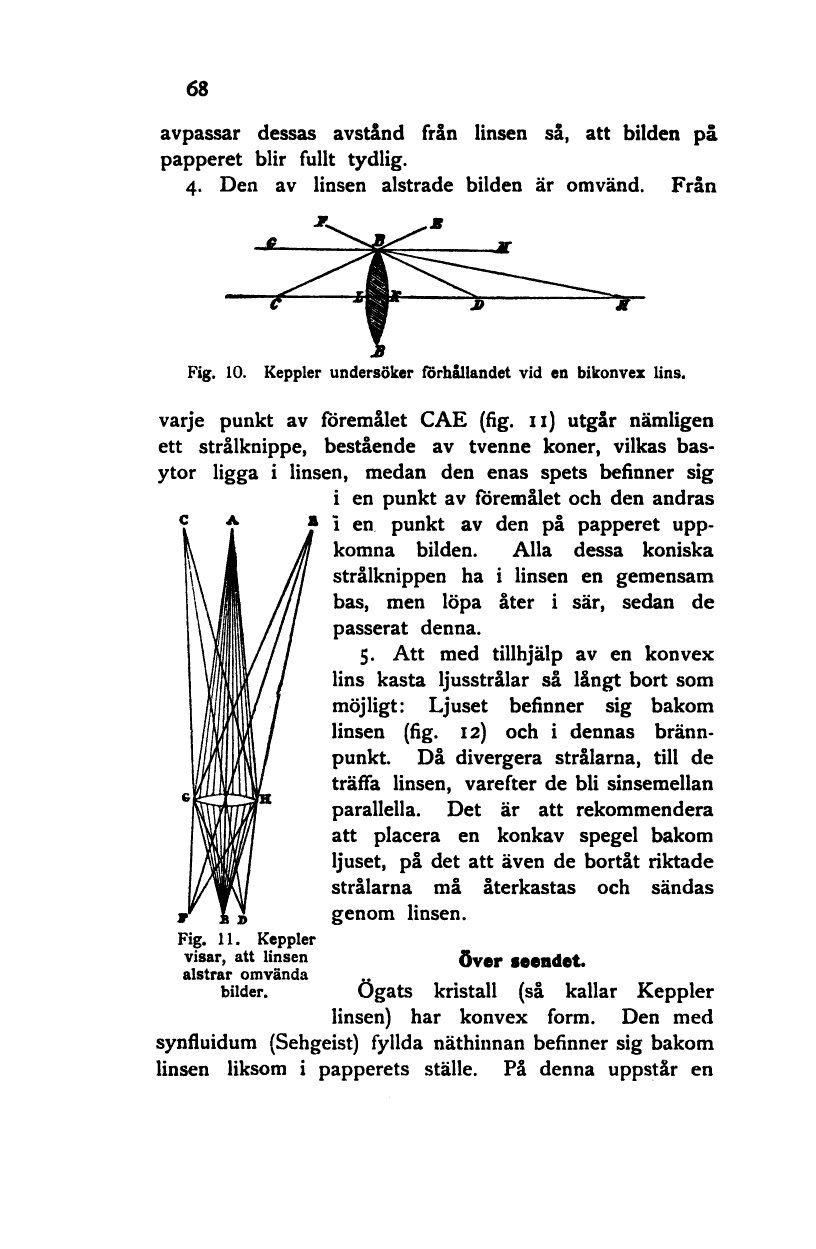

68
avpassar dessas avstånd från linsen så, att bilden på
papperet blir fullt tydlig.
4. Den av linsen alstrade bilden är omvänd. Från
Fig. 10. Keppler undersöker förhållandet vid en bikonvex lins.
varje punkt av föremålet CAE (fig. 11) utgår nämligen
ett strålknippe, bestående av tvenne koner, vilkas
basytor ligga i linsen, medan den enas spets befinner sig
BD
H
Fig. 11. Keppler
visar, att linsen
alstrar omvända
bilder.
i en punkt av föremålet och den andras
i en punkt av den på papperet
uppkomna bilden. Alla dessa koniska
strålknippen ha i linsen en gemensam
bas, men löpa åter i sär, sedan de
passerat denna.
5. Att med tillhjälp av en konvex
lins kasta ljusstrålar så långt bort som
möjligt: Ljuset befinner sig bakom
linsen (fig. 12) och i dennas
brännpunkt. Då divergera strålarna, till de
träffa linsen, varefter de bli sinsemellan
parallella. Det är att rekommendera
att placera en konkav spegel bakom
ljuset, på det att även de bortåt riktade
strålarna må återkastas och sändas
genom linsen.
Över seendet.
Ögats kristall (så kallar Keppler
linsen) har konvex form. Den med
synfluidum (Sehgeist) fyllda näthinnan befinner sig bakom
linsen liksom i papperets ställe. På denna uppstår en
