Pumpverket å Barlastplatsen. Den under 1911 utförda pumpstationen å
Barlastplatsen är försedd med sex pumpaggregat; ett st. med en
pumpkapacitet av 200 sekundliter, två st. av 300 sekundliter och tre st. av 1,000
sekundliter. Fyra av pumparna äro direktkopplade till elektromotorer och
två direktkopplade till dieselmotorer. De två sistnämnda tjänstgöra som
reserv för de elektriskt drivna. Tryckledningen mellan pumpstationen och
tryckbrunnen utgöres av
två st. ledningar av
gjutjärn, en med 0,7 m:s inre
diameter för de tre mindre
pumparna och en med
l, 1 m:s inre diameter
för de tre större
pumparna. Mellan
pumpstationen och tryckbrunnen
finnes en
nödfallsförbin-delse bestående av en 1,5
m:s rund ledning av
betongrör. I tryckbrunnen
mynnar även ledningen
från Masthuggets högområde. Från tryckbrunnen till kajen gå två ledningar
med 0,6 m:s och en med 1,5 m:s diameter. Den senare ledningen, som
endast tjänstgör vid starka regn mynnar ut i älven vid kajkanten. De
båda mindre ledningarna fortsättas av trärör med 0,6 m:s diameter c:a 90
m. ut i älven. Under år 1921 utpumpades 8,949,480 kbm kloakvatten
för en kostnad av 0,5 öre pr kubikmeter.

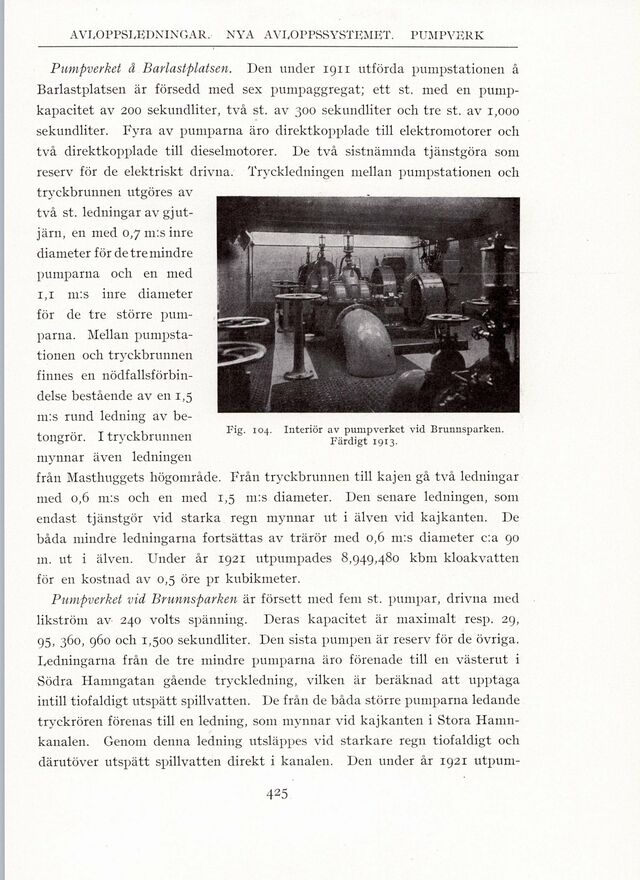

Pumpverket vid Brunnsparken är försett med fem st. pumpar, drivna med
likström av 240 volts spänning. Deras kapacitet är maximalt resp. 29,
95. 360, 960 och 1,500 sekundliter. Den sista pumpen är reserv för de övriga.
Ledningarna från de tre mindre pumparna äro förenade till en västerut i
Södra Hamngatan gående tryckledning, vilken är beräknad att upptaga
intill tiofaldigt utspätt spillvatten. De från de båda större pumparna ledande
tryckrören förenas till en ledning, som mynnar vid kajkanten i Stora
Hamnkanalen. Genom denna ledning utsläppes vid starkare regn tiofaldigt och
därutöver utspätt spillvatten direkt i kanalen. Den under år 1921 utpum-
